透明液压与气压挖掘机PLC控制综合实训台
在机电一体化专业教学中，如何让学生直观理解气动、液压、电气控制三大技术的异同与协同？透明液压与气压挖掘机PLC控制综合实训台给出了最佳答案。该设备由我公司根据高校机电一体化对气、电、液控制的教学大纲要求精心研制，融合了液压PLC控制与气动PLC控制实训设备的双重优势，采用开放式综合实验台结构，并在基础上创新增加了挖掘机功能，是目前集气动控制技术、液压传动控制技术与PLC控制技术于一身的理想综合性实训设备。
一、 产品概述：二合一双面设计，效率翻倍

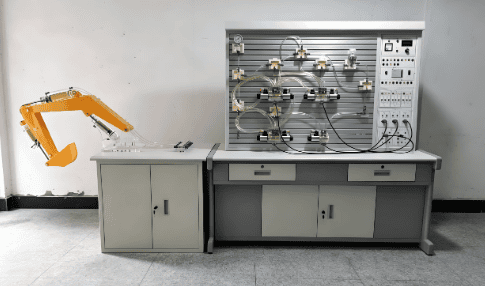

本透明液压与气压挖掘机PLC控制综合实训台采用独特的“二合一”双面结构——一张实验桌可供两组四位学生分别进行气动实验与液压实验，同时挖掘机液压系统可实现挖掘、提升、卸料等功能。双面可同时进行气动液压综合实验，极大优化了资源共享，提升了性价比。整体结构简单、实用性强，是职业院校开展气动、液压、PLC及工程机械教学的理想平台。
二、 核心特点：透明可视，对比教学
透明元件，直观易懂：液压实验元件均为透明有机材料制成，学生可直接观察液压油流动方向、阀芯运动状态、油缸工作过程。几十种常用液压元件的内部结构、性能及用途一目了然。
气动液压双系统并行：气动实训与液压实训、挖掘机各动作实训集成于同一平台。电气主控单元配备2套独立继电器控制和2套独立PLC控制，简单实用，便于对比教学。
开放式铝合金型材面板：面板带“T”沟槽，液压和气动元件均配有安装底板，可随意安放。油路搭接采用快换接头，拆接方便、密封可靠、不漏油。
独立液压泵站+无级调速：配备专用液压实验泵站，直流电机无级调速系统，可精确调定输出压力油的安全工作压力。
三种控制方式自由切换：支持手动控制、继电器控制、PLC自动控制，通过对比凸显PLC可编程控制的优越性和先进性。
挖掘机真实动作模拟：挖掘机弯臂、直臂、挖斗、挖斗连杆均采用彩色有机玻璃手工加工，液压缸采用透明进口亚克力车削而成，内部结构清晰可见。通过PLC控制液压系统实现挖掘、提升、卸料等完整动作。
三、 技术参数一览
气动部分：
输入电源：AC220V±10%，50Hz
装置容量：≤2kVA
外形尺寸：1500mm×1000mm×1750mm
静音无油空压机：550W，30L，额定输出气压0.7MPa
PLC主机：西门子S7-200 SMART SR20（12输入/8继电器输出）
液压部分：
电源：AC220V±10%，50Hz
装置容量：≤1.5kVA
液压泵站：定量齿轮泵，额定流量6L/min，压力2.5MPa；电机功率450W，调速范围0-1500r/min
油箱容积：45L，配油温液位计、过滤器、耐震压力表
液压元件最大工作压力：2.0MPa
电磁换向阀：DC24V，吸力30N
四、 丰富的实训项目体系
气动基本实验回路（25项）：
涵盖单/双作用气缸换向、速度控制、缓冲、二次压力控制、计数、延时、过载保护、互锁、单缸/多缸顺序动作、同步动作、卸荷、梭阀应用、快速排气、残压排除、双手操作等回路。
透明液压PLC控制基本回路（27项）：
包括手动换向阀换向、中位机能锁紧、液控单向阀闭锁、压力调定、二级压力控制、减压、增压、卸载、进油/回油节流调速、复合调速、速度换接、二次进给、顺序动作、同步回路、保压回路等。同时包含PLC编程软件学习、通讯调试、PLC控制优化实训。
挖掘机主要实训功能：
液压传动各部件及工作原理观摩、拆装
真实演示挖掘、卸料、提升等动作
了解挖掘机液压系统组成及各元件内部结构
进行液压系统拆装组合、电气控制系统回路实验
测量液压系统压力参数
五、 配套仿真软件，虚实结合
本透明液压与气压挖掘机PLC控制综合实训台配套提供液压气动仿真软件，支持：
绘制电气-液压回路图并进行仿真
提供液压、气动、电气标准元件图库
设计并打印标准化回路图（气动、液压、电气、气-电、液-电）
动画演示液压元件实物图片、工作原理剖视图、3D模型及功能描述
典型液压回路仿真：压力控制、速度控制、方向控制等
六、 适用专业与教学价值
该透明液压与气压挖掘机PLC控制综合实训台适用于机电一体化技术、液压与气压传动、智能制造装备技术、工业机器人技术、电气自动化技术、工程机械运用技术等专业。它既能分别独立进行气动控制、液压控制的基本回路实验，也能综合实现气-电控制、气-液控制、电-液控制以及气-电-液综合控制。通过透明可视的元件、双面对比的教学模式以及PLC编程的深度融入，学生可从感性认知上升到理性设计，真正掌握现代工业自动化核心技术。
选择我们的透明液压与气压挖掘机PLC控制综合实训台，就是选择了一套完整、先进、直观的机电液气一体化教学解决方案。
