模拟办公楼热计量供暖实训装置
在建筑节能与智慧供热日益受到重视的今天，如何让学生直观理解复杂的热计量供暖系统，成为暖通专业教学的关键。模拟办公楼热计量供暖实训装置，正是一款专为职业院校、培训机构量身定制的综合性教学设备。它以真实办公楼供暖系统为蓝本，通过缩比设计和透明化结构，将抽象的管道敷设、水力平衡、热计量原理变得触手可及。
一、 技术规格与安全保障

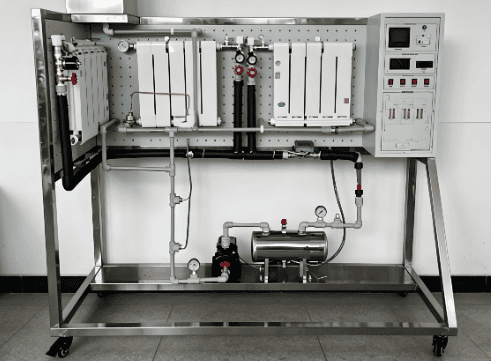

本模拟办公楼热计量供暖实训装置采用坚固的4040铝材框架，外形尺寸为2000×800×2000mm，地板采用透明有机玻璃，便于观察下方隐蔽管路。系统设计压力范围为0.05MPa至0.75MPa，并配备漏电自动保护装置和接地保护，确保教学实训全程安全可靠。
二、 核心配置：还原真实办公楼的供暖系统
模拟办公楼热计量供暖实训装置的主要配置包括：供水箱、循环水泵、分水器、集水器、电动阀、液晶显示面板、系统原理展板以及智能温控制仪。在一层和二层均设有热电动调节阀门，精准模拟分区控制。
一层供暖系统：采用双管同程式供暖系统，地板铺设回旋式地暖。左、中、右三面墙壁分别设置铜铝复合散热器和薄壁钢管散热器，展示不同散热末端的特点。
二层供暖系统：采用单管串联式系统，散热器为薄壁铜铝管散热器，外观整洁。地板同样铺设回旋式地暖，供回水主立管沿框架左侧设置。控制采用智能温控系统，支持手动与自动两种控制方式，实时显示温度数据。
此外，系统中配置了齐全的阀门种类：闸阀、截止阀、球阀、蝶阀、止回阀、安全阀、调节阀、平衡阀、自力式平衡阀等，帮助学生全面认识各类阀门在供暖系统中的应用。
三、 功能特点：看得见的供暖原理
透明化设计：整体式全暖气片和管路布局，透明地板让隐蔽管路的全部结构和走向一目了然，告别“盲盒式”教学。
热计量演示：一层和二层均设置热计量表，配合锅炉及循环泵实现热循环动态演示，学生可实时观测热量消耗数据。
多种供暖方式展示：本模拟办公楼热计量供暖实训装置集中展示了单管跨越式供暖系统、单管下供下回式供暖系统的外观、结构、原理、安装部位和形式，对比教学效果显著。
全真演示：所有散热器和水暖设备均可真实运行，模拟实际供暖工况。
墙暖与地暖结合：系统分上下两层，分别设置分户墙暖与地暖，让学生了解不同末端形式的差异。
管路串联与并联结合：系统管路采用串联与并联两种方式混合布置，覆盖主流供暖管网拓扑结构。
四、 实训项目：从认知到动手的完整链条
依托模拟办公楼热计量供暖实训装置，可开展以下实训项目：
模拟楼热计量采暖系统操作演示
单管串联式供暖系统的认识
双管同程式供暖系统的认识
地暖供暖系统的认识
热计量表的计量操作及拆装实训
锅炉的拆装及操作实训
循环泵的操作及拆装实训
分水器、集水器的操作及拆装实训
铜铝复合散热器的拆装实训
地暖管路铺设拆装实训
温控安装与调节实训
通过这些实训项目，学生不仅能掌握模拟办公楼热计量供暖实训装置的结构与原理，更能亲自动手拆装关键部件，真正实现“做中学、学中做”。
本模拟办公楼热计量供暖实训装置适用于建筑环境与能源应用工程、供热通风与空调工程技术、建筑设备工程技术、新能源应用技术等专业。它不仅是暖通类课程理实一体化的理想教具，更是技能大赛、职业技能鉴定的可靠平台。选择我们的模拟办公楼热计量供暖实训装置，让您的教学更直观、更高效、更贴近工程实际。
