机床电气技能实训考核平台

机床电气技能实训考核平台

在电气自动化专业教学与职业技能鉴定中，机床电气技能实训考核平台已成为各大职业技术院校、社会电工培训机构和维修电工鉴定所（站）不可或缺的实训考核设备。本款机床电气技能实训考核平台专为电气、自动化及相关专业的课堂教学演示、机床电气控制原理操作及实训实习考核而研制。其最大特色是通过方便地更换挂箱，可分别考核四种经典机床电路，利用率极高，大幅减少资金投入。每个挂箱均配备智能故障设置功能，操作简便。由于所有电器元件均采用工业通用标准件，该机床电气技能实训考核平台也完全适用于电工类职业培训的考核场景。通过本平台的系统训练，能够显著提升学生的动手能力和故障排除技能，同时有效克服以往在实际设备上进行教学成本高昂且难以达到教学目的的弊端。

一、 适用范围

机床电气技能实训考核平台通过更换专用挂箱，可完成以下四种典型机床电路的实训与考核：

1. T68卧式镗床电路技能实训考核

2. CA6140普通车床电路技能实训考核

3. Z3040B摇臂钻床电路技能实训考核

4. X62W型万能铣床电气技能实训考核

每种电路均设有10-16个故障点，通过挂箱上的故障设置盒可随机设计故障，充分考验学员的分析与排故能力。

二、 平台特点

1. 一机多用，经济高效：一台机床电气技能实训考核平台即可完成四种机床电路的实训考核，显著提升设备利用率，降低采购成本。

2. 多重安全保护：设有电压型和电流型保护器，确保操作者人身安全。同时配备实验管理器，可设定实训时间，定时报警并切断电源，为学员考核提供统一标准。

3. 智能电源监控：采用单片机全程监控三相输出电源，一旦发生相间或线间过载、短路，立即切断电源并发出告警。故障排除后需按下复位按钮方可重新启动电源，最大限度保障设备安全。

三、 技术性能

• 输入电源：三相四线～380V±10%，50Hz

• 工作环境：温度-5℃～+40℃，相对湿度＜85%（25℃）

• 装置容量：＜1.5KVA

• 外形尺寸：1500mm×700mm×1400mm，结构紧凑，适合实训室布局

四、 平台构成与功能

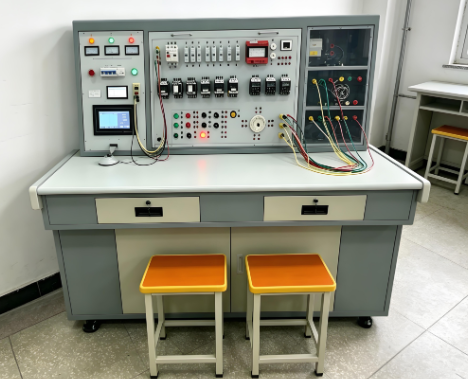

机床电气技能实训考核平台主要由实训屏、实训机床电路挂箱、实训桌等部分组成。

（一）实训屏

实训屏采用铁质双层亚光密纹喷塑结构，铝合金面板，坚固美观。

1. 主控功能板：

• 三相五线电源输入，经漏电保护器接通总开关，由接触器通过启动、停止按钮控制。

• 配备三只450V指针式交流电压表，指示输入三相电压，并有三只指示灯显示实训台与外部电源的通断。

• 三相四线电源输出，单片机全程监控相间、线间过载或短路，自动切断总电源，具备报警与复位功能。

• 无线智能考核系统：采用最新MCU技术与RAM处理芯片的数字化集成电路板，配套无线故障设置控制系统，系统稳定、不易感染病毒。控制模块（PC控制终端或手持移动控制终端）与驱动模块（智能故障设置驱动盒）分离，避免复杂连线干扰。驱动模块内置智能故障设置控制系统，配有专用新型无线数据传输模块（可插拔型）和RS232串行通讯接口，支持无线组网和有线通讯。手持移动控制终端采用7寸高清晰彩色液晶触控屏，中文菜单式触控操作界面，人机对话友好。可控制任意一台带驱动模块的实训设备，支持单机操作或联网作为学生机/教师机。教师通过密码进入教师界面出题，学员在普通界面答题，设故与排故界面原理图与设备面板原理图完全一致。可自由设定线路断路、对地短路、接触不良、偶发等常见故障。每套驱动模块可设置8路大电流5A的开路故障、16路小电流2A的信号通路开路/不良/偶发/短路故障，共24路故障设置。可根据需求扩展至64路大电流开路故障、128路小电流信号通路故障，总计192路故障设置。所有配备驱动模块的实训设备均可通过无线模块组网，实现远程集中管理。用户可选择无线或RS-232串口通讯与其他设备组成网络，通过主控计算机控制每一台设备的故障设置、排除、参数设定、远程启动、信息反馈及考核评分。

• 设有380V安全插孔（五孔）和220V插座，为外部仪器提供工作电源。

2. 辅助器件安装屏：右侧安装屏装有实训考核用的演示及验证电机，所有电机接线口均已引至面板，通过专用安全导线与实训考核电路挂箱连接，方便快捷。

五、 机床电路考核挂箱故障设置

每个挂箱均预设了丰富的故障点，以下是各挂箱的典型故障现象示例（实际使用时可通过智能考核系统随机设置）：

1. T68卧式镗床挂箱（16个故障点）

• 机床不能启动、主轴正转不能启动、主轴不能工作、主轴无高速、主轴停止无制动、主轴变速无冲动、主轴电机不能正转/反转、主轴只有点动控制、主轴低速/高速不工作、快速电机不转等。

2. CA6140普通车床挂箱（16个故障点）

• 机床无法启动、照明灯不亮、主轴电动机控制不能自锁、主轴/冷却泵电动机不能启动、冷却泵不能启动、刀架不能快速移动、主轴不工作等。

3. Z3040B摇臂钻床挂箱（16个故障点）

• 机床不工作、主轴电机不能启动、摇臂不能上升/下降、立柱不能夹紧/松开、主轴箱不能松开/保持松开、冷却泵不能启动等。

4. X62W型万能铣床挂箱（16个故障点）

• 冷却泵不能启动、主轴/进给均不能启动、主轴无变速冲动、主轴停止制动不正常、进给电机不能启动、进给变速无冲动、工作台不能左右/向上/向后进给、圆形工作台不能工作等。

六、 标准配置清单

每套机床电气技能实训考核平台均包含以下完整配置，开箱即可投入使用：
