在当今高校通信工程与电子信息工程专业教学中，通信系统原理实验箱（亦常称为现代通信原理实验系统）扮演着至关重要的角色。该系统是专为《通信原理》核心课程设计的实践教学平台，能够全面完成从模拟调制、数字调制到编码解码、信号传输等一系列关键实验，有效帮助学生深入理解现代通信系统的工作机制与实现流程，显著提升其系统设计与分析能力。

一、通信系统原理实验箱核心功能概述

本通信原理实验箱采用高度集成的模块化设计，覆盖了通信原理课程的核心知识点，支持从基础验证到综合设计的全系列实验。

核心模块构成：

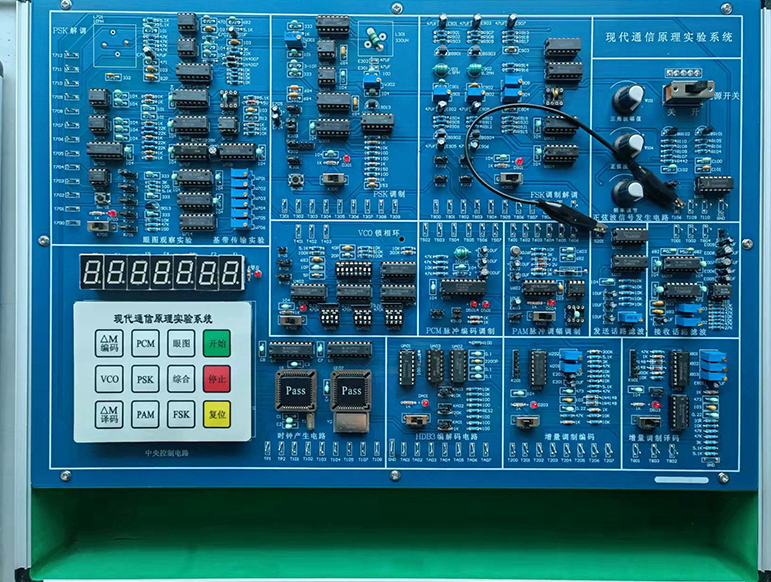

1. 控制与显示模块：内置中央控制器，配备多功能按键（集成△M译码、VCO、△M编码、PWM、PSK、PCM、FSK、综合、眼图等关键功能）及多位数码管，实现实验过程的灵活控制与数据直观显示。

2. 通信实验模块：这是高校通信实验设备的核心，包含眼图观察、基带传输、FSK调制解调、PWM、PCM、发送/接收滤波等单元，可深入开展各类调制解调与编译码实验。

3. 信号发生与处理模块：集成时钟产生、增量调制（△M）编译码、HDB3编译码器等电路，为通信信号的处理与生成实验提供坚实基础。

二、现代通信原理实验系统详细功能组成

1. 多路直流稳压电源：提供±15V/0.5A、±6V/0.5A、±12V/0.5A共六路输出，为各模块电路稳定供电。

2. 核心控制与接口：采用CPU微处理器作为总控制器，搭配8位数码管与16键薄膜键盘，用于状态显示及实验参数设定。

3. 数字信号源：采用CPLD设计的多种数字信号产生电路，包括帧同步信号提取、伪随机码与特殊码发生器等。

4. 完整通信电路体系：系统集成了从信源到信宿的完整链路，主要包括：

• 抽样定理与脉冲调幅（PAM）模块

• 脉冲编码调制（PCM）模块

• 增量调制（△M）编译码模块

• PSK调制解调模块

• HDB3码型变换模块

• FSK电力线载波通信模块

• 数字通信系统ADPCM模块

• 低频正弦波信号发生器等

三、通信原理实验箱可完成的主要实验项目

该通信工程实验设备支持超过三十项实验，全面支撑教学大纲要求：

（一）基础与信号分析实验

包括多种数字信号产生、帧同步识别、伪随机码分析、同步正弦波产生、CPU接口操作及通信话路终端（发送放大、接收滤波）实验。

（二）模拟与数字调制实验

1. 抽样与脉冲调制：抽样定理验证、脉冲幅度调制（PAM）系统实验。

2. 脉冲编码调制：A律PCM编码观察、PCM系统实验、PCM时分多路复用时序分析。

3. 增量调制：CVSD(△M)编码、可变时钟△M编码比较、△M译码及系统性能测试，并能进行PCM与△M系统性能对比。

（三）数字频带传输与同步实验

1. 数字调制：频率键控(FSK)、二相BPSK/DPSK调制解调实验。

2. 同步技术：PSK载波提取、信码再生、位同步（位定时）提取、眼图观察分析及CPU仿真眼图测量。

3. 锁相环应用：基本锁相环、同步带/捕捉带测量、锁相式数字频率合成器实验。

（四）码型变换与综合系统实验

1. HDB3码型变换编译码观察实验。

2. 综合创新实验：语音信号综合处理实验、利用单台实验箱实现单工通信、两台实验箱组建双工通信系统实验。这些综合性项目充分体现了现代通信原理实验系统在培养学生工程实践与创新能力方面的价值。
