在职业教育和技能培训领域，电子技术实训设备已成为电类与相关专业教学的核心装备。本设备深度融合生产实际与职业技能要求，严格参照电子技术课程教学组织与技能竞赛标准进行设计，是专为职业院校电子技术综合实训、项目制教学及创新实践打造的理想平台。

一、电子技术实训设备概述

本电子电工实训设备紧密结合职业岗位技能需求，适用于电子电器应用与维修、电子与信息技术、电子技术应用等专业的《电工基础》、《电子技术基础》、《电子电路》等核心课程，同时也完全满足非电类专业《电工与电子技术》课程中模拟与数字电路模块的教学与实训。此套电子技术教学设备旨在帮助学生系统掌握电子产品装配、调试与检修的全流程技能，是进行电子制作、课程设计、毕业设计乃至电子设计竞赛等综合性、创新性实践活动的坚实基础。学员可根据具体工作任务，灵活选择单元模块，自主搭建或设计电子系统，从而全面提升其设计、组装、编程与调试的综合职业能力。

二、电子技术实训设备的核心优势解析

1. 高度模块化与灵活性：装置采用领先的模块化结构设计，内容丰富，组合自由。用户可根据教学与实训内容，任意选择和搭配模块，极大地激发了教学创新性与学生探索欲。

2. 透明化与安全性设计：实训单元模块由透明元件盒及高质量PCB板构成。透明盒体采用工程塑料，元件布局一目了然，极具示教功能；PCB面板线路清晰、标识耐用。导线插孔采用防转座，连接可靠，所有模块通过弹性插脚可稳固布局于专用实训操作底板上，实训线路组合便捷、安全。

3. 电源与测量输出便捷：电源及测量仪表输出端同时提供接线柱和接线端子两种方式，极大提升了实训操作的便利性和效率。

三、电子技术综合实训台技术规格

• 输入电源：单相三线 AC220V（±10%），50Hz

• 装置容量：≤0.7KVA

• 外形尺寸：1600mm×800mm×1920mm

• 安全保护：配备接地保护与漏电保护功能，安全性完全符合国家标准，确保电子技术实训设备使用过程绝对可靠。

四、设备基本配置与功能详解

本套电子技术实训装置由实训台、控制屏、实训模块及配套工具组成，配置全面，功能强大。

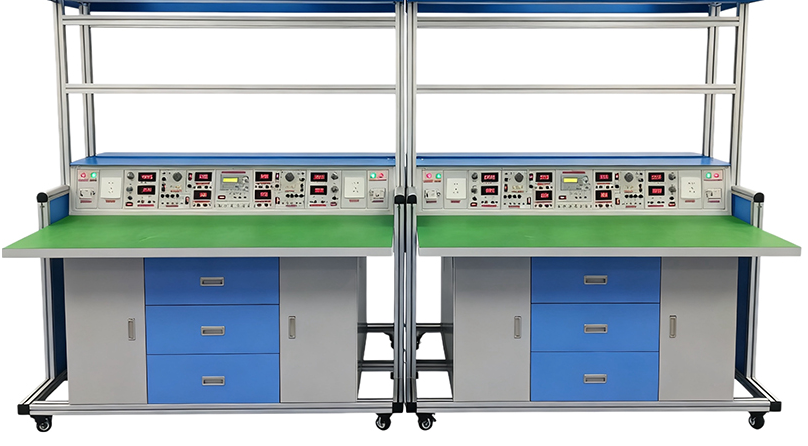

（一）工业级实训台

采用坚固的工业铝合金型材框架。控制屏为双层结构：上层可放置示波器等外配仪器；下层设PVC夹板，方便固定实训图纸。顶部装有30W照明灯，台下配备四个带刹车万向轮，移动与固定均十分便捷。

（二）多功能电源控制屏

控制屏为铁质喷塑结构，面板经久耐磨。

1. 供电系统：采用单相电源供电，配备带漏电保护的空气开关和熔断器，安全双保险。

2. 直流可调稳压电源：提供0.0～24V/0～2A连续可调输出，具备短路软截止及自动恢复功能，电压电流值由高精度数显表实时显示。

3. 固定直流稳压电源：提供±5V、±12V固定输出，带短路保护。

4. 低压交流电源：提供3V～24V多档可调低压交流输出，以及一组17V-0-17V电源，均具备短路保护。

5. 数字测量仪表：配备精密数字电压表（DC 30V）与电流表（DC 2000mA）各一只。

6. 扩展接口：提供8路单相电源插座，便于扩展其他设备仪表。

7. 核心：单元电子电路实训模块：提供超过100种实训模块，涵盖从基础电阻电容到高级集成电路（如运放、DC-DC变换器）、从传感器（气敏、声电）到显示驱动电路（数码管、交通灯）等全套元件与典型电路。这种开放性的电子技术实训模块设计，是进行综合性、创新性实验的关键。

五、本电子技术实训设备可完成的典型实训项目

（一）模拟电子技术实训项目

涵盖从基础到综合应用的全系列项目，例如：常用二极管/三极管测试、单管/多级放大电路研究、OTL功率放大电路调试、集成运放各种运算电路、RC/LC正弦波振荡器、有源滤波电路、直流稳压电源设计，以及烟雾报警器、恒温控制器等综合应用产品的制作与调试。

（二）数字电子技术实训项目

1. 基础实训：包括基本逻辑门、编码译码器、触发器、计数器、寄存器、555定时器及应用电路的功能测试与实验。

2. 综合创新实训：重点在于电子产品级的综合应用，例如：声光控节能路灯、8路数据传输电路、数字钟、交通灯控制系统、电子密码锁、抢答器、移位寄存器彩灯、救护车音响电路、D/A转换电路等。这些项目能充分运用电子技术实训设备的模块化优势，培养学生解决复杂工程问题的能力
