电气控制及电子技能实训考核装置
在现代职业教育和技能人才培养体系中，实践教学平台的综合性与先进性至关重要。为此，我们推出这款核心教学设备——电气控制及电子技能实训考核装置。本装置深度融合了电气控制与电子技术两大核心技能领域，严格遵循《电工技能训练》、《电气控制技术》、《电子技能训练》等国家规划课程大纲，专为满足大中专院校、职业院校、技工学校及职业技能鉴定机构的一体化教学、实训与考核需求而设计。其创新的网孔板结构最大限度地还原了工业现场环境，通过丰富的实训项目，系统化培养学生的电工接线、故障排查、电子电路设计与调试等核心职业技能，是构建现代化、高水平实训室的理想基石。
一、 平台核心设计：开放、安全、功能集成
本装置采用模块化、开放式设计理念，以高安全性和强扩展性为核心，确保教学过程的灵活与高效。

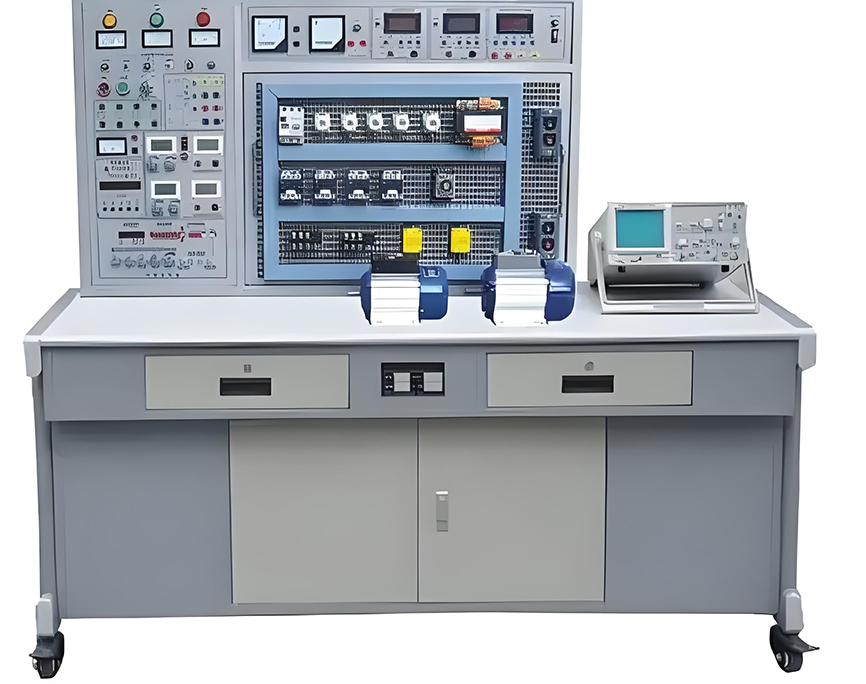

主体结构：装置采用坚固的钢制喷塑结构，实训屏集成全部电源、信号源及测量仪表。核心的网孔板电工实训区支持学生自由布局、安装和接线各类电气元器件，训练效果贴近工程实际，技能培养更为扎实。
一体化电源与信号系统：
工业级电源：提供三相四线～380V主电源及多路安全隔离的交流、直流稳压电源（0-30V可调），满足电机拖动、控制回路及电子线路的不同供电需求。
智能测量仪表：配备数字式电压、电流、功率因数表及指针式交流仪表，实现高精度测量，培养学生规范使用电工仪表的习惯。
高级信号源：集成DDS函数信号发生器，可输出正弦波、方波、三角波，为模拟电子、数字电路实验提供标准信号。
全方位安全保护：装置设有电压型与电流型双重漏电保护开关，并由单片机智能监控过载、短路等故障，可自动切断电源并锁定，需复位后方可重启，全方位保障师生人身与设备安全。
二、 核心实训功能模块
1. 电气控制技能实训模块
本装置完美支持经典电力拖动与控制线路实训。学生可在网孔板上利用提供的交流接触器、热继电器、时间继电器、按钮、行程开关等真实工业元件，自主完成线路安装与调试。实训项目全面覆盖从基础的电机点动、连续运行控制，到复杂的正反转、Y-△降压启动、能耗制动及机床电路仿真，完整构建学生的电气控制系统安装、调试与故障检修能力。
2. 电子技术技能实训模块
配备透明的创新元件盒，内含从电阻、电容、二极管、三极管到集成运放、数字芯片在内的全套电子元件。支持完成模拟电子技术（单级/多级放大、集成运放应用、功率放大、直流稳压电源）与数字电子技术（门电路、触发器、计数器、译码器、555定时器应用）的数十个经典实验。该模块注重电路设计、焊接、测试与调试的全流程训练，培养学生扎实的电子技术基本功。
三、 智能化实验室管理解决方案（可选）
为适应现代化智慧实验室建设，本装置可配套先进的实验室智慧用电安全控制教师总台。该系统具备：
智能电源管理：教师可通过PC端或手机APP远程一键控制全室设备电源通断，实时监控各工位电压、电流、功率及能耗数据。
高级安全防护：具备过温、过流、过压等七大保护功能，故障锁定机制防止误操作，确保实训安全。
信息化管理：支持用户权限管理、设备使用预约、远程报修与维护，实现实验室运行的数字化、网络化与智能化。
四、 全面的实训与考核项目
本电气控制及电子技能实训考核装置配套详尽的实训指导资源，支持两大方向超过50个实训项目，满足从课内教学到技能鉴定的全场景需求：
电气控制实训项目（示例）：三相异步电动机正反转控制、工作台自动往返循环控制、双速电机调速控制、普通车床电气控制电路仿真、电动葫芦控制等。
电子技术实训项目（示例）：单相桥式整流滤波电路、串联型稳压电源、运算放大器比例/积分运算电路、RC正弦波振荡器、组合逻辑电路设计与测试、数字时钟电路等。
五、 产品优势与总结
高度集成，一机多能：独特地将强电控制与弱电电子实训平台合二为一，一套装置即可满足多门核心课程的教学需求，大幅提高设备利用率和实验室效益。
开放设计，贴近工业：网孔板实训模式打破了固定线路的局限，鼓励学生自主设计安装，培养的工程实践能力与行业需求无缝对接。
安全可靠，管理智能：硬件采用多重安全防护，软件支持智能化实验室管理，为开展高强度、高频率的实训教学提供了坚实保障。
扩展性强，适用广泛：器件采用标准模块，可根据教学发展灵活增补新实训内容，适用于中高级电工、电子设备的装调工等职业技能的培训与鉴定考核。
