数码产品维修技能实训平台

数码产品维修技能实训平台

在电子产品高度普及的今天，培养具备扎实动手能力的数码产品维修人才至关重要。本数码产品维修技能实训平台正是为满足这一需求而精心设计，旨在为学生和学员提供一个从理论到实践、从基础到精通的一体化维修技能训练环境。它不仅能够满足常规的《电子工艺》课程教学、技能鉴定考核，更能支持课程设计、毕业设计、创新竞赛等综合性、设计性与创新性实训，是职业院校、技工学校、培训中心及技能鉴定站构建现代化维修实训室的理想核心设备。

一、 平台概述：面向现代维修的综合性实训中心

本平台并非简单的工具集合，而是一个系统化的数码维修技能培训平台。它模拟真实维修工作场景，集成高精度仪器、专业维修工具与各类电源信号源，确保学员能够在此平台上完成检测、分析、焊接、调试、排故等全流程维修训练，有效培养其解决实际问题的实践能力与创新思维。

二、 核心结构与功能配置

平台采用模块化、人性化设计，结构稳固，功能齐全。

1. 主体结构：现代化工业设计

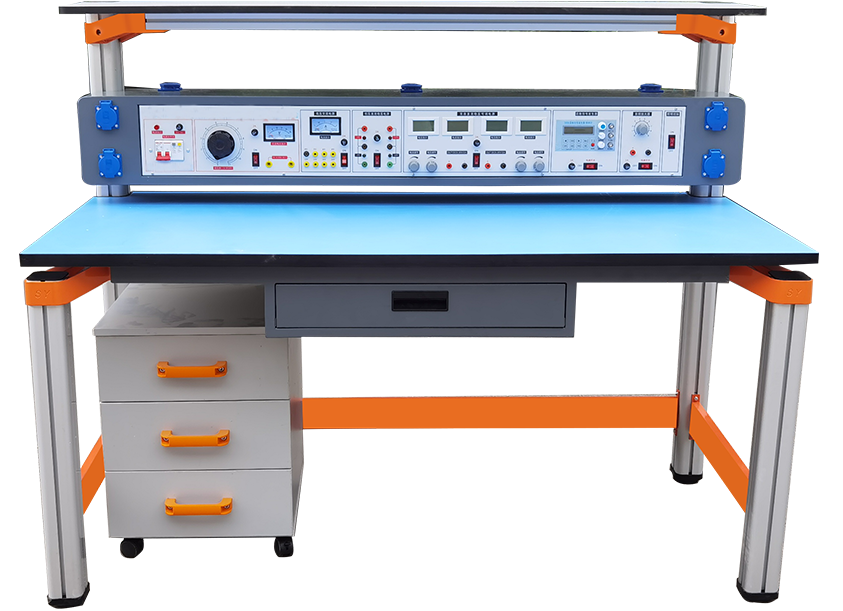

• 实训桌体：尺寸为1500×700×1150mm，采用高性能氧化工业铝型材框架与非焊接压铸工艺连接，坚固耐用。E1级25mm厚桌面承重超300kg，配有抽屉与带刹车万向轮的移动储存柜，兼顾实用性与便捷性。

• 一体化仪器架：顶部配备LED照明，主机箱内置于架中，布局合理，节省空间，营造专业维修工位氛围。

2. 核心主机箱：集成的“维修工作站”

主机箱是平台的动力与控制核心，提供维修所需的所有电源与信号：

• 多路可调电源：提供0-250V交流、多组低压交流（3-24V）、固定直流（±12V/±5V）及两路0-30V/2A数字显示可调直流稳压电源，满足各类数码主板、小电器的供电需求。

• 信号与测量：内置DDS函数信号发生器（正弦波、方波、三角波）、单次脉冲源、音频功率放大器（带喇叭），可用于信号注入、电路测试与故障寻迹。

• 安全与便利：具备漏电保护与保险丝二级保护，面板设有多组220V插座，方便连接外部仪器。

3. 专业维修工具套装：武装到牙齿

平台标配全套专业级维修工具，确保开箱即可投入高强度实训：

• 焊接与拆焊：焊台与热风枪二合一设备，满足从贴片元件到直插元件的所有焊接与拆焊需求。

• 精密工具：33合一精密螺丝刀、ESD防静电镊子、拆机片、拆机棒等，专为拆解手机、平板、笔记本等精密数码产品设计。

• 辅助与耗材：数字万用表、放大镜台灯、吸锡器、焊锡丝、松香、清洁剂、硅脂、润滑脂等一应俱全，完整还原真实维修场景。

三、 教学应用与技能培养目标

本数码产品维修实训装置的设计紧密贴合职业技能培养路径：

• 基础技能层：训练学员熟练使用万用表、示波器（需另配）、可调电源等仪器，掌握精密焊接、BGA返修（配合热风枪）、元件拆装等核心维修工艺。

• 故障分析层：通过对平台提供的典型故障电路模块或自带故障板卡的维修，培养学员的电路图识读、信号测量、逻辑分析与故障定位能力。

• 综合实战层：支持学员对真实的故障手机、平板电脑、智能穿戴设备等进行维修实践，从故障现象判断到修复验证，完成全流程实战训练，为从事数码产品维修职业打下坚实基础。

四、 产品优势总结

1. 高度集成，节省空间：将电源、信号源、工具、工位融为一体，单台即可构成一个功能完整的维修技能实训平台。

2. 配置专业，贴近实战：工具选型与行业接轨，耗材齐全，使学员在校期间即掌握市场主流维修工具的使用技巧。

3. 安全可靠，经久耐用：工业级铝型材结构，多重电气安全保护，确保长期高强度实训的安全与设备稳定性。

4. 灵活开放，扩展性强：平台设计开放，既可用于标准课程实训，也可作为学生开展创新项目、参加技能比赛的自主开发平台。
