手机维修操作实训台

手机维修操作实训台

一、 产品概述：专为手机维修专业教学而生的实训解决方案

随着智能手机的全面普及与更新迭代加速，社会对高素质、高技能手机维修人才的需求与日俱增。为精准对接我国职业院校、技工学校、中等专业学校开设的手机通讯与维修专业核心课程的教学与实践需求，我们隆重推出新一代手机维修操作实训台。本产品并非简单的工具集合，而是一套完整的、理论与实践深度融合的手机维修教学实训系统。

通过在该实训操作平台上进行系统化的实验、实训与实操，学生能够将《智能手机原理与维修》、《手机主板维修技术》等课程中抽象的理论知识，转化为直观、扎实的动手能力。从元器件识别、电路图识读到故障诊断、焊接工艺、芯片级维修，学生可在此完成全流程的技能锤炼，确保所学技能与行业岗位需求无缝对接，毕业后能更快、更好地胜任相关工作，实现高质量就业。因此，本手机维修实训装置是相关专业院校建设高水平实训室、提升教学质量的理想选择。

二、 核心技术参数：安全、稳定、专业的保障

本手机维修实训台严格遵循教学安全与设备可靠性标准设计，主要技术参数如下：

1. 使用条件：环境温度-10℃～+40℃，相对湿度≤85%，适应我国南北大部分地区的教学环境。

2. 工作电源：AC220V±5%，50Hz，电压稳定。

3. 多重电源保护系统：

• 交流保护：采用漏电保护开关与保险丝双重保护，确保师生实验操作的人身安全，完全符合职业学校实训安全标准。

• 直流保护：所有直流输出均具备短路、过流保护及自动复位功能，有效减少学生在实操中因误操作导致的设备损坏，降低教学耗材成本。

4. 全功能电源输出：

• 交流电压：AC220V±5% 50Hz（三路独立输出），为各类检测仪器、辅助设备供电。

• 直流稳压电源：0-30V连续可调（最大2A，共两路），满足手机主板各级电路供电、测试需求。

• 直流开关电源：5V/2A（一路），为逻辑电路、单片机等提供稳定电源。

• 手机专用维修电源：集成电流表、电压表，具备短路报警、电流调节等功能，是进行手机开机电流法维修、判断短路故障的核心设备。

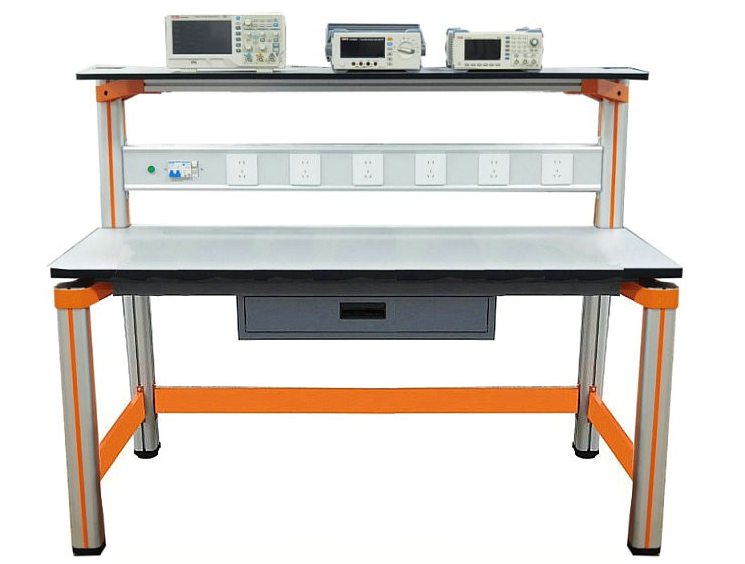

三、 人性化结构与模块化设计

实训台采用工业级标准与模块化理念设计，兼顾耐用性、功能性与美观度。

• 整体规格：1600(长)×700(宽)×1400(高)mm，科学规划个人操作空间。

• 主体结构：采用高性能表面氧化铝型材及一次成型压铸框架连接，非焊接工艺，坚固耐用且安装便捷，支持用户自行组装。桌面采用25mm厚E1级环保抗磨损面板，承重强。底部配备带制动功能的万向轮储物柜，方便工具收纳与设备移动。

• 核心实验区：采用“一桌两座”布局，中间配备大型九孔万能插件板（35×90cm）。该板内嵌126组一体化铜制插件，可与透明模块化元件盒完美配合。每个元件盒独立封装特定元器件（如电阻、电容、手机专用IC、接口等），盒体透明、盒盖印有电路符号，学生可像“搭积木”一样自由搭建、测试各种手机单元电路，学习原理直观高效，维修更换便捷。

• 集成化工作屏：实验桌后部集成牢固支架，将手机维修专用电源、仪器架、主机箱（可放置实训智能终端）等融为一体，构成一个功能分区明确、专业感强的维修实训工作台。

四、 标准教学配置清单（2人座/套）

为保障教学过程的完整性与专业性，每套标准配置包含：

1. 核心维修工具：

• 智能实训主机头（含故障设置与考核系统）1套

• 高精度恒温焊台 1把

• 数显恒温热风枪 1把

• 手机维修专用工具套装（螺丝刀、撬棒、吸盘、镊子等）1套

2. 检测与辅助设备：

• 数字万用表 1只

• 超声波清洗机（用于清洗主板） 1台

• 万用数据线套装 1套

3. 实操耗材与对象：

• 用于拆装练习的旧手机 1部

• 焊接实操耗材包（含无铅焊锡丝、助焊剂、清洁剂等）1套

4. 基础设施：

• 学生实验桌 1张

• 学生凳 2张

5. 数字化教学资源（可选/高配）：

• 手机维修仿真教学软件1套（支持电路仿真、故障模拟、维修流程学习）

五、 所能开展的核心实训项目

本手机维修操作实训台支持从基础到高级的全系列技能训练：

1. 基础技能模块：手机结构认知、精密螺丝拆装、屏幕总成更换、电池更换、接口清洗。

2. 焊接工艺模块：主板屏蔽罩拆焊、0402/0201阻容元件拆焊、手机排线座（BTB）更换、芯片植锡与焊接（BGA工艺）。

3. 电路检测模块：使用原理图与点位图、万用表测量对地阻值、电压法、电流法判断故障。

4. 单元电路维修模块：电源管理电路、充电电路、显示背光电路、音频电路、摄像头电路、传感器电路的原理分析与故障排查。

5. 信号类故障维修模块：基带电路、射频电路、Wi-Fi/蓝牙电路的工作原理与常见维修思路。
