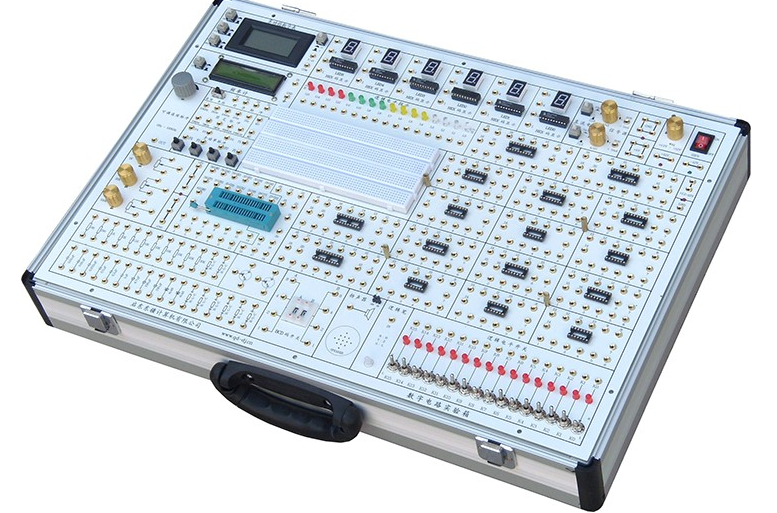

一、 电子技术综合实验箱系统深度解析

在当今电子科学技术，特别是微电子技术飞速发展的背景下，数字逻辑电路的教学与实践内容正经历深刻变革。电子技术综合实验箱 作为新一代数字电路教学设备，完美融合了传统与前沿实验方法。它不仅支持采用常规的TTL逻辑器件（如各类逻辑门、触发器等小规模集成电路）进行基础硬件实验，更革命性地集成了可编程逻辑器件（PLA, GAL, CPLD, FPGA等大规模集成电路）的开发功能。

通过结合计算机辅助设计（CAD）软件，数字电路实验箱 实现了硬件设计软件化。这种“硬件软化”的先进实验方法，具备设计灵活、修改便捷、实现高效等突出优点，能显著提升实验教学效率。它正逐步取代传统的纯硬件逻辑实验模式，成为高校数字逻辑电路实验课程的核心内容与重要发展方向。

本款电子技术综合实验箱 广泛凝聚了国内众多高等院校的数字逻辑电路教学经验，科学配置了丰富的实验项目。学生既可完成全部常规数字电路实验，又能利用大规模可编程逻辑器件（CPLD/FPGA）进行先进的数字系统设计，从而替代复杂、僵化的传统TTL/CMOS硬件设计流程。该平台有力引导学生理论联系实际，全面培养学生分析、设计、组装与调试数字系统的核心技能，熟练掌握现代数字逻辑电路实验方法，为后续专业课程学习及工程应用打下坚实基础。

二、 系统详细配置与核心特点

1. 高可靠性电源系统

• 输入：AC 220V ±10%，适应宽电压范围。

• 输出：提供多路稳压直流输出，包括DC 5V/3A和DC ±12V/0.5A，满足各类芯片与电路供电需求。

2. 丰富完备的信号源

• 单脉冲源：提供四路独立单脉冲，每路输出一个宽正脉冲和一个窄正脉冲，其中两路额外提供一个负脉冲，适用于触发、复位等实验场景。

• 连续脉冲源：

• 固定频率方波：提供10个标准频率点：1Hz, 10Hz, 100Hz, 1KHz, 10KHz, 100KHz, 0.5MHz, 1MHz, 5MHz, 10MHz。

• 可调频率方波：提供0Hz～100KHz连续可调方波信号，满足多种时序电路测试需求。

• 时序脉冲发生器：内置带启停控制的时序脉冲发生电路，可产生四路周期相同、依次相差一个时钟周期的脉冲信号，是时序电路教学的理想工具。

3. 智能测量与显示模块

• 液晶数显表：具备量程自动切换和数据保持功能，集成电压、电流、电阻测量。

• 电压测量范围：-50V ~ +50V

• 电流测量范围：0A ~ 4A

• 电阻测量范围：0 ~ 4MΩ

• 50MHz高频频率计：采用液晶显示，可精确测量高频信号频率。

4. 核心数字逻辑功能模块

• 逻辑笔：三色LED指示（红-高电平，绿-低电平，黄-高阻态），快速判断逻辑状态。

• 输入模块：

• 两组十六进制8421编码拨码盘。

• 16位逻辑电平开关：带LED指示，输出“0”、“1”电平，状态清晰直观。

• 输出显示模块：

• 16位LED逻辑电平指示：由多色LED组成，实时显示输入逻辑状态。

• 6位7段LED数码管：配有译码器，适用于数字钟、计数器等实验的显示输出。

5. 辅助功能与扩展接口

• 模拟信号源：两路0～±Vx可调模拟电压输出（Vx范围：0～±5V / 0～±0.5V）。

• 发声装置：蜂鸣器及驱动电路，可用于报警、音乐、报时等实验。

• 可调元件：内置1K, 20K, 100K电位器，作为可变电阻使用。

• 开放式实验区：

• IC插座：提供多种规格IC圆孔插座（6只14芯，6只16芯，4只20芯），接触优良，耐插拔；1只40芯锁紧插座，支持8-40脚芯片。

• 分立元件接插区：支持电阻、电容、二极管、稳压管、电位器等元件的灵活扩展。

• 实验面包板：配备高质量面包板，专门用于学生进行扩展实验与创新设计。

• 高品质连接：所有信号引出孔采用中型镀金孔，防腐耐用；配套镀金自锁紧接插头，连接可靠稳固。

6. 强大的可扩展性

• EDA扩展核心：主板上可直接扩展CPLD/FPGA实验卡，支持Lattice 1032、Altera 7128、Xilinx 95108等多种主流可编程器件，满足高端数字系统设计需求。

• 模拟电路扩展：可选配模拟电路实验卡，轻松扩展模电实验功能，实现数模电综合实验箱 的一体化教学。

三、 全面的实验项目配置

（一）数字电路基础与综合实验（利用基础功能模块即可实现）

1. TTL/CMOS集成逻辑门参数与功能测试

2. 组合逻辑电路设计与测试（编码器、译码器、数据选择器、加法器）

3. 血型关系检测与多数表决电路设计

4. 触发器（RS、JK、D）功能与参数测试

5. 移位寄存器功能测试与应用

6. 计数器实验（同步、异步、十进制、任意进制）

7. “计数-译码-显示”综合电路实验

8. 555集成定时器及应用电路设计

9. 序列检测器与状态机设计

10. 数模转换（D/A）与模数转换（A/D）电路实验

11. 综合设计：交通灯控制器、汽车尾灯电路、数字钟系统

（二）EDA与可编程逻辑器件高级实验（需选配EDA扩展卡）

本部分凸显了电子技术综合实验箱 作为可编程逻辑实验箱 和EDA实验平台 的先进性能。

1. 单元电路设计与验证：

• 基本门电路、编码/译码器、触发器、计数器、加法器的HDL描述与实现。

• 键盘扫描接口电路设计。

2. 综合系统设计：

• SSI/MSI组合逻辑电路设计及竞争冒险现象研究。

• 复杂时序电路与存储单元（如可读写寄存器）设计。

3. 创新研究型实验：

• 数字频率计 与数字电子钟 的完整系统设计。

• 十字路口交通灯 自动控制系统设计。

• 实用系统设计：如出租车计费器、数字滤波器。

• DAC与ADC的模型设计与验证。

• 复杂的数字-模拟混合综合系统设计。
