一、 产品概述：对接产业需求，培养实战型电工电子技术人才

通用电工技能综合实训装置是为积极响应国家关于深化职业教育改革、强化学生实践能力的号召，精准对接我国电子工业与信息产业飞速发展对一线技术技能人才的需求而研发的综合性教学实训平台。本装置严格遵循教育部相关指导精神，综合了“电子电器类”、“电子技术应用类”、“电子信息类”等专业的《电工技能训练》与《电子技能训练》核心教学大纲要求，旨在通过系统的实操训练，把培养学生的动手能力、实践能力和可持续发展能力放在突出地位。

本装置革新了传统实验教学模式，其电子技能实训通过基本操作技能和二十几类涵盖开关、音频、信号发生、测量、控制等领域的实用型电子电路的制作与调试，使学生熟练掌握电子产品从读图、选件、焊接、组装到调试排故的全流程工艺。同时，电工技能实训则通过系统化的安全用电、常用工具仪表使用、电动机安装维护、典型控制线路安装与故障处理等项目训练，使学生技能水平达到劳动与社会保障部职业技能鉴定中级及以上标准。

通用电工电子实训设备实训内容采用模块化、层次化设计，不同院校可根据自身学制和生源情况灵活选择实训模块。该装置集科学性、验证性、实用性、趣味性于一体，是各类高等职业院校、中等职业学校、技工院校及社会培训机构开展岗前技能培训的必备设备，也是职业技能鉴定机构进行电工/电子类工种考核的理想选择。

二、 核心特点与设计优势

1. 定位精准，紧跟产业步伐：装置设计紧密围绕“培养第一线技术应用型操作人员”的目标，实训内容与当前制造业、电子信息产业发展同步，确保学生所学技能“用得上、跟得走”。

2. 技能融合，覆盖全面：独创性地将电工技能与电子技能两大培训体系深度融合于一体。一台设备即可完成从电工安全规范、电机控制到电子焊接、电路调试的完整技能链训练，实现资源利用最大化。

3. 项目驱动，学以致用：提供数十个源自实际应用的实训项目（如电子门铃、调光台灯、收音机、电动机控制线路等）。通过完成真实产品的制作与调试，极大激发学生学习兴趣，培养其解决实际工程问题的能力。

4. 安全规范，以人为本：配备多重电气安全保护（漏电、过载、短路），采用隔离式安全插座和高绝缘实验导线。结构设计坚固，桌面采用高绝缘材料，全方位保障师生实训安全。

5. 灵活配置，持续升级：采用模块化、积木式结构，学校可根据专业发展和课程改革需要，灵活增减实训模块，方便后续功能扩展与升级，保护投资。

三、 主要技术性能指标

四、 装置结构与核心组件详解

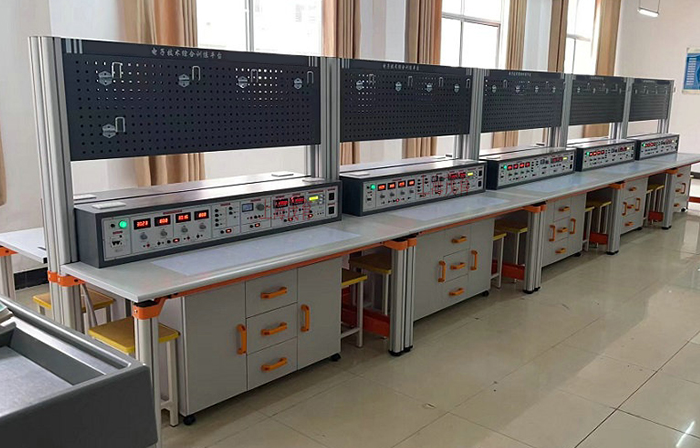

本电工电子综合实训台由实验主机箱（电源控制箱）、仪器架、实训桌、移动储物柜、全套电工电子实训套件及学生凳等组成，结构坚固，布局合理。

(一) 多功能电源控制箱（实训核心）

集成了实训所需的所有电源、信号源及智能测量仪表，功能强大：

• 多路输出电源系统：

• A组：三相380V及0-240V单相可调交流电源（配自耦调压器）。

• B组：低压交流电源（3-24V/1.5A，七档可调）。

• C组：固定直流稳压电源（5V/0.5A）。

• D组：双路0-30V/1.5A连续可调直流稳压稳流电源。

• 高精度函数信号发生器/频率计：采用DDS技术，输出正弦波、方波、三角波，频率范围0.1Hz-3MHz，配备100MHz频率计。

• 智能测量仪表：

• 智能交流/直流电流表（0-5A，三档量程，自动/手动切换）。

• 多功能交流参数表：可同时测量显示电压、电流、有功/无功功率、功率因数、负载类型等。

• 辅助功能单元：单次脉冲源、音频功率放大器。

(二) 主体结构与配套

• 仪器架：顶部铝型材框架，用于放置示波器等测试仪器。

• 网孔工具挂板：位于仪器架下方，用于悬挂工具、元件盒及实训导线。

• 工业级实训桌：采用70×70mm高强度工业铝型材框架，非焊接压铸连接工艺，坚固耐用。桌面为25mm厚E1级环保板材，承重力强。配备带脚轮移动矮柜，方便收纳。

• 全套实训器件套件：提供完成所有实训项目所需的电工元器件（如电度表、兆欧表、接触器、热继电器、电动机等）和电子制作套件（如电子门铃、调光台灯、收音机、数字钟等共计十余套）。

• 三相异步电动机：提供2台380V/180W铝壳电机，用于动力控制类实训。

五、 系统化的电工与电子技能实训项目体系

(一) 电工技能实训部分（涵盖37个核心项目）

1. 安全规范与基础技能：安全用电、灭火器使用、急救法、电工工具识别与使用、导线连接与绝缘恢复。

2. 常用仪表使用：万用表、兆欧表、钳形电流表、接地电阻仪的原理与实操测量（电压、电流、电阻）。

3. 电工识图与配电安装：电气原理图识读、配电板安装、室内配线、照明线路安装、电流/电压表安装。

4. 低压电器拆装与检修：常用开关、交流接触器、热继电器、时间继电器、启动器的结构拆装与检测。

5. 电动机专项训练：三相/单相电动机的拆装、测试、巡视、定期检修及常见故障分析与排除。

6. 经典电气控制线路安装与检修：从点动、自锁、正反转（多种联锁）到Y-△降压启动、时间继电器控制等线路的安装、调试与故障排查，并包含C620-1车床线路模拟安装。

(二) 电子技能实训部分（涵盖17个实用产品制作项目）

1. 基础工艺训练：电子仪器仪表使用、元器件识别检测、电烙铁拆装与锡焊技能、多孔电路板焊接练习。

2. 实用电子电路制作与调试（提供全部套件）：

• 声光控制类：电子报警器、音乐门铃、闪光灯、航标灯。

• 智能控制类：光控电路、光控开关、温控电路、排风扇自动启闭电路。

• 生活应用类：家用台灯调光电路、LED数字电子钟、多路抢答器。

• 综合产品类：六管超外差式调频收音机的完整组装与调试。
