电工技能训练与考核平台

电工技能训练与考核平台

一、 平台定位：工业级标准，培养实战型电工人才

电工技能训练与考核平台是一款专为电工专业技能教学、实训与职业资格鉴定设计的综合性实训设备。本平台以“模块化、安全化、实战化”为核心设计理念，由实训桌、多功能实训模块及标准实训元器件三大部分组成，为学生构建了一个高度模拟真实工业现场的学习环境。学生需根据实训电路图，自主完成从元器件选型、线路规划、规范接线到系统调试的全过程，旨在强化学生的动手操作能力、工程思维和故障排查技能。

平台实训项目设置灵活，支持从基础的机床控制线路、电动机控制线路到照明与动力配电系统的模拟安装与调试，能够全面满足中高职院校、技工学校机电设备安装与维修、电气运行与控制等专业的教学需求，同时也是开展维修电工、电气设备安装工等职业技能鉴定与考核的权威、可靠设备。

二、 核心设计特点与优势

1. 模块化安全设计，教学灵活高效：所有电气控制元器件均集成于独立的实训模块上，并通过高低压物理隔离型安全插座引出接线端子。学生使用专用插拔式安全导线进行连接，操作简便且彻底杜绝了高低压误接风险，极大保障了实训安全，同时有效降低了元器件损耗。模块化设计使得实训项目更新、功能扩展极为便捷。

2. 工业级结构，部署简易：平台采用工业铝型材主体框架，坚固耐用。仅需接入标准三相四线制（或三相五线制）交流电源即可投入运行，占地面积小，极大地节约了实训室空间与基础设施建设成本，具有显著的经济效益。

3. 情景化实战训练，无缝对接岗位：平台鼓励学生“真刀真枪”地动手接线，完整再现了电气控制柜的安装与调试流程。这种“做中学、学中做”的模式，使学生毕业后能快速适应企业现场的电气安装与设备维护工作岗位要求。

三、 主要技术规格参数

四、 设备组成与结构工艺

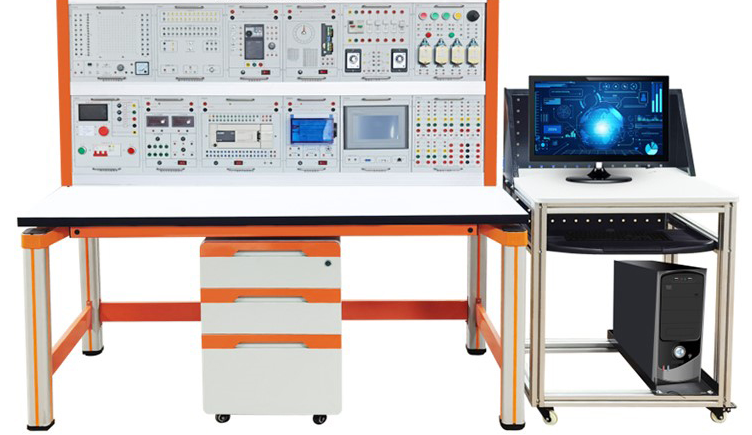

本套电工技能培训考核装置由实训桌体、实训挂件（模块） 及储物柜三大部分构成，工艺精湛，注重耐用性与实用性。

1. 高强度实训桌：主体采用70 * 70mm高强度工业铝型材立柱，搭配C型压铸铝连接件，结构稳固，承重性强。桌面采用25mm厚麻灰色高密度防火板，绝缘性能优越。桌体底部配备带刹车万向轮，方便移动与定位。

2. 模块化实训挂件：采用标准化设计，将接触器、继电器、开关、PLC、变频器等元器件安装于面板，布局清晰，标识明确。通过安全插座与台体快速连接，方便管理和维护。

3. 多功能储物柜：采用一体成型钣金工艺，圆弧卷边设计，美观安全。配备承重型三节滑轨抽屉和联体锁，用于分类存放工具、仪表、导线及备用模块，保持实训场地整洁有序。

五、 四阶递进式综合实训与考核项目体系

本平台提供从基础电气控制到智能控制集成，再到典型故障排查的完整技能训练与考核路径。

（一） 基础电气控制线路安装与调试

包含17个经典电动机控制与机床电路项目，夯实电工核心技能。

• 电动机基本控制：点动、自锁、多地控制、正反转（接触器联锁与双重联锁）、自动往返。

• 电动机启动与制动：Y-△降压启动、串电阻降压启动、双速控制、反接制动、能耗制动。

• 典型机床电路仿真实训：CA6140普通车床、电动葫芦等经典线路的安装、接线与调试。

（二） 高级综合电气与自动化技术实训

聚焦现代工业控制技术应用，提升技术融合能力。

• 触摸屏（HMI）组态应用：完成开关、指示灯、数据输入/显示、报警、棒图、表针等对象的组态与调试。

• PLC基础控制应用：实现电动机的点动/自锁、正反转、Y-△启动的PLC编程与控制。

• 变频器调速技术：掌握变频器功能参数设置、多段速控制、模拟量调速（电压/电流）等核心应用。

（三） PLC可编程控制器综合应用实训

提供超过30个PLC编程实训项目，由浅入深，覆盖广泛工业场景。

• PLC基本指令与功能训练：逻辑运算、定时器/计数器、移位寄存器、数据处理等。

• 典型模型与流程控制：三层电梯、自动售货机、机械手、自动门、天塔之光、全自动洗衣机、邮件分拣、多种液体混合等。

• 工业设备PLC改造：深入进行CA6140车床、X62W铣床、T68镗床、M7120磨床、Z3050摇臂钻床等传统机床的PLC控制系统改造实训，极具工程实践价值。

（四） 机床电路智能考核与故障排查实训（核心考核功能）

本平台独具特色的智能考核系统，可模拟设置多种电路故障，专项训练和考核学生的故障分析、诊断与排除能力，是电工技能鉴定的关键环节。

• 车床电路故障排查：可设置包括“全部电机缺相”、“主轴电机无法启动”、“冷却泵失效”、“控制回路失效”等在内的12类典型故障。

• 磨床电路故障排查：可设置包括“主轴电机正反转均缺相”、“进给控制失效”、“照明回路失效”、“制动失效”等在内的12类典型故障。
