产品概述

本维修电工技师技能实训装置是专为满足《维修电工》国家职业标准（初级、中级、高级、技师）全方位技能培训与鉴定考核要求而研发的一体化综合教学平台。装置深度融合了传统电气控制、现代PLC可编程控制、变频调速、触摸屏组态及仪表照明等核心技术，旨在帮助学员快速掌握从基础电路到工业自动化的实际应用技术与操作技能。本设备设计科学、功能先进、针对性强，完美契合中、高级及维修电工技师的考核大纲要求，是各类职业技能鉴定中心、高等院校、职业院校及技工学校开展维修电工技能培训与职业资格鉴定的理想设备。

核心特点与优势

• 全面覆盖，进阶培训：严格对应国家职业标准，实训内容从基础电气控制到复杂自动化系统，无缝覆盖维修电工从初级到技师的全技能成长路径。

• 技术前沿，贴合工业：集成西门子PLC（CR40）、西门子V20变频器及工业触摸屏，构建了真实的工业控制系统环境，确保所学技能与行业前沿技术同步。

• 模块化设计，灵活扩展：采用挂箱式模块化结构，各实训单元功能明确，可根据教学计划灵活组合，满足不同层次、不同方向的实训需求，极具教学灵活性。

• 安全可靠，管理智能：配备完善的人身安全保护系统（漏电、短路、过载保护）及智能“定时器兼报警记录仪”，可记录操作错误，为技能考核提供客观、统一的评估标准。

• 虚实结合，资源丰富：提供大量经典机床电路、PLC控制项目及仪表照明接线实训，从电机正反转基础到基于触摸屏与变频器通信的复杂控制，实训项目高达80余项，充分锻炼学员的工程设计、安装、调试与排故能力。

详细技术参数

系统核心配置与功能

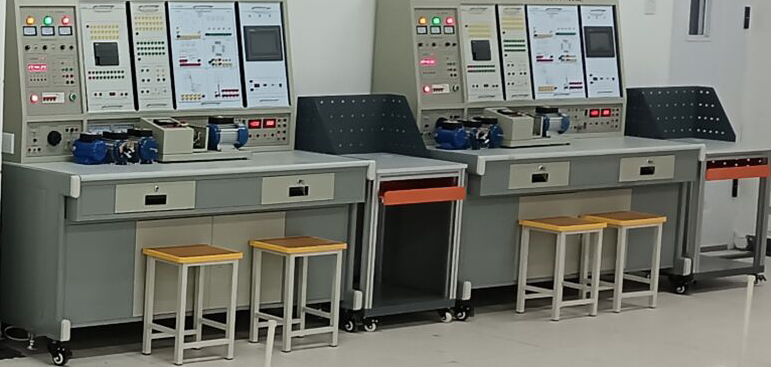

本维修电工技师培训装置主要由电源控制屏、实训挂箱、电机、实训桌及智能管理系统组成。

1. DW02电源控制屏：作为装置核心，提供实训所需各种电源（三相交流、低压交流、直流），配备交流电压表、急停按钮及智能服务管理器（定时、报警、记录）。

2. 电气控制实训挂箱系列（DW-05至DW-09）：提供完成所有电机控制线路所需的低压电器，如交流接触器、热继电器、时间继电器、按钮、行程开关、电阻、电容等，元件全部引出至面板端子，方便接线。

3. 工业自动化核心组件：

• PLC主机：采用西门子S7-1200系列CPU CR40，集成24DI/16DO，支持Profinet以太网通信，配套编程电缆。

• 变频调速模块：采用西门子V20变频器（0.37kW），集成RS485接口，支持多种控制模式，满足变频调速所有实训。

• 触摸屏组件：配备7英寸彩色工业触摸屏，用于学习HMI组态、监控及与PLC、变频器的综合通信控制。

4. PLC综合实训挂箱：提供丰富的实训模块，如交通灯、机械手、传送带、电梯、多种液体混合、自动售货机等，涵盖顺序控制、过程控制等多种PLC编程逻辑。

5. 仪表照明实训考核挂箱系列（DW-10至DW-16）：提供单/三相电度表、电流/电压互感器、各类开关、日光灯、电度表等，可完成数十种室内照明、动力配电及仪表测量电路接线。

6. 电机机组：包含单相电容启动电机、三相鼠笼电机（△/Y、双速、带速度继电器）等典型教学电机，配套高精度光码盘测速系统。

7. 配套工具与连接线：提供高可靠实训连接线及常用电工工具（螺丝刀、万用表、剥线钳等），保障实训顺利进行。

主要实训项目

本装置可支持超过80个实训项目，全面培养学员的电气控制、自动化集成与故障排查能力。

模块一：低压电气控制线路实训

• 三相电机直接启动、正反转、Y-△降压启动、多地控制。

• 三相电机能耗制动、反接制动控制线路。

• 双速电机自动变速控制、工作台自动往返。

• 经典机床电路（C620车床、电动葫芦、Y3150滚齿机）。

模块二：可编程控制器（PLC）应用实训

• PLC基本指令、定时器、计数器应用编程。

• 典型工业模拟控制：天塔之光、交通灯、机械手、传送带、电梯、邮件分拣等。

• PLC实现对电机的直接控制：正反转、Y-△启动、能耗制动。

模块三：变频调速技术实训

• 变频器面板操作与功能参数设置。

• 变频器多段速控制、外部端子控制、模拟量（电压/电流）调速。

• 变频器的报警与保护功能实训。

• PLC与变频器通信控制实现电机开环/闭环调速。

模块四：触摸屏（HMI）与网络通信技术

• 触摸屏基本画面设计与工程建立。

• 通过触摸屏对PLC控制系统进行监控与操作。

• 基于触摸屏的温度PID控制模拟。

• PLC、触摸屏与变频器通信控制综合实训。

模块五：仪表与照明电路实训

• 各类照明电路（白炽灯、荧光灯、声光控）安装。

• 单相、三相电度表的直接与经互感器接线。

• 电压表、电流表、功率因数表、万能转换开关的接线与测量。
