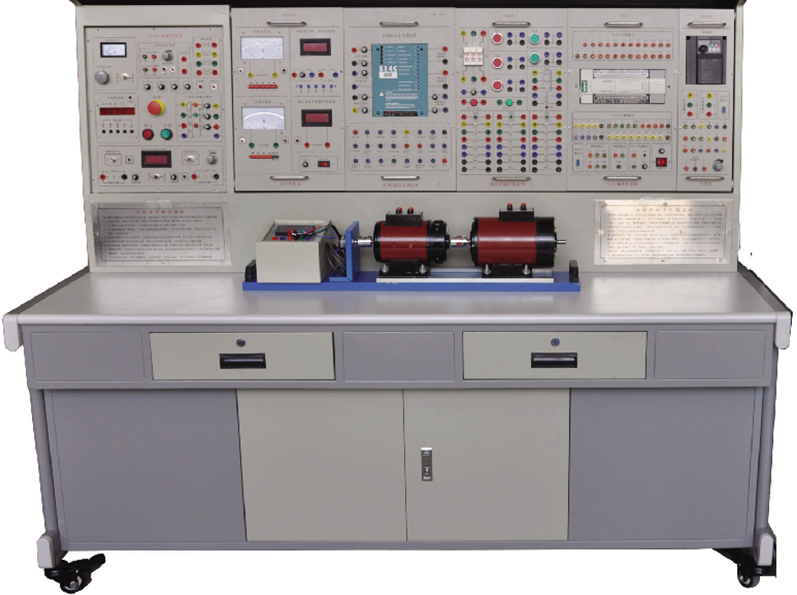

高级维修电工及技师技能实训考核装置
产品概述
本高级维修电工及技师技能实训考核装置，是严格依据国家职业标准《维修电工（高级）》及配套培训教材的核心技能要求，专为满足现代职业教育与高级技能人才培养需求而精心研发的综合性教学平台。本装置深度融合了电子技术、微电机控制、电力电子与自动控制等关键技术模块，在充分吸收同类产品优点的基础上，进行了全面优化与功能创新。其显著特点是集成了智能化故障设置与考核系统，每个故障点均配备专用测试孔，完美支持故障诊断与排除实训，是各类院校及培训机构开展维修电工高级技师培训、技能鉴定与考核的理想设备。
作为一款电工技能综合实训装置，它全面覆盖了《电子技术》、《电力电子技术》、《直流调速系统》、《交流调速系统》、《电力拖动自动控制系统》及《微特电机及系统》等专业课程的核心实验项目。装置不仅适用于在校学生的课程实验与课程设计，更是进行维修电工岗位培训、就业技能培训以及各省市维修电工职业技能鉴定考核的权威平台。配套提供的电工电子电拖3D仿真实验软件，支持模块化虚拟训练，方便学校根据教学进度灵活安排实操与仿真学习，有效提升教学效果。
核心特点与优势
高度综合性：本维修电工实训设备成功整合了电子技术、电力电子变流、交直流电机调速、自动控制理论等多领域技能培训项目，实现一机多能。
极强适应性：采用模块化积木式结构，实验项目深度与广度可灵活调整，方便功能扩展与二次开发，满足从基础教学到高级科研的不同需求，确保设备永不淘汰。
系统配套性：从专用电源、多种微型电机到实验连接线，均采用专业配套，性能参数与实验要求完美匹配，开箱即用，无需额外采购。
直观安全性：各功能挂件面板示意清晰，线路分明。控制屏采用三相隔离变压器浮地设计，并设有电压、电流双重漏电保护及实验管理器，构建了完善的人身安全保护体系，符合开放性实验室安全标准。
科学先进性：设计紧凑，节约空间；专用小电机模拟特性真实，能耗低、噪音小。实验内容丰富，兼具验证性与设计性，有力支撑理论深化与实践创新。
技术规格
输入电源：三相四线/五线 AC380V ±10% 50Hz
工作环境：温度-10℃ ~ +40℃，相对湿度＜85%(25℃)
装置容量：＜1.5KVA
外形尺寸：187.3cm × 72.5cm × 162.2cm
主要配置清单
本套高级维修电工技能考核装置包含以下核心部件，构成完整的实训体系：
序号 | 名称 | 说明 |
|---|---|---|
1 | DK01电源控制屏 | 提供交直流电源、安全保护、仪表及实验管理器。 |
2 | 实验桌 | 钢木结构，美观耐用，带储物功能。 |
3 | DQ03-1固定电机导轨与测速系统 | 含智能数显转速表。 |
4 | DK03-1/DK04-1等主电路与触发电路 | 完成晶闸管变流技术相关实验。 |
5 | DK13 变频调速控制组件 | 采用三菱D720变频器(0.4KW)，实现变频调速实训。 |
6 | 电子技术实训组件(一)(二)(三) | 涵盖运算放大、数字电路、A/D、D/A、555电路等。 |
7 | 直流/交流电机组 | 包含直流并励电动机、三相鼠笼/线绕式异步电动机等。 |
8 | 微特电机系统 | 含步进电机、直流无刷电机、交流伺服电机、自整角机控制装置。 |
9 | GZKH-1智能故障考核实验箱 | 支持设置多达40个独立故障点，是实现技能考核的关键。 |
10 | 高可靠实验连接线及配件 | 强弱电分离，安全可靠。 |
11 | 3D仿真实验软件 | 提供上百个虚拟实验模块，辅助教学。 |
可完成的主要实验项目
(一) 电子技术实训
包括运算放大器应用、电压比较器、有源滤波器、D/A与A/D转换、555时基电路应用、数字频率计设计等。
(二) 电力电子变流技术实训
涵盖单结管、锯齿波、TCA785等触发电路，以及单相、三相各类可控整流与交流调压、直流斩波电路实验。
(三) 电机与拖动实训
包含变压器连接组别、直流/交流电机机械特性、以及步进电机控制、直流无刷电机控制、交流伺服电机调试等。
(四) 自动控制调速系统实训
可完成晶闸管直流调速系统各单元调试，以及单闭环、双闭环（电压电流、转速电流）不可逆直流调速系统实验。
(五) 变频器调速技术实训
涵盖变频器参数设置、外部端子控制、多段速控制、频率跳变等实操项目。
智能故障考核功能
本装置的核心亮点在于其强大的故障设置与排除考核功能。通过智能故障考核实验箱，教师可便捷设置诸如“可控硅触发脉冲丢失”、“调节器输出断路”、“同步信号故障”等数十种典型故障。每个故障均模拟真实设备故障现象，能有效考核学员的电路分析能力与故障排查技能，是提升维修电工实战能力和进行技师技能鉴定的必备功能。
