高级电工、模电、数电、电力拖动实验台

高级电工、模电、数电、电力拖动实验台

一、产品概述与核心定位

本高级电工、模电、数电、电力拖动实验台是集成了电工技术、模拟电子技术、数字电子技术及电力拖动（含直流电机控制）四大核心课程实验功能的多功能一体化综合实验装置。它在历代产品基础上进行了全面技术革新与功能强化，不仅是现有实验室设备更新换代的理想选择，更是高等院校、高水平职业院校及科研单位新建或扩建现代化电气电子综合实验室的标志性设备。本装置旨在构建一个开放、灵活、安全的创新实验平台，满足从基础验证到综合设计、从课程实验到毕业设计的全流程教学需求，是培养学生电工电子技术与电气控制综合实践能力的核心教学装备。

二、核心产品特点与优势

1. 全功能集成与高度安全性：本装置功能齐全，安全保护措施完善。强电部分（电工、电力拖动实验）创新性采用隐蔽式专用电学插座，将交流接触器、继电器、按钮等元器件的接线端口引出，接触可靠，彻底避免了误触带电体的风险，安全性极高。弱电部分（模电、数电实验）则在九孔万能通用实验板上完成，灵活性强，有力锻炼学生的动手与动脑能力。

2. 模块化创新设计：

• 强电模块化：继电接触器等控制元件独立制成实验箱（挂箱），接线端口标准化，实验连接快速、规范，极大减少了元器件的损耗。

• 弱电透明化：创新实验元件采用透明模块化盒体封装，内部元件一目了然，盒盖印有永不褪色的电路符号。采用压卡式结构，拆装维修极为方便。

• 数字实验便捷化：数字电路实验配备进口高可靠集成插座，集成电路插拔方便，仅需更换芯片即可无限扩展数字实验内容，特别利于学生进行自主开发与创新设计。

3. 智能化测量仪表：装置配置了多款高精度智能化数字仪表，包括智能型交流数字电流表、智能型直流数字电流表以及智能型功率与功率因数表。这些仪表测量精度高、范围宽，具备数据存储、查询、负载性质判别等先进功能，代表了现代测量技术，提升了实验的准确性与先进性。

4. 深度与广度卓越：实验项目覆盖面广，内容选择余地大，实验深度显著提升。装置提供了电工、模电、数电、电拖实验项目总计超过一百项，并能通过元器件的自由组合，支持学生进行课程设计、毕业设计及课外科技活动，实验平台的扩展性极佳。

5. 人性化工程设计：实验台高度设计为115厘米，符合人机工程学，便于教师讲解与学生操作。实验桌结构坚固，配有储物柜，方便管理。

三、适用范围

本高级电工电子电力拖动综合实验台广泛适用于：

• 高等院校：电气工程、自动化、电子工程、机电一体化等相关专业的《电工学》、《电工原理》、《模拟电子技术》、《数字电子技术》、《电力拖动与控制》等课程实验。

• 高水平职业院校与技工学校：相关专业的实训教学、技能考核与鉴定。

• 科研单位：进行前期电路开发与验证。

  它是实现实验室一站式建设，避免设备重复采购、节省空间与资金的理想解决方案。

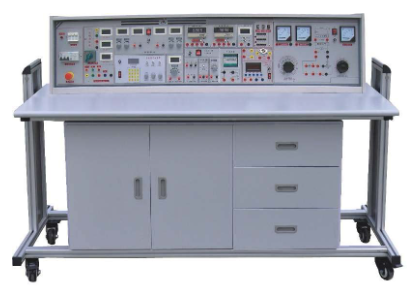

四、实验台结构与功能详解

（一）实验台主体性能与配置

1. 电源系统：

• A组：0~380V三相可调交流电源及0~240V单相可调电源（1.5KVA自耦调压器）。

• B组：多档低压交流电源（3-24V）。

• C组：固定低压直流稳压电源（+5V, ±12V）。

• D组：双路0~30V/1.5A可调稳压稳流电源，带数字表显示。

• E组：单相市电输出插座。

• 输入：三相四线制电源，带输入指示。

• 保护：嵌入式保险盒与三相漏电保护开关双重防护。

• 输出：

• 高压直流：0-220V可调直流电源，专供直流电机实验使用。

2. 智能化测量与信号源：

• 智能型直流/交流数字电流表、智能功率功率因数表。

• DDS功率输出函数信号发生器（0.1Hz-3MHz）及频率计。

• 内置式单相电度表、日光灯实验组件、七段译码器、音频放大器等。

3. 电力拖动专用模块：

• 直流电机调速控制模块。

• 直流电机励磁电流、电枢电流指示表。

（二）实验操作桌

采用铝木结构，桌面为防火耐磨板材。中央安装九孔万能电路插板，用于弱电实验。桌子配有抽屉和储物柜，用于存放透明创新元件模块、工具及实验箱。

五、可完成的主要实验项目

本装置能够支持四大模块上百个实验，以下是核心实验项目概览：

（一）电工技术实验

包括电工仪表使用、基尔霍夫定律、戴维南定理、一阶二阶动态电路、交流电路参数测定、RLC串并联谐振、三相电路、变压器特性、互感研究、电度表校验、异步电动机启停控制等超过35项实验。

（二）模拟电子技术实验

涵盖二极管/三极管特性、单管/多级放大器、场效应管放大、差动放大、集成运放指标测试及基本应用（运算电路、有源滤波、波形发生）、功率放大器（OTL、集成功放）、直流稳压电源、晶闸管可控整流等超过30项实验，并包含多个趣味性与综合性设计实验。

（三）数字电子技术实验

包含TTL/CMOS门电路参数测试、组合逻辑电路（编码器、译码器、数据选择器、加法器）、时序逻辑电路（触发器、计数器、寄存器）、脉冲产生与整形（单稳态、多谐振荡器）、555定时器应用、D/A与A/D转换等核心实验，并配备“电子秒表”、“智力抢答器”等大型综合实验。

（四）电力拖动（电气控制）实验

提供完整的电机控制实验方案，包括：

• 交流电机控制：点动、自锁、正反转、顺序控制、行程控制、Y-△降压启动、能耗制动及C620/C6163车床电路模拟等。

• 直流电机控制：直流电机的启动、调速、正反转及能耗制动实验，与直流电机调速控制模块配合完成。

六、装置标准配置清单（以二十四座实验室为例）

本配置以12台实验台、24个学生工位为基准，每台学生单元核心配置包括：
