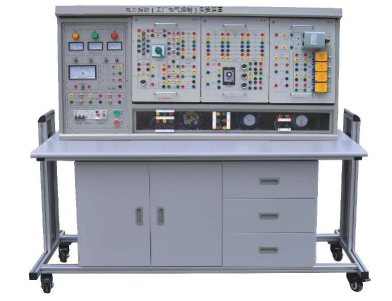

电力拖动（工厂电气控制）实验装置

电力拖动（工厂电气控制）实验装置

一、产品概述

本电力拖动实验装置深度综合了当前大中专院校“电力拖动”、“工厂电气控制技术”、“继电接触控制”等多门核心课程的教学大纲与实验要求。作为工厂电气控制实验设备的先进代表，本装置特别适用于各院校对传统老旧实验设备的升级换代，是高等院校、职业院校、技工学校及社会培训机构新建电气控制实验室或扩建电拖实验室的理想选择。它能帮助学校快速、高效地开设高质量的实验课程，有效培养学生的实践动手能力和工程系统思维，是完成“电力拖动课程设计”、“电气控制技术综合实训”等教学环节不可或缺的专业教学设备。

二、核心特点与优势

1. 综合性强大，配置灵活：本电力拖动与电气控制实验装置集成了目前国内主流教学所需的全部工厂电气控制实验项目。其采用模块化、挂箱式设计，用户可根据不同专业、不同层次的教学需求，灵活选择和增购实验挂箱部件。实验内容的深度和广度可自由调整，完美实现了基础教学与提高拓展、验证性实验与设计性实验的有机结合。

2. 设计科学，高效实用：装置结构紧凑，集成度高，占地面积小，可显著节约电气实验室建设空间，降低基础建设投入。整体布局整齐美观，极大改善了实验教学环境。实验项目设计科学合理，内容丰富，不仅能够帮助学生巩固和加深理论知识，更能引导其进行创新性的课程设计与综合实训，有效提升解决复杂工程问题的能力。

3. 安全可靠，直观清晰：装置具备完善的多重安全保护体系。不仅设有电压型漏电保护器和电流型漏电保护器，为操作者提供双重安全保障，而且各电源输出均具备监视与短路保护功能，测量仪表也设有过载保护。特别值得一提的是，所有驱动电机（包括交流与直流电机）均内置于实验台内，并采用高强度透明有机玻璃作为隔离观察窗，使电机运行状态一目了然，在保障极高安全性的同时，实现了教学过程的直观与透明。

三、主要技术性能

1. 输入电源：三相四线（或三相五线）制 ～380V ±10% 50Hz

2. 工作环境：温度-10℃～+40℃，相对湿度＜85%(25℃)

3. 装置尺寸：1350×720×1550mm

4. 整机容量：＜1.0KVA

5. 安全保护：具有漏电、过流、短路、过载等多重保护，符合国家安全标准

四、可完成的基本实验项目

本装置能够系统完成以下经典及综合性实验，全面覆盖教学大纲要求：

提示：利用上述基础实验所配置的元器件，通过灵活组合与设计，还可扩展出数十项综合性、设计性实验项目，充分满足课程设计、毕业设计和技能竞赛的需求。

五、装置标准配备

本工厂电气控制技术实验台主要由电源仪器控制屏、实验功能挂箱、学生实验桌、专用电机及高可靠连接线等部分组成。

（一）电源仪器控制屏

控制屏主体为双层铁质结构，表面经亚光密纹喷塑处理，铝制面板。它为所有实验提供动力源、测量与保护。

1. 电源指示：设有三相电源输入指示灯，清晰指示外部供电状态。

2. 测量仪表：配备三只450V交流电压表，用于监测三相线电压；一只5A交流电流表。

3. 动力输出：提供三相四线制电源输出，具备完善的过载、短路、漏电保护功能。

4. 测量接口：设有四路电流测量专用插座，方便外接测量。

（二）学生实验桌

实验桌为优质钢材框架，双层亚光密纹喷塑，坚固耐用。桌面采用防火、防水、耐磨的高密度板，美观大方，符合人体工学设计。

（三）核心实验挂箱与部件

采用模块化挂箱设计，接线方便，管理清晰，是本装置灵活性的体现。

1. 740E1 继电接触控制挂箱（一）：配备熔断器、按钮、信号灯、控制变压器（380V/36V+6.3V）、转换开关、整流电路、能耗制动电阻、交流接触器、热继电器等，用于基本控制电路实验。

2. 740E2 继电接触控制挂箱（二）：配备行程开关、倒顺开关、热继电器等，用于正反转、自动往返等控制线路实验。

3. 740E3 继电接触控制挂箱（三）：配备多只交流接触器、通电延时时间继电器、按钮等，用于Y-△降压启动、顺序控制等复杂线路实验。

4. 740E4 直流电机调速与电源挂箱：提供0～220V/2A可调直流电源及直流电机调速（电枢、励磁调节）组件，专门用于直流电机启动调速制动实验。

5. 驱动电机组：

• 直流电动机（220V/50W）一台，带透明观察窗。

• 三相鼠笼式异步电动机（Y/△ 380V /180W）两台，带透明观察窗。电机运行状态清晰可见。

6. 实验连接线：采用高可靠性护套手枪插连接线，内部为多股无氧铜丝，外套柔软绝缘层。插头为实芯铜质，接触优良，耐用安全。

7. 配套工具：每台装置标配MF-47型万用表一只，尖嘴钳一把，十字和一字螺丝刀各一把。
