网孔型电工综合实训考核平台：模块化电气安装与智能控制教学实训系统

KCWDG-02M网孔型电工综合实训考核平台（PLC控制机电技术技能实训考核装置）

一、 产品概述：一体化、开放式电工技能实训解决方案

本网孔型电工综合实训考核平台是专为职业院校、技工学校及企业培训中心设计的模块化、开放式实训设备。平台以标准钢板考核平台为核心，集成网孔板安装区、智能电源装置及丰富的电气元件，构建了一个高度灵活、安全可靠的电工技能综合训练环境。其核心优势在于采用开放式网孔板结构，学员可根据不同实训项目需求，自由选择并安装各类元器件，完成从基础电路到复杂PLC/变频器控制的综合性训练。所有元件采用端子引出设计，有效保护器件，实训完毕后可拆卸集中管理，极大降低了损耗。设备集成了多重安全保护电路，全面保障实训过程中的人员与设备安全，是开展电工电气安装、调试与维修技能考核的理想平台。

二、 核心设备技术指标

1. 整体尺寸：1200mm（长）× 850mm（宽）× 1000mm（高）（允许误差±10mm）

2. 结构材质：主体采用优质钣金结构结合木质储物柜，坚固耐用；表面经高温喷塑处理，防锈绝缘，美观大方。

3. 电源配置：

• 380V 接插式输出端口 1组

• 220V 接插式输出端口 1组

• 220V/380V 安全插座输出 各1组

• 输入电源：三相五线制 AC 380V ±10%， 50Hz。

• 固定输出：提供多组安全、便捷的电源接口，包括：

4. 安全保护：

• 配备短路保护（熔断器）、过载保护（断路器）。

• 内置高灵敏度漏电保护开关，动作电流 ≤30mA，确保人身安全。

• 设有电源指示装置，工作状态一目了然。

5. 整机容量：< 1.5 kVA。

三、 设备结构与核心功能

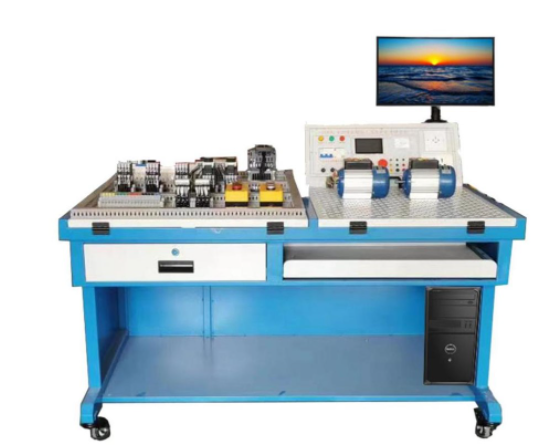

本网孔型电工综合实训考核装置采用人性化分区设计，主要由三大部分构成：

1. 实训屏（电源控制中心）：集成电源保护、指示及输出单元，布局清晰，操作安全。

2. 多功能实训桌：

• 左侧考核区：内嵌一张角度可调的电气安装考核平台。所有控制元件（如PLC、变频器、接触器、断路器等）集中于此，其I/O端子全部引至专用的接插两用端子排。学员接线仅在端子排上进行，既能完成真实接线训练，又能最大限度地保护昂贵元器件，延长设备寿命。

• 右侧实训区：安装有一块大面积、角度可调的标准网孔板（尺寸：545mm × 465mm）。该区域专供学生进行元器件的自由布局、固定及主电路的安装接线，充分锻炼其电气控制柜的装配工艺与布线能力，是培养电工综合实操技能的核心区域。

• 移动与存储：桌体底部装有4个万向导向轮，移动灵活便捷。集成抽屉式储物柜，方便存放工具、耗材及实训资料。

3. 扩展性设计：平台上方可通过可调节支架安装电脑，方便进行PLC编程、变频器参数设置等信息化实训。

四、 可完成的典型实训项目列表

本平台支持从传统电气控制到现代工业自动化控制的全面技能训练，是名副其实的电工综合实训考核平台。

（一） 低压电气控制经典线路安装与调试

1. 三相异步电动机点动与连续运行控制电路

2. 按钮联锁、接触器联锁及双重联锁的电动机正反转控制电路

3. 电动机两地控制电路

4. 电动机定子绕组串联电阻降压启动控制电路

5. 时间继电器自动控制的Y-△降压启动电路

6. 电动机半波/全波整流能耗制动控制电路

7. 电动机反接制动控制电路

8. 多台电动机顺序启动与停止控制电路

（二） PLC可编程控制器应用技术

1. PLC控制的三相异步电动机正反转

2. PLC控制的三相异步电动机Y-△降压启动

3. PLC控制的电动机自动往返及定时运行

4. PLC、变频器、外部仪表组成的综合控制系统

（三） 变频器调速技术与应用

1. 变频器面板操作与功能参数设置

2. 变频器外部端子点动、正反转控制

3. 变频器多段速选择与程序运行

4. 基于外部模拟量（电压/电流）的变频无级调速

5. 变频器报警与保护功能参数设定

6. PLC与变频器的RS-485通信控制

五、 设备基本配置清单

六、 考核平台核心电气元件明细（示例）
