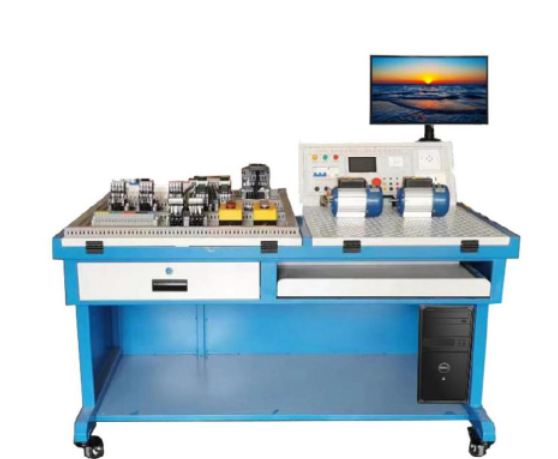

一、 平台概述：赋能机电专业人才培养与技能评估

随着制造业智能化转型升级的不断深入，市场对具备机电设备安装、调试、维护与管理综合能力的高素质技术技能人才需求日益迫切。传统的实训与考核模式已难以全面、精准地评估学生的综合职业能力。为此，我们推出新一代电工综合实训考核平台（亦称机电综合实训考核装置），旨在破解人才培养与评价的难题。

本平台以学生综合职业能力发展为核心，遵循技能成长规律，深度融合技能训练、智能考核与虚拟仿真技术。它不仅是一个功能完备的电工综合实训考核平台，用于完成各项电气与PLC控制实训任务；更是一个高效的技能评价系统，集成了智能接线检测、程序自动评判与信息化管理功能，实现对学习者技能水平的客观、精准评估，完美契合院校教学、实训、竞赛及考核认证的全方位需求。

二、 平台核心构成

本电工综合实训考核平台采用模块化设计，主要由以下部分构成：

• 电源管理模块：为整个平台提供安全、稳定的电力供应。

• 电气考核模块：核心实训区域，集成PLC、各类电器元件及智能检测单元。

• 电气实训模块：专用于电气安装接线技能训练。

• 智能检测软件系统：包括电气接线智能检测软件与PLC程序智能检测软件，实现自动化考核评分。

各模块协同工作，可完成从基础电路接线、故障排查到PLC编程调试的全流程训练与智能化考核，并自动归档成绩数据。

三、 主要技术参数

• 输入电源：三相五线 AC 380V ±10% 50Hz

• 工作环境：温度-10℃～50℃；湿度≤90%（无凝露）

• 整机尺寸：约1400mm（长）×860mm（宽）×1010mm（高）

• 整机功耗：≤1.8 kVA

• 安全保护：具备接地保护、漏电保护等多重安全措施，符合国家标准。

四、 核心功能特点

1. 智能电源控制单元

   集成总开关、供电指示、安全插座及RFID电源管理系统，实现用电安全与设备智能化管理。

2. 人性化电气考核单元

• 多角度可调设计：安装板支持0-90°无级调节，配合线性伸缩系统，可根据使用者身高和操作习惯进行舒适性调节，符合人机工程学。

• 元件模块化：配备主流PLC（如S7-1200）、交流接触器、继电器、按钮指示灯等齐全电器元件，可灵活组合搭建多种经典控制电路。

• 智能接线检测：学生完成接线后，系统可自动检测线路的正确性，实时反馈接线结果，并可视化标注错误点。

3. 独立电气实训单元

   配备通用网孔板，专用于锻炼学生的电气安装、布线与工艺整理技能，是技能训练的坚实基础。

4. 虚拟机械装配平台（拓展功能）

   通过三维虚拟仿真软件，模拟典型机械部件的组装、测量与精度调整全过程。学生可在虚拟环境中反复练习装配工艺，理解公差配合，并通过工具进行“手感化”精度修正，有效弥补实体机械拆装耗材、耗时长的不足。

5. 一体化智能检测平台

• 智能诊断与保护：自动统计接线次数、正确率，并对错误线路进行诊断与红色高亮提示。仅在接线完全正确时方允许供电，有效保护设备与学生安全。

• 可视化反馈：清晰展示电气接线逻辑图，错误一目了然，便于学生快速理解和修正。

6. PLC程序智能检测平台

   学生编写并下载PLC程序后，该平台可自动检测I/O点配置的正确性及程序逻辑功能是否实现题目要求，为PLC控制技术的学习与考核提供客观评价标准。

五、 典型实训考核项目

(一) 电气控制基础实训项目

本电工综合实训考核平台可完成以下经典电气控制线路的安装、接线与调试：

1. 常用低压电器认知与检测

2. 三相异步电动机点动与自锁控制

3. 三相异步电动机正反转控制

4. 三相异步电动机顺序启动/停止控制

5. 三相异步电动机Y-△降压启动控制

6. 三相异步电动机自动往返控制

7. 两地控制与多点控制线路

(二) PLC与变频器应用实训项目

通过电工综合实训考核平台，可深入学习现代控制技术：

1. PLC基本指令与编程软件应用

2. PLC控制电动机启停、正反转、Y-△启动

3. PLC实现顺序控制、自动往返控制

4. 变频器面板操作与参数设置

5. PLC与变频器通信控制电机多段速运行

6. 基于PLC、变频器、触摸屏的综合控制系统设计

六、 基本配置清单（示例）
