太阳能电池实验箱

太阳能电池实验箱

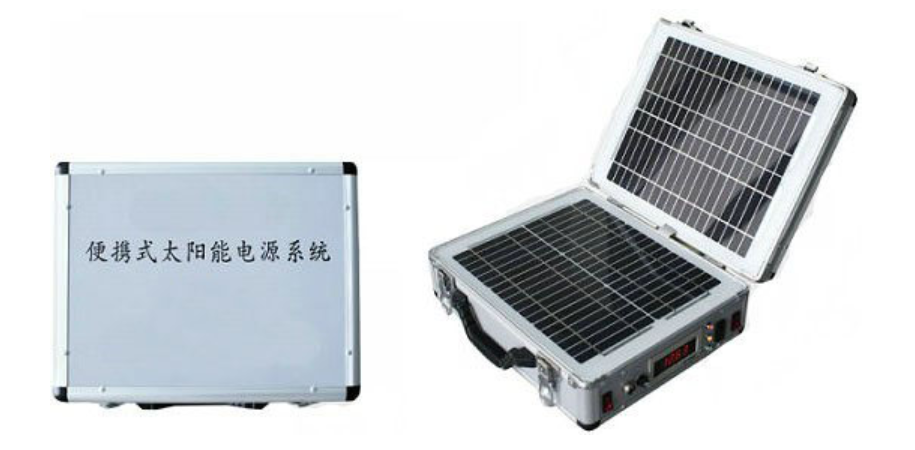

太阳能电池实验箱是一款集教学、实验与实用于一体的太阳能供电与充电系统。它充分利用可再生能源，是节能环保的绿色产品代表。该实验箱核心由太阳能电池组件、智能控制器、高效逆变器及储能蓄电池等部分组成，在光照条件下可自动为内置蓄电池充电，并提供了AC220V交流与DC12V直流两种输出方式，支持交直流同时输出。无论是用于点亮照明灯具、为手机等数码设备充电，还是为小型家用电器供电，它都能胜任，是一款理想的便携式应急电源。特别适合于野外勘探、户外旅行、边防哨所以及内河船只等无市电场合使用。普通家庭配备一台，可在停电时提供必要的应急电力保障，实用价值显著。

一、核心参数与配置

• 太阳能电池组件：20W/12V高效光伏板，确保充足的能量采集。

• 整机尺寸：37cm x 31cm x 14cm，结构紧凑，便于携带与存放。

• 整机重量：约9.51Kg，重量适中，兼顾了便携性与稳固性。

• 输出接口：提供1路AC220V交流输出插座与1路DC12V直流输出端口。

• 储能单元：内置高性能蓄电池，存储太阳能电力。

二、操作面板与功能说明

本太阳能教学实验箱面板设计直观，便于学习和操作：

1. 系统总开关 (ON-OFF-12V)：控制整个实验箱电源。“1”位为接通，“0”位为断开，不用时请置于“0”位。

2. 直流输出端 (OUTPUT 12V)：提供12V直流电输出，请注意连接时的正负极性别接反。

3. 保险丝 (FUSE)：系统过载保护装置。

4. 蓄电池电压表 (AMMETER)：实时显示蓄电池当前电压，方便用户了解储能状态，避免过放。

5. 状态指示灯：

• R (红色)：输出端接通指示。

• Y (黄色)：交流220V输出工作指示。

• G (绿色)：直流输出工作指示及太阳能充电状态指示。

6. 交流输出端 (OUTPUT AC220V)：提供220V交流电输出。

7. 交流输出开关 (ON-OFF-220V)：独立控制交流220V输出的通断。

三、多功能应用场景

这款太阳能实验箱不仅是理想的太阳能教学设备，可用于演示光伏发电原理、储能过程及交直流逆变，同时也是可靠的应急电源：

• 教育教学：完美适用于物理、新能源相关课程的实验，帮助学生直观理解太阳能发电系统组成与工作流程。

• 户外应急：为露营灯、手机、笔记本电脑、小型风扇等设备供电。

• 专业备用：为野外作业仪器、哨所监控设备、船用导航设备等提供后备电力支持。

四、安全使用与维护注意事项

为确保太阳能电池实验箱安全、持久、高效运行，请遵循以下指南：

1. 防撞防潮：设备应避免受到直接撞击，使用后请及时合上箱体。务必防止设备淋雨或处于潮湿环境，以免损坏内部电路造成漏电风险。

2. 安全用电：不使用时，请务必将系统总开关(ON-OFF-12V)拨至“0”（断开）位置。连接负载时，请注意用电器的额定电压与功率。

3. 使用环境：应远离高温热源、高压设备及强高频干扰源，以免影响系统正常工作或导致设备损坏。

4. 及时充电：注意观察电压表显示，当蓄电池电压偏低（欠压）时，应及时置于阳光下进行充电，以延长蓄电池使用寿命。

5. 正确连接：使用DC12V输出端口时，必须确认负载的正负极性，严禁反接，以防短路故障损坏设备或负载
