太阳能电源技术及其应用技术装置

太阳能电源技术及其应用技术装置

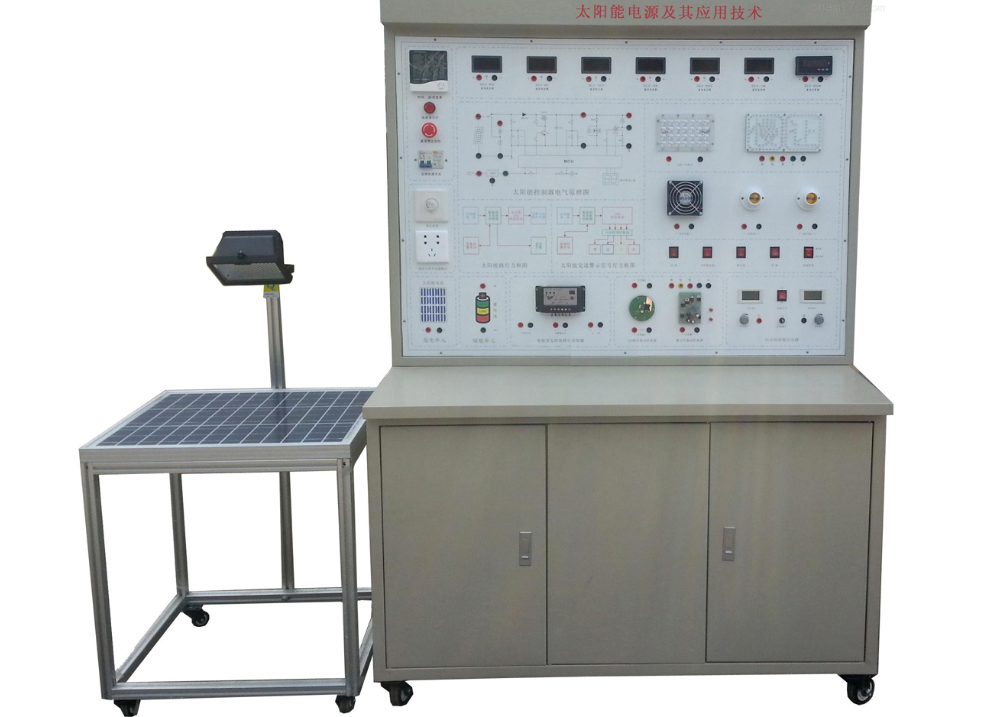

太阳能光伏发电因其资源无限、清洁无公害、分布广泛等核心优势，在城乡照明（如太阳能路灯、太阳能庭院灯）以及通信、工业、监测等领域（如微波中继站、气象水文台站）得到广泛应用。为精准对接职业院校对新能源技术技能的培养需求，专业的太阳能电源技术及其应用技术装置应运而生。本装置是专为教学实训设计的创新平台，旨在帮助学生深度理解太阳能光伏发电原理，并系统掌握其工程应用与运维技能，是开展太阳能电源技术应用实训的核心教学设备。

一、装置核心特点：模拟真实，学以致用

本太阳能电源应用装置的设计紧密围绕教学实效性与技术真实性展开，具备以下突出特点：

• 全天候模拟实训：采用高仿真度氙灯模拟太阳光源，确保所有太阳能电源技术实训项目不受天气、季节与时段限制，随时可开展。

• 真实工业级组件：所配置的太阳能电池板、智能控制器、储能蓄电池、照明与信号光源均采用市场通用标准件，使学生学习的即是未来工作中所用的，深刻理解太阳能电源技术的实际应用场景。

• 模块化灵活配置：整套太阳能电源技术教学装置的各部分采用完全独立的模块化设计，学生可根据对系统原理的理解，自主进行电气连接与系统搭建，充分锻炼工程实践能力。

• 安装与调试灵活：配备标准工业太阳能电池板，支持室内外多种安装方式，倾角可调，便于进行不同环境下的光伏特性实验。

• 多样化应用实训：基于同一平台，可扩展进行太阳能路灯系统、太阳能警示灯以及太阳能无线气象站等多种典型应用场景的实训，全面覆盖太阳能电源技术及其应用的多个维度。

二、详细技术性能参数

本太阳能电源技术及其应用技术装置各项参数均以工业应用为标准，确保实训与岗位需求零距离对接。

1. 模拟太阳光源系统

• 输入电源：AC 220V ±10%，50Hz

• 额定容量：< 1000VA

• 工作环境：温度-10℃ ~ +40℃，相对湿度<85%(25℃)，海拔<4000m

2. 太阳能路灯模块（实训应用实例）

• 光源功率：28W LED

• 工作电压：12VDC

• 相关色温：5500K

• 显色指数：75-85

• 电源效率：>90%

• 使用寿命：50,000 ~ 100,000小时

3. 交通信号警示灯模块

• 输入电压：DC 12V

• 功率消耗：≤5W (单色常亮)

• 发光强度：≥400cd

• 发光角度：≥30°

• 光源色谱：红色628nm，黄色589nm

• 工作温度范围：-40℃ ~ +80℃

• 光源寿命：≥100,000小时

• 可视距离：≥400米

4. 可调直流稳压电源（辅助教学）

• 输入电压：AC 220V

• 输出电压：DC 0-30V 连续可调

• 输出电流：0-2A 连续可调

• 最大输出功率：60W

5. 太阳能光伏组件

• 峰值功率：55 Wp

• 最佳工作电压：17.5 VDC

• 最佳工作电流：3.25 A

6. 电力蓄能单元（储能系统）

• 电池类型：免维护胶体蓄电池

• 额定电压与容量：12V / 22Ah

• 数量：1组

7. 光伏智能控制器（系统核心）

• 额定系统电压：12/24V (自动识别)

• 额定输出电流：10A

• 保护功能：过充保护 (14.2/28.4VDC)，过放保护 (10.8/21.6VDC)

• 工作模式：支持手动、光控、光控+时控等多种模式

8. 独立警示灯模块

• 工作电压：12 VDC

• 功耗：≤5W

• 光强度：≥200 cd

• 闪光频率：40-55 次/分钟

• 可视距离：≥300米

• 环境耐受：-40℃ ~ +75℃

三、核心实训项目清单

利用此套太阳能电源技术实训系统，可开展以下丰富且系统的实训项目，全面构建学生知识体系：

1. 太阳能光伏电池能量转换特性实验

2. 太阳能电池板I-V与P-V负载特性曲线测试

3. 光照强度、温度等环境因素对光伏转换效率的影响研究

4. 太阳能光伏发电系统直接带载运行实训

5. PWM/MPPT光伏控制器工作原理与接线调试

6. 控制器对蓄电池的过充电保护功能验证实验

7. 控制器对蓄电池的过放电保护功能验证实验

8. 太阳能光伏系统驱动典型直流/交流电器负载实训

9. 太阳能路灯工作原理、系统配置与安装接线实训

10. 太阳能警示灯的电路原理、控制逻辑与应用调试实训

11. 离网型小型太阳能光伏发电系统的综合设计与故障排查

四、系统标准配置清单
