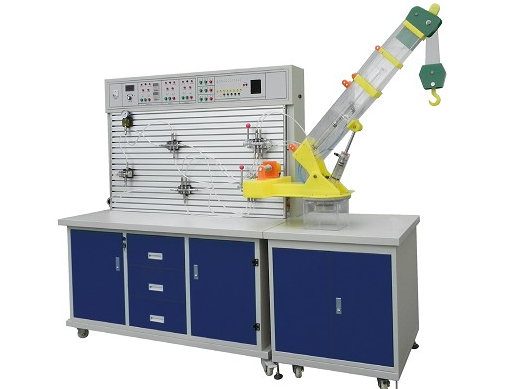

透明液压吊车控制实训装置

透明液压吊车控制实训装置

一、 产品概述：现代化的起重机械教学解决方案

起重机，作为一种在限定范围内实现重物垂直提升与水平搬运的多动作起重机械（亦称吊车），是物料搬运领域的核心装备。为满足现代化教学需求，透明液压吊车控制实训装置应运而生。本装置是将真实汽车起重机的结构原理与工作过程高度浓缩，并移植到课堂环境的先进教学产品。它通过全透明化的设计与双控制系统（继电器与PLC），为学员提供了一个直观、安全、功能全面的液压传动与电控技术综合学习平台。

二、 透明液压吊车教学平台的突出核心特点

1. 极致透明，原理一目了然：本透明液压吊车实验台的核心亮点在于其吊车机身与液压系统均采用高强度进口透明有机玻璃精密制作。材料具备耐腐蚀、抗磨损、永不变色的特性，使得吊车内部机械结构、所有透明液压元件的内部构造及油路的实时流动状态清晰可见，演示效果极其逼真，极大降低了原理学习的抽象性。

2. 坚固耐用，移动灵活：装置柜体采用1.2mm厚优质SPCC冷轧钢板经磷化喷塑工艺制成，坚固美观且防锈。底部配置四个高性能万向轮，使得这台可移动式液压吊车实训台能够轻松在教室、实验室之间搬运与定位，极大提升了教学安排的灵活性。

3. 双模控制，对比教学：装置集成两种主流控制方式，是典型的PLC控制液压吊车教学设备：

• 传统继电器控制：帮助学员理解基本电气逻辑与接线原理。

• PLC可编程控制：采用工业级三菱FX1S-20MR控制器，学员可学习编程、调试及自动化控制思想。通过两种模式的对比实操，深刻体会PLC控制在灵活性、可靠性与先进性方面的优势。

4. 模块化设计，扩展性强：作为一款综合性液压与PLC实训装置，它不仅能完成吊车专属动作实验，还支持近二十种液压基本回路实训，满足从基础到进阶的全阶段教学需求。

三、 透明液压吊车实训装置详细技术参数

• 整体尺寸：

• 主实验台：1500mm（长）× 700mm（宽）× 1800mm（高）

• 透明吊车演示台：700mm（长）× 700mm（宽）× 1330mm（高）

• 液压泵站：500mm × 350mm × 300mm

• 电源：AC 220V ±10%， 50Hz

• 动力单元：配备永磁调速电机，无级调速范围0-1500转/分，安全限速1-1500转/分。系统工作压力低（仅需0.3-0.8Mpa），安全压力Pmax≤1.5Mpa，运行平稳，噪声≤58dB（距设备1.5米处测量）。

• 控制核心：三菱FX1S-20MR可编程控制器（PLC）。

四、 核心教学功能与实验项目

（一）核心学习目标

通过本透明吊车液压PLC控制台，学员可实现以下学习目标：

1. 掌握汽车起重机（吊车）的基本结构与传动系统。

2. 深入理解吊车液压系统的组成、工作原理及各元件功能。

3. 掌握吊车手动（继电器）与自动（PLC）两种控制模式的原理、接线与程序设计。

（二）吊车专用动作模拟实验

1. 吊钩上升与下降的液压控制

2. 吊臂向左旋转与向右旋转的回转控制

（三）液压传动基本回路实验（扩展功能）

本装置可作为一套完整的液压基本回路实验台，开展丰富实验，例如：

1. 方向控制回路：换向回路、“O”型机能闭锁回路、液控单向阀闭锁回路。

2. 压力控制回路：压力调定、二级压力控制、减压、增压、卸荷回路。

3. 调速回路：进油/回油节流调速、容积调速（齿轮泵）、复合调速。

4. 多缸控制回路：速度换接、二次进给、顺序动作（顺序阀/压力继电器/行程开关控制）等。
