透明液压装载机PLC控制实训装置
在工程机械教学与技能培训领域，直观理解复杂系统的内部工作原理至关重要。透明液压装载机PLC控制实训装置正是为此而生的创新型教学设备。它巧妙地将真实的装载机作业机构、清晰的液压传动系统和先进的PLC自动控制技术融为一体，通过全透明化的设计，为学员提供了一个“看得见、摸得着、可编程、能互动”的终极学习平台。本装置不仅是学习装载机液压原理的理想模型，更是掌握工业PLC控制技术的绝佳桥梁。
一、 产品核心概述：可视化教学的革命

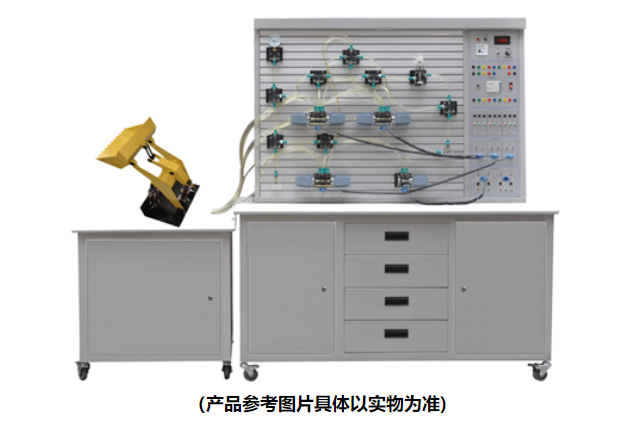

本装置是一款高度仿真的透明液压装载机实训台，专为满足职业院校、技工学校在机电一体化、液压传动、工程机械等专业领域的教学需求而设计。它成功地将大型工程机械——装载机的工作装置（动臂、铲斗）及其液压驱动系统微缩于一台实训设备上。其最大的亮点在于所有关键液压元件与机械结构均采用高强度进口透明有机玻璃制成，使液压油路走向、阀芯动作、油缸伸缩一目了然，完美解决了传统液压教学中“看不见、摸不透”的难题。通过本透明液压PLC控制教学平台，学员可深入进行液压回路搭建、PLC编程控制及装载机仿真作业等一系列综合性、设计性实验。
二、 技术规格与系统构成
电源规格：AC220V ±10%, 50Hz
控制核心：采用三菱FX1S-20MR可编程控制器（12点输入/8点继电器输出），提供稳定可靠的工业级控制。
液压动力单元：配备低噪音液压实验泵站，电机功率250W，系统工作压力0.3-1.3MPa（最高压力2.5MPa），安全节能，完全满足教学演示需求。
结构尺寸：实训桌（1500×700×1750mm）与实训台（750×650×1350mm）分体设计，结构稳固，移动方便。
核心组件：装置由装载机透明液压实训台、电器控制实训台、液压元件库、PLC控制单元等几大部分组成，配置齐全，开箱即可投入教学。
三、 核心优势与教学特点
极致透明，原理直观：整机采用透明有机玻璃精工制作，耐腐蚀、不变色。学员可直接观察装载机液压系统中各类阀体、油缸的内部结构及工作状态，液压油的流动路径清晰可见，极大提升了学习兴趣和理解深度。
双控系统，对比教学：本装置支持独立的继电器控制系统与先进的PLC可编程控制器系统两种控制模式。学员可通过对比学习，深刻体会PLC在控制灵活性、可靠性及编程便捷性方面的巨大优势，完成从传统电气控制到现代工业自动化控制的认知飞跃。
模块化设计，灵活拓展：液压元件均配有独立安装底板，可在铝合金型材面板上自由布局。油路连接采用快换接头，搭建回路快速、清洁、不漏油。这种设计极大地鼓励学生进行创新性回路设计与验证。
仿真作业，贴近实战：装置可真实模拟装载机的“铲斗转动”和“动臂升降”等核心作业动作。将抽象的液压回路原理与具体的机械动作直接关联，使学习更具工程实践意义。
四、 核心实训功能项目
本透明液压与PLC综合实训装置功能强大，可支持从基础到高级的数十个实训项目：
液压基础回路实训：涵盖方向控制、压力控制、速度控制及多缸动作控制四大类共20余种经典液压回路，例如：
换向与锁紧回路（利用O、M、H型中位机能）
压力调节回路（调压、减压、增压、卸载）
调速回路（进油/回油节流调速、调速阀调速）
顺序动作回路（采用顺序阀、压力继电器、行程开关控制）
装载机专项仿真实训：
装载机工作机构认知与原理展示。
装载机专用液压回路的搭建与调试。
铲斗装载与卸料动作的模拟控制。
动臂提升与下降的平稳性控制实验。
PLC高级应用与机电液一体化实训：
PLC编程软件（如GX Works2）的学习与应用。
PLC基本指令、顺序控制指令的编程练习。
PLC与计算机通信、程序在线调试与监控。
PLC控制的液压系统实训：用PLC程序替代传统继电器逻辑，实现对上述各种液压回路的自动化、智能化控制，并进行控制方案的优化设计。
五、 完善的配置清单（摘要）
本装置提供从机械主体、透明液压元件、控制单元到工具附件的完整配置，确保教学顺利进行。主要部件包括：
主体结构：实训桌、控制台、透明装载机实训模型（含铲斗、动臂、拉杆、底座）。
透明液压元件库：各类透明电磁换向阀（二位二通、二位四通、三位四通O/H/M型）、溢流阀、节流阀、调速阀、减压阀、顺序阀、油缸（举升、铲斗、双作用）等。
控制系统：三菱PLC主机模块、电源模块、继电器控制模块、按钮模块。
附件：液压泵站、油箱、透明油管、快换接头、编程电缆、专用工具及详尽的实验指导书与软件光盘。
