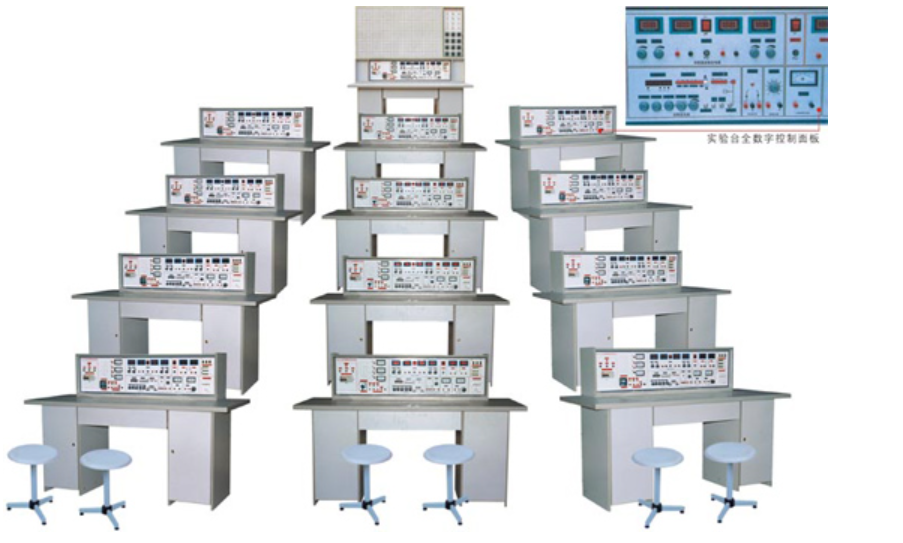

模拟、数字电路实验室成套设备二合一

模拟、数字电路实验室成套设备二合一

当前，国内众多院校在模拟与数字电路实验教学中，普遍面临设备陈旧、管理低效的挑战。常见分体式设备或自制的实验箱，常因工艺粗糙、功能单一，难以满足现代教学大纲的要求，更存在安全隐患。同时，元器件分散、难采购、难管理，导致大量规定实验难以开展。为解决这一系列痛点，我厂融合德国先进理念与国内教学实情，研发推出全新一代模拟、数字电路实验室成套设备，致力于为高教、职教领域提供一体化、专业化的实验解决方案。

二合一设备核心优势：集成、安全、灵活

本系列模拟、数字电路实验室成套设备（二合一）专为高效、安全的实验教学而设计，具有以下突出特点：

1. 模块化灵活实验平台：实验操作桌核心配置通用九孔电路插板，配合全透明元件盒，学生可自由拼插构建电路，直观清晰。元件盒采用压卡式结构，符号永不褪色，维护拆装极为便捷，极大提升了实验的灵活性与趣味性。

2. 集中规范管理：所有实验元器件分类存放在操作桌下部的专用储物柜中，取用方便，彻底解决了元器件繁多、易丢失、难管理的问题，大幅减轻教师课前准备负担，实现实验室的标准化、规范化管理。

3. 完善的安全保护体系：设备集成保险丝、漏电保护开关等多重安全防护机制，为师生提供坚实的用电安全保障，确保实验过程安心无忧。

广泛的教学适用范围

本套模拟、数字电路实验室成套设备适用于高等院校、重点中专、技校及职业学校的电类基础课程，包括但不限于：

• 电工学、电工原理、电路分析

• 模拟电子技术

• 数字电路

• 电气控制设备

该设备是现有实验室升级换代或新建、扩建实验室的理想选择，是衡量学校实践教学条件与水平的重要标志。

实验台结构与性能详解

本系列设备实验台与操作桌结构功能一致，设计科学，集成度高。

一、实验台性能与构成

1. 电源系统：输入为三相四线电源，具备二级保护。

• A组：提供0～430V连续可调三相交流电源及0～240V单相可调电源（部分型号为单相0-250V输出）。

• B组：3-24V分七档可调低压交流电源，最大电流1.5A。

• C组：5V/0.5A固定直流稳压电源。

• D组：双路0～30V/1.5A连续可调恒流稳压电源，具有预设式限流保护功能，电压、电流均采用数字表头指示，精度高，稳定性好（电压稳定度<10⁻²，纹波电压<5mV）。

• E组：单相市电输出插座，方便外接设备。

2. 函数信号发生器：

• 可输出正弦波、三角波、方波、脉冲波、锯齿波、TTL方波等多种波形。

• 频率范围宽达0.1Hz 至 2MHz，分七档调节。

• 最大输出幅度高（开路条件下，1MHz内≤15Vp-p），支持直流偏置、压控振荡(VCF)及占空比调节，功能全面。

3. 智能测量与辅助单元：

• 频率计数器：6位数码管显示，测频范围1Hz-100MHz，闸门时间可调。

• 单次脉冲源：手动触发，输出正负脉冲。

• 音频功率放大器：用于信号放大与寻迹。

• 七段译码器：集成3组译码器与数码管，专为数字电路实验设计。

• 外测交直流电压/电流表：精度0.5级，数字显示，测量方便。

4. 直流电机实验单元（部分型号配备）：

• 提供0-220V可调直流电机电源、调速环节（Ra、Rf调节）及专用指示电表（Ia、If），支持电机拖动相关实验。
