智能型电工、电子、电拖实验室成套设备
在电工电子与电力拖动教学领域，传统分体式设备或自制实验装置常面临功能不全、管理不便、安全性存疑等挑战。为满足现代实践教学对集成化、智能化、安全性的高标准需求，我们倾力打造了新一代通用智能型电工、电子、电拖(带直流电机)实验室成套设备。本产品深度融合智能测量技术，集电工基础、电子技术、电机拖动实验于一体，是高校、职校、技校实验室升级换代、提升综合实力的理想选择。
产品核心优势与特点
本款智能型电工电子电拖实验台在设计上以教学需求为本，具备以下显著优势：
智能测量，数据一目了然：设备集成高精度智能型交流电路测量电表，可同时测量并液晶显示电路电流(I)、电压(U)、功率(Kw)、电能(Kwh)及工作时间(T)，将传统分散测量集成于一体，数据读取直观，极大提升了实验效率和教学演示效果，充分体现“智能”内核。
模块通用，实验灵活高效：实验台中央配备大型注塑通用电路板，板面布满标准化互联插孔。配套的透明元件盒可自由组合拼插，电路构建直观便捷。元件符号永久清晰，采用科学压卡结构，维护简易。这种模块化设计使通用智能型实验室成套设备能轻松适配从电路原理到数字逻辑的广泛实验。
电拖集成，专攻电机控制：产品专门集成直流电机实验单元（含0-220V可调电源、调速装置及测量电表），完美支持《电力拖动》课程教学。这使得电工电子电拖实验台真正实现了从弱电到强电、从静态电路到动态电机控制的一站式教学覆盖。
全面防护，管理规范有序：配备漏电、过载、短路等多重安全保护机制。所有元器件分类存放于带锁的桌下储物柜中，大幅提升设备管理规范性与安全性，显著减轻教师准备工作负担。
性能强劲，指标行业领先：电源输出稳定，信号源频带覆盖宽（5Hz-550kHz），输出功率足，为复杂实验提供可靠保障。整机绝缘电阻高，漏电保护灵敏，确保师生安全实验。

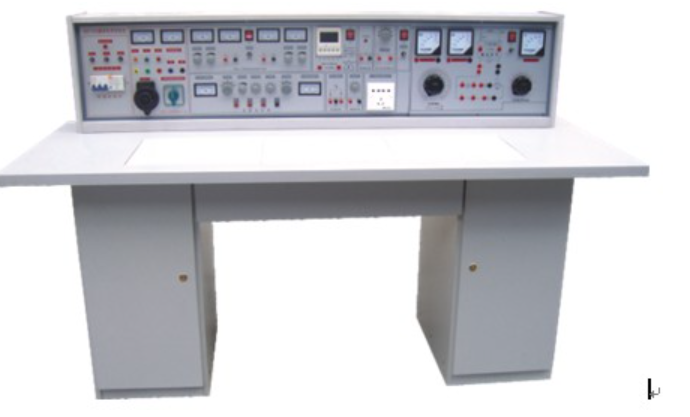

实验台结构与功能布局
本通用智能型实验室设备结构设计严谨，功能区划清晰，操作人性化。主要功能结构如下表：
功能区 | 核心组件 | 功能简述 |
|---|---|---|
主控与电源区 | 总开关（带保护）、三相指示、电压表/转换开关 | 提供三相四线安全输入，实时监控电源状态。 |
交流电源输出 | 多档低压交流输出（3-24V）、交流电流表 | 为低压交流实验提供可变电源。 |
直流稳压电源 | 双路0-30V/2A可调稳压稳流电源、固定5V输出 | 提供高精度、可调、双路直流电源，满足模拟/数字电路需求。 |
信号发生与处理 | 函数信号发生器、音频功率放大器、单次脉冲源 | 产生正弦波、三角波、矩形波，具备信号放大与脉冲触发功能。 |
智能测量与电拖 | 智能型交流测量电表、直流电机实验单元（电源、调速、电表） | 智能测量多种电参数；专属支持直流电机启动、调速、测量实验。 |
实验与存储区 | 160×70cm实验桌、通用电路板、带锁左右储物柜 | 提供宽敞实验空间与模块化元件存储，管理规范。 |
主要技术规格指标
输入电源：三相四线制。
输出电源：
A单元：三相四线输出。
B单元：交流3V、6V、9V、12V、15V、18V、24V分档输出。
C单元：双路0～30V连续可调稳压稳流电源，预置限流保护，最大电流2A。
D单元：固定直流5V/0.5A输出。
E单元：0～240V连续可调交直流电源。
信号源：函数信号发生器，频率范围5Hz-550kHz，输出正弦波、三角波、矩形波。
智能测量：智能型多功能交流电表，可同时测量I、U、Kw、Kwh、T，液晶显示。
安全规格：绝缘电阻 > 5MΩ，漏电保护动作电流 ≤ 30mA
