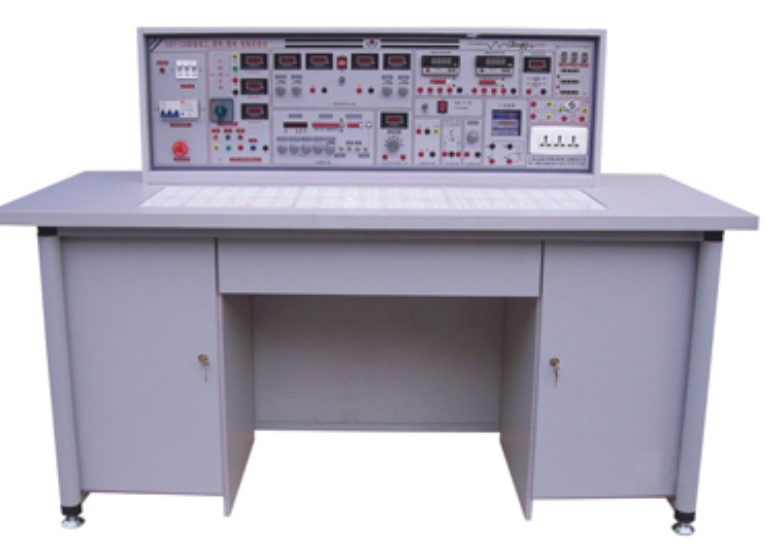

高级电工、模电、数电、电力拖动实验台

高级电工、模电、数电、电力拖动实验台

在工程实践教学不断向深度与广度拓展的背景下，高等院校、高水平职业院校及科研机构对实验设备的功能集成度、技术先进性与教学适用性提出了更高要求。为此，我们推出这款高级电工、模电、数电、电力拖动实验台。本设备创新性地将电工基础、模拟电子技术、数字电路与电力拖动控制四大核心课程实验平台融为一体，构建了一个功能强大、安全智能、扩展灵活的一体化实验环境。它不仅能够全面覆盖相关课程大纲的全部实验要求，其开放的平台设计更支持课程设计、毕业设计及学生创新开发，是实验室实现设备更新换代、规模扩建与教学水平升级的理想选择。

一、 产品核心优势与设计理念

本系列高级电工模电数电电力拖动实验台是在前几代产品基础上进行全面技术升级的成果，其设计充分体现了“安全、智能、开放、综合”的现代教学理念。

1. 完善的安全保护与人性化设计：设备集成嵌入式保险与漏电保护开关，强弱电实验分离。强电部分（电工、电力拖动）采用隐蔽式高安全性电学插座，接触可靠；继电器、接触器等均封装于独立模块箱，接线端口标准化，极大提升了操作安全性并降低了元件损耗。实验台115cm的合理高度，便于教学讲解与实验室布局。




2. 智能化测量与丰富信号源：配备高精度智能化数字交直流电表，具备量程自动切换、超限报警与回差设定功能，测量精准便捷。函数信号发生器可输出多种波形，频率范围宽（0.1Hz-2MHz），并配有高精度频率计，满足从低频到高频的各类电路测试需求。




3. 模块化、开放式实验平台：




• 弱电平台：模电与数电实验在九孔通用实验底板上完成，采用透明元件盒与进口高可靠性集成座，电路搭建灵活直观，芯片插拔方便，极大激发了学生的动手与创新能力。




• 强电平台：电力拖动与部分电工实验通过专用模块箱连接，线路清晰，操作规范。




• 这种分立式元件与模块化结构，使设备超越了固定实验的限制，支持师生进行自主设计性、开发性实验，为创新教学提供了卓越平台。




4. 专属电力拖动与电机实验功能：作为四合一实验台的特色，专门集成了直流电机调速环节、高压直流电源（0-220V） 及电机电枢、励磁电流指示表，可安全、深入地完成直流电机启动、调速、制动等经典电力拖动实验。




二、 实验台详细构成与技术规格

本设备由高性能实验台主体与坚固的实验操作桌组成，配置齐全，性能卓越。

（一）实验台主体功能详解

1. 多功能交直流电源系统

• 输入：三相四线，带电源指示。




• A组输出：0-380V连续可调三相交流电源，同时提供0-240V单相可调电源（配置1.5KVA自耦调压器及三只液晶电压表）。




• B组输出：多档位低压交流电源（3-24V），最大电流1.5A。




• C组输出：固定低压直流稳压电源（+5V, +12V, -12V），为集成电路供电。




• D组输出：双路0-30V可调直流稳压稳流电源，数字表显示，自动换档，具备预设限流功能。




• E组输出：通用单相市电插座。




2. 智能测量与信号单元

• 智能电表：0.5级精度的智能交流/直流电流表，多量程，具报警功能。




• 函数信号发生器/频率计：可产生正弦波、三角波、方波等七种波形，频率范围0.1Hz-2MHz，具备压控振荡（VCF）和输出衰减功能。内置等精度频率计，测频范围达100MHz。




• 内置实用组件：集成单相电度表与日光灯实验组件，方便相关实验安全直观地进行。




• 其他单元：七段译码器、音频功率放大器、单次脉冲源等。




3. 电力拖动专用单元

• 直流电机调速控制环节。




• 直流电机励磁电流与电枢电流监测表。




• 0-220V可调高压直流电源输出。




（二）标准实验室配置（以24座为例）

• 学生单元：12张实验操作桌（一桌两座），配12台实验台主机。桌面中央为通用电路插板。




• 示教系统：1套示教控制台，含演示屏，可统一管理学生台电源。




• 器材配备：涵盖继电控制实验箱、三相异步电动机、交直流电表、万用表、全套电工工具以及数量庞大的透明创新实验元件盒（内含电阻、电容、电感、二极管、三极管、集成电路等），足以支持所有基础与扩展实验。




三、 可支持的核心实验项目体系

凭借其综合性能，本高级电工模电数电综合实验设备可支持上百个实验项目，主要分为四大模块：

（一）电工原理与电路分析实验

包括电工仪表使用、电路定理验证（基尔霍夫、戴维南等）、交流电路研究（RLC串并联谐振、功率因数提高）、三相电路、变压器与互感实验等。

（二）模拟电子技术实验

涵盖半导体器件特性、基本放大电路（单管、多级、差分）、集成运算放大器应用（线性与非线性电路）、功率放大电路、直流稳压电源等。

（三）数字电路实验

包括门电路测试、组合逻辑电路（编码器、译码器、数据选择器）、时序逻辑电路（触发器、计数器、寄存器）及综合数字系统实验。

（四）电力拖动（电气控制）实验

此为电工电拖综合实验平台的核心特色，可完成：

1. 三相异步电动机的直接启动、点动、自锁控制。




2. 三相异步电动机的Y-△降压启动控制（用时问继电器）。




3. 接触器联锁的电动机正反转控制。




4. 按钮、接触器双重联锁的电动机正反转控制。




5. 工作台自动往返电气控制。




6. 基于专用模块的直流电机启动、调速与制动实验。
