通用电力拖动实验室成套设备(带直流电机实验)
一、 产品概述与核心优势
本设备是在成熟稳定的“通用电力拖动实验室成套设备”基础上，进行重要功能升级而研制成功的一体化教学平台。其核心升级在于创新性地增加了交直流调压环节、直流电机调速环节以及直流电机。因此，本套通用电力拖动实验室成套设备(带直流电机实验)不仅能够完整涵盖前代产品的所有实验内容，更能全面满足教学大纲对基础直流电机实验的深度要求。
该设备的成功研制，精准解决了长期困扰广大院校的三大难题：直流电机实验专用元器件难以购置、难以管理，以及由此导致的实验课程难以开设。通过科学设计，本设备将交直流电机实验有机融合于一体，实现了教学资源的集约化，显著节省了实验室占用面积，节省了管理人员的配置需求，并最终为学校节省了大量资金投入。
本设备以安全可靠为根本，以实验操作方便为准则，是一套设计完善、功能强大的电力拖动实验室设备。对于追求高效率、高性价比实验室建设的学校而言，这款通用电力拖动实验室成套设备(带直流电机实验)无疑是实现一步到位、上规模、上档次的理想选择。
二、 研发本产品的重大意义
通用电力拖动实验室成套设备(带直流电机实验)的推出具有重要的现实意义。它彻底打破了学校在开设直流电机相关课程时的资源壁垒，将曾经繁琐、高成本的实验准备变得简单高效。其一体化设计理念，将交流电机与直流电机的实验平台完美整合，避免了设备重复购置，极大提升了实验室的空间利用率和设备使用率。这款安全可靠、操作便捷的电力拖动实验室设备，是推动相关专业实践教学标准化、现代化的重要工具，是广大院校优化实验室配置、提升教学水平的理想选择。
三、 设备结构与功能介绍

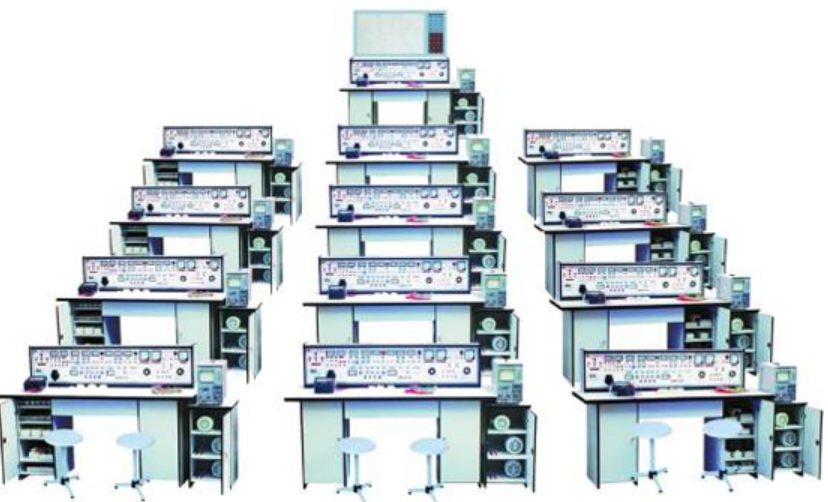

本套通用电力拖动实验室成套设备(带直流电机实验)采用“1台示教台+12台学生台”的标准配置，结构科学，功能明晰。
1. 学生实验台桌
尺寸：160cm × 68cm × 80cm，一台两座布局。
结构：桌面左右各设有一个元件储存柜，用于有序存放实验元器件；中央抽屉用于放置常用工具，保持桌面整洁。
核心：桌子中部安装有通用实验底板，进行实验时，只需将模块化元件盒插入底板，即可快速完成电路连接，方便高效。
2. 示教控制台
具备集中控制功能，可统一管理12张学生实验台的电源通断。
配备大型示教屏，便于教师进行电路演示与原理讲解，提升教学效果。
其他主要功能与学生实验台保持一致，确保教学示范的准确性与一致性。
3. 通用电力拖动实验台核心功能单元
实验台是设备的功能中枢，集成了电源、控制、测量与核心实验模块：
电源与保护系统：包括电源输入指示、三相熔断器(UFU、VFU、WFU)、具备漏电、过载、短路保护功能的总开关，以及电压换相开关（配合450V电压表监测三相线电压）。
测量显示单元：配备3只2A电流表，分别实时指示U、V、W三相的输出电流。
安全与输出：设有急停按钮，三相四线输出接线座，三相及220V市电插座。
交直流调压电源单元（关键升级点）：
由独立开关控制，配有保险座(FU)。
提供0～240V交流可调输出与0～220V直流可调输出，由250V电压表指示。
该单元为丰富的电机实验提供了灵活的供电保障。
直流电机实验专用单元（核心特色）：
Ra、Rf调节旋钮与接线座：用于直流电机调速实验，可调节电枢电阻和励磁电阻。
直流电机Ia、If指示表：专门用于监测直流电机运行时的电枢电流(Ia)和励磁电流(If)。
此单元是本设备能完成全套直流电机启动、调速、反转、制动实验的关键。
四、 设备标准配置清单
序号 | 名称 | 型号/规格 | 单位 | 数量(总) | 备注 |
|---|---|---|---|---|---|
1 | 保险管 | 2安培 | 只 | 78 | |
2 | 交流接触器 | CJ10-10A 380V | 个 | 78 | 已装元件盒 |
3 | 指示灯 | ZY-5 | 个 | 39 | 已装元件盒 |
4 | 整流二极管 | IN5408 | 只 | 65 | 已装元件盒 |
5 | 电阻 | RX-510Ω/30W | 只 | 39 | 已装元件盒 |
6 | 钮子开关 | KN1×2 | 只 | 39 | 已装元件盒 |
7 | 行程开关 | LX19-001 | 只 | 52 | 已装元件盒 |
8 | 按钮（红） | LA19-11 | 只 | 26 | 已装元件盒 |
9 | 按钮（绿） | LA19-11 | 只 | 52 | 已装元件盒 |
10 | 倒顺开关 | KO-3 380V/10A | 只 | 13 | 已装元件盒 |
11 | 三相闸刀 | 380V 15A | 只 | 13 | 已装元件盒 |
12 | 三相双投闸刀 | 380V 15A | 只 | 13 | 已装元件盒 |
13 | 热继电器 | JRO-20/3 | 只 | 26 | 已装元件盒 |
14 | 时间继电器 | JS7-1A 380V | 只 | 26 | 已装元件盒 |
15 | 变压器 | BK-25W 380V/6.3V/36V | 只 | 13 | 已装元件盒 |
16 | 导线 | 铜芯线1.13MM | 米 | 若干 | 已装元件盒 |
17 | 尖咀钳 | - | 把 | 13 | |
18 | 螺丝刀 | - | 把 | 39 | |
19 | 万用表 | MF-500型 | 个 | 13 | |
20 | 交流电动机 | Y/Δ 380V | 台 | 26 | |
21 | 直流电机 | - | 台 | 13 | 核心实验部件 |
五、 可完成实验项目列表
本套通用电力拖动实验室成套设备(带直流电机实验)支持以下经典实验，涵盖交流电力拖动与直流电机控制全系列：
闸刀开关正转控制线路
接触器点动正转控制线路
具有自锁的正转控制线路
具有过载保护的正转控制线路
倒顺开关控制正反转控制线路
接触器联锁的正反转控制线路
按钮联锁的正反转控制线路
按钮接触器复合联锁控制线路
自动往返行程控制线路
接触器控制串联电阻降压起动线路
时间继电器控制串联电阻降压控制线路
手动Y/△降压起动
接触器控制Y/△降压起动
时间继电器控制Y/△降压起动
QX3-13型Y/△自动起动控制线路
半波整流能耗制动控制线路
全波整流能耗制动控制线路
C620车床电气控制线路
手动降压起动
单相运行反接制动控制线路
电动葫芦电气控制线路
C6163车床电气控制线路
控制电路联锁控制线路
主电路联锁控制线路
直流电机启动实验
直流电机的调速实验
直流电机的反转实验
直流电机制动实验
