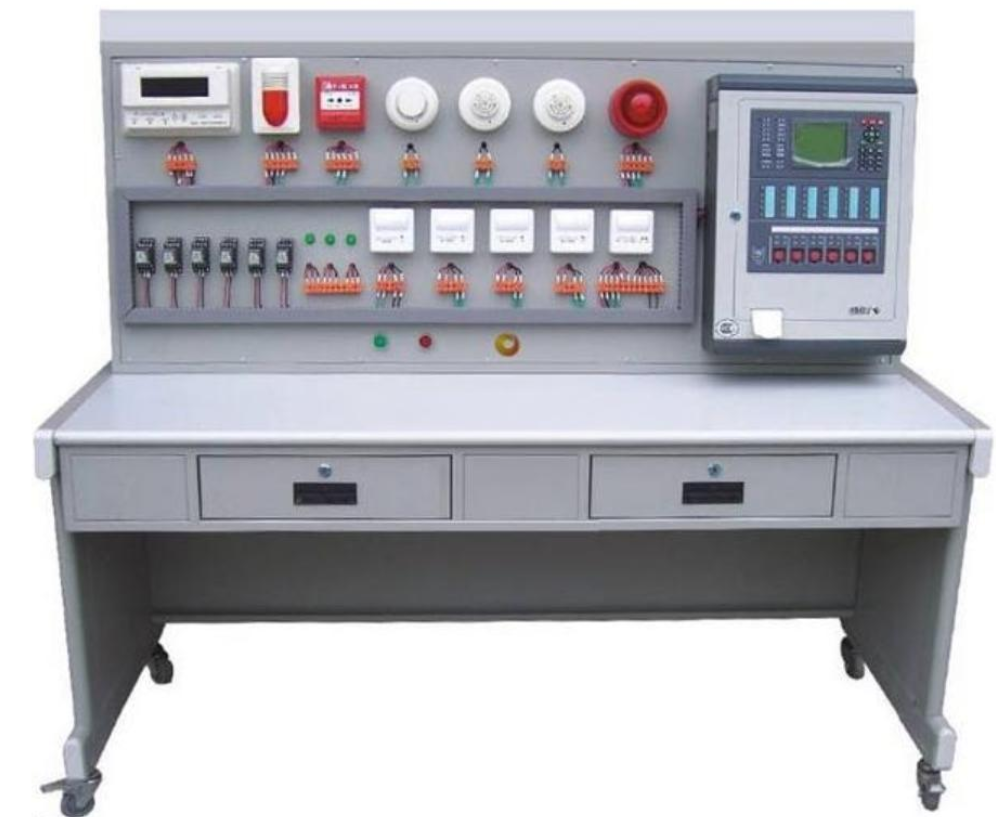

火灾报警联动系统实训装置（环路式）

火灾报警联动系统实训装置（环路式）

（一）火灾报警联动系统实训装置（环路式）系统概述

本火灾报警联动系统实训装置（环路式）是专为消防教学与技能培训设计的专业设备。该装置核心功能是通过模拟消防系统中各类探测设备（如烟感探测器和温感探测器）的参数变化来实现火灾报警，并依托环路式总线结构，执行一系列报警联动控制逻辑。本环路式火灾报警联动系统实训设备能够全面支持模拟火灾报警、联动控制操作演示、系统参数设置、联动编程、线路设计、网络组建，以及各类线路故障和设置故障的判断与排除等实训项目，是培养消防系统安装、调试与维护人才的重要工具。

（二）环路式火灾报警联动系统产品特点

1. 灵活接线：实训器件采用端子排方式连接，学员可根据不同实训需求，自由组合构建多样化的消防回路，深入理解火灾报警联动系统实训装置（环路式）的布线原理。

2. 功能完备：装置集成了工程主流的火灾显示盘及完整的联动控制功能，真实模拟实际应用场景，确保实训内容与行业标准接轨。

3. 先进结构：系统采用典型的环路式总线结构，稳定可靠，便于理解和掌握现代智能消防系统的架构精髓。

（三）火灾报警联动系统实训装置技术参数

1. 实训台工作电源：AC220V±10% 50Hz

2. 工作环境：环境温度-20℃～+45℃，相对湿度＜85%

3. 装置外形尺寸：1668mm×805mm×1484mm

（四）火灾报警联动系统（环路式）实训内容

本装置可完成以下核心实训任务，全面覆盖消防系统工程技术要点：

1. 环路式火灾报警联动系统设备认知与接线操作实训。

2. 报警控制器、短路隔离器及联动接口模块的安装、连接与调试。

3. 火灾显示盘的安装、连接、地址编码与信息查询操作。

4. 各类火灾探测器（烟感、温感）在环路中的安装、编码与测试。

5. 输入/输出模块、声光报警器、手动报警按钮的安装、连接与编程。

6. 总线设备地址编码设置与系统登录管理。

7. 火灾报警联动系统实训装置的数据记录查询与设备管理操作。

8. 消防设备的远程启停与单点控制操作。

9. 基于实际逻辑的消防联动编程实训。

10. 环路总线线路常见故障（如短路、断路）的诊断与处理。

11. 联动程序设置错误的排查与纠正。

12. 独立设计并安装一个简易的环路式火灾报警联动应用系统。

（五）火灾报警联动系统实训装置（环路式）基本配置

1. 电源控制屏：铁质双层喷塑结构，提供带过流保护的单相220V交流电源。

2. 实训柜/桌：坚固的钢制结构，桌面为防火耐磨板材，带抽屉与柜门，底部配有万向轮与调节脚杯，便于移动与固定，专为优化火灾报警联动系统实训装置操作体验而设计。

3. 火灾报警控制器(联动型)：

• 192×64点阵液晶屏，中文信息显示。

• 支持现场编辑总线设备信息。

• 存储256条事件记录。

• 可现场编辑联动公式。

• 提供2个总线回路，支持多达254个现场器件，体现环路式强大扩展能力。

• 具备RS485通讯口，可连接火灾显示盘等外围设备。

4. 火灾显示盘(GK621)：通过RS485总线与控制器联网，实时显示本区域火警与事件信息。

5. 探测器件：包含智能光电感烟探测器、差定温感温探测器、可燃气体探测器及通用底座。

6. 输入/输出模块：编码单输入模块用于接收信号，编码单输入/单输出模块用于控制各类消防设备（如排烟阀），是联动系统的关键执行单元。

7. 联动盘现场接口：支持三线制接线，提供电平/脉冲两种输出方式，实现启停反馈。

8. 报警部件：包含编码手动报警按钮（带电话插孔）、编码消火栓按钮、火警声光警报器及警铃。

9. 编码与诊断工具：配备电子编码器，用于设备地址编码、类型修改；提供万用表等工具用于线路检测与故障排除。

（六）火灾报警联动系统实训装置（环路式）配置清单
