楼宇工程火灾报警及联动系统实训平台

楼宇工程火灾报警及联动系统实训平台

为精准对接现代建筑智慧消防行业对高素质、高技能人才的迫切需求，楼宇工程火灾报警及联动系统实训平台应运而生。本平台紧密结合国家消防规范与楼宇智能化工程实际，以真实的火灾自动报警及联动控制系统为核心，深度集成消防广播、消防电话、防排烟、消火栓等子系统，专为职业院校、应用型本科高校及消防技术培训机构设计。它旨在通过系统化的项目实训，全面提升学生在消防系统的设计、安装、接线、编程、调试、运维及故障排查等方面的核心工程实践能力，是楼宇智能化设备安装与运行、建筑电气、消防工程技术、安防技术等相关专业不可或缺的理想教学与考核平台。

一、 设备概述与教学定位

本装置紧跟智能建筑与智慧消防发展趋势，以真实的工程任务为导向，融合了自动控制、计算机网络通信、综合布线与系统集成等多项前沿技术。它不仅可用于原理演示、技能实训，更能胜任工作任务设计、过程考核、技能鉴定乃至工程项目设计等多元化教学需求。通过在该楼宇消防实训系统上的强化训练，学生能够系统掌握专业技术与实战技能，同时有效培养严谨的工作作风、团队协作精神、创新思维及卓越的职业素养。

二、 技术规格与安全特性

• 电源输入：单相三线制，AC220V ±10%，50/60Hz；

• 安全保护：配备完善的接地、漏电（动作电流≤30mA）、过压、过载及短路保护，全方位保障实训安全；

• 整机功耗：≤300W，高效节能；

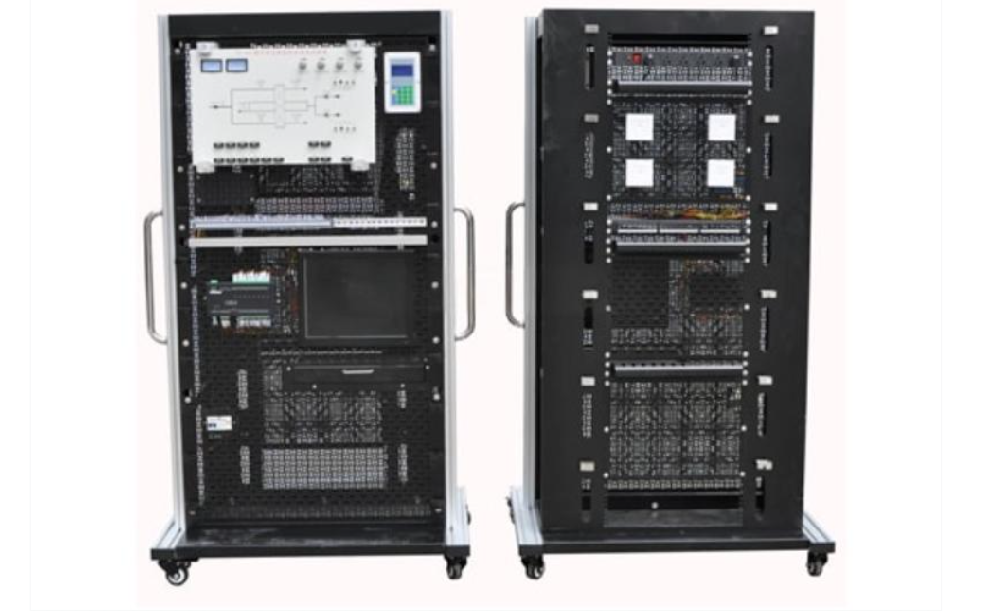

• 外形尺寸：1060mm（宽）× 1900mm（高）× 800mm（深），采用坚固美观的工业铝型材支架，结构稳定，布局合理。

三、 系统构成与核心配置

本楼宇工程火灾报警及联动系统实训平台采用模块化、网孔板安装结构，配置齐全，高度仿真实际工程现场。

1. 主控与显示单元

• 火灾报警控制器（联动型）：系统大脑，支持编程与联动逻辑设置。

• 嵌入式编程主机与显示器：用于系统编程、监控及CRT图形显示系统软件操作。

• 火灾显示盘：模拟楼层复示功能。

2. 探测与报警单元

• 探测器：包含点型光电感烟探测器、非编码点型感温探测器等，用于火灾信号采集。

• 手动报警按钮、消火栓按钮：模拟人工触发报警。

• 声光警报器：发出声光报警信号。

3. 联动控制与接口单元

• 输入/输出模块、总线隔离器、切换模块：实现控制器与现场设备（如风机、水泵、阀门）的控制与信号反馈。

• 消防电话系统：含电话主机、固定/手提分机、专用模块，实现消防通讯。

• 消防广播系统：含功率放大器、广播模块、音箱，实现应急广播。

4. 模拟执行机构与配套

• 模拟装置：包括排烟风机模拟箱、消防水泵控制箱模拟、270℃防火阀模拟等，安全展示联动动作。

• 综合布线套件：提供配线架、信息模块、水晶头、超五类线缆及专用桥架，训练标准布线技能。

• 工具与耗材：配备全套电工工具、线缆测试仪及安装辅材。

四、 核心实训项目与能力培养

通过在本火灾报警联动教学平台上完成系列化、工程化的实训任务，可全面培养以下关键技能：

1. 系统基础操作与调试

• 火灾报警控制器、火灾显示盘的硬件接线、基本操作与编程。

• 使用电子编码器对探测器、模块进行地址编码。

• 各类探测器、手报按钮、声光警报器的安装、接线与性能测试。

2. 子系统集成与联动编程

• 消防广播系统、消防电话系统的独立调试与通话功能测试。

• 通过消防联动控制系统编程，实现手动/自动模式下，报警信号与防排烟风机、防火阀、消防水泵、应急广播的联动控制逻辑验证。

• 火灾报警监控管理软件的组态、编程与远程操作。

3. 工程实施与故障排查

• 完成从桥架敷设、管线铺设到设备安装的全流程工程训练。

• 进行RJ45模块端接、配线架打线、跳线制作与链路测试等综合布线技能实训。

• 设置并排除系统常见线路故障（如断路、短路）、设备故障及通信故障，提升综合运维能力。

4. 系统设计与应用

• 基于真实场景，进行小型楼宇火灾自动报警及联动系统的方案设计、设备选型与图纸识读。

• 组织并完成全系统联动调试与消防事故应急处理模拟演习。
