楼宇智能安防布线实训系统
为精准对接现代智能建筑行业对高素质技术人才的迫切需求，楼宇智能安防布线实训系统应运而生。本系统是专为中等职业学校、高等职业院校及各类职业培训机构研发的综合性、模块化实训考核平台。它深度聚焦智能楼宇工程中安防布线系统的关键技术环节，全面涵盖对讲门禁、室内安防、周边防范、视频监控、巡更五大核心子系统。通过本系统的强化训练，可显著提升学生在安防设备安装、规范电气接线、系统联动调试、故障诊断与维护等方面的综合工程实践能力，是楼宇智能化设备安装与运行、物业管理、安防工程技术等相关专业理想的教学与竞赛平台。该系统曾作为2010、2011年全国职业院校技能大赛中职组“楼宇智能安防布线调试”赛项的指定竞赛设备，其权威性与专业性得到国家级赛事的充分验证。
一、 系统结构与模块化组成
本套楼宇智能安防布线实训系统采用高度仿真的建筑模型与模块化设计理念，由建筑结构模型、对讲门禁子系统、室内安防子系统、周边防范子系统、视频监控子系统及巡更子系统等部分有机集成。

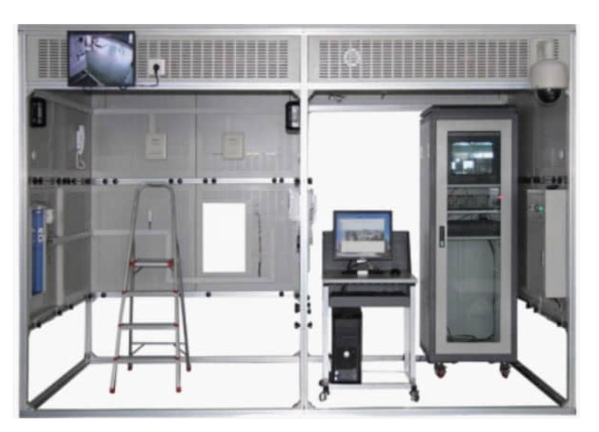

建筑模型基础：系统以标准铝合金工业型材和网孔式安装板构建真实的建筑框架，整体尺寸为3120mm×1580mm×2310mm。模型清晰划分为“智能大楼（小区）”和“管理中心”两大功能区域，真实模拟工程现场。安保区域设有单元门和可开启的单户窗，便于进行可视对讲、门禁控制及周界防范的安装实训。
子系统功能集成：
对讲门禁子系统：实现单元门口机、室内分机与管理中心机之间的可视对讲、刷卡开门、密码开锁及中心管理功能。
室内安防与周边防范子系统：安装有烟感、红外、门磁、幕帘、玻璃破碎、震动、红外对射等多种探测器，模拟真实家居与周界的安全布防与报警联动。
视频监控子系统：配置高速球机、红外摄像机、枪机、半球摄像机等主流前端设备，配合矩阵主机、硬盘录像机及液晶/CRT监视器，完成视频采集、切换、录像与监视全流程训练。
巡更系统：部署信息钮与巡更点，训练离线式电子巡更路线的规划与数据管理。
工程化连接：各区域间采用标准工程桥架进行系统互联，培养学生规范的布线施工习惯。系统支持各模块独立调试与跨系统联动控制，极大提升了楼宇智能安防布线实训的复杂度和综合性。
二、 主要技术性能参数
输入电源：单相三线 220V ±10% 50Hz
工作环境：温度-10℃～40℃ 相对湿度≤85%（25℃）
整机容量：≤1.0kVA
外形尺寸：3120mm（长）×1580mm（宽）×2310mm（高）
安全保护：具备漏电、过载保护，符合国家电气安全标准
三、 核心教学与能力培养目标
通过在本楼宇智能安防布线实训系统上完成一系列项目化任务，能够全面考察和培养学生的以下核心职业能力：
智能安防工程规划与布线实施能力：掌握安防系统管线敷设、桥架安装的标准与规范。
子系统安装与调试能力：独立完成对讲门禁、室内外安防、视频监控、巡更等子系统的设备安装、电气接线、参数设置与功能调试。
系统集成与联动编程能力：实现各安防子系统之间的信息交互与联动控制（如报警触发视频录像、门禁与报警联动等）。
运行维护与故障排查能力：能够对综合安防系统进行日常维护、诊断并排除常见故障。
团队协作与工程素养：在复杂的系统调试项目中锻炼沟通协作、计划组织和规范操作等职业素养。
四、 系统标准配置清单
本楼宇智能安防布线实训系统提供完整的软硬件配置，确保开箱即可开展教学。
1. 基础结构平台
建筑模型（含智能大楼、管理中心区域） 1套
配套电脑桌、钢凳、人字梯、工程安装卡件 1套
2. 核心安防子系统设备
对讲门禁系统：包含彩色可视门口主机、室内分机、管理中心机、联网器、层间分配器及管理软件。
室内安防与周边防范系统：包含各类探测器（红外、烟感、门磁、幕帘、对射等）、报警主机、控制键盘、声光报警器及报警管理软件。
视频监控系统：包含多种类型摄像机（球机、枪机、半球、红外）、数字硬盘录像机（DVR）、视频矩阵、监视器。
电子巡更系统：包含巡更棒、通讯座、信息钮及巡更管理软件。
3. 安装工具与耗材
工具套装：万用表、各种螺丝刀、剥线钳、尖嘴钳、斜口钳等常用电工工具。
布线耗材：PVC线槽、视频接头（BNC）、多芯控制线缆等工程常用材料。
