为深度契合现代职业教育的实践性要求，显著提升技工院校、职业培训机构的焊接与铆接专业技能教学质量，专业化的焊、铆工工艺学示教陈列柜应运而生。本套教学设备紧扣焊工、铆工（常合称“焊铆工”）的核心技能与基础理论，通过系统化、可视化的方式，全面展示从基础原理到高级工艺的完整知识体系。它不仅是焊、铆工工艺学理论教学的立体化延伸，更是强化基本技能训练、培养高素质复合型技术人才的关键实训设备。

一、 设备核心设计与教学定位

在机械制造领域，实现零件间的可靠联接是核心技术，主要方法包括螺钉联接、铆钉联接和焊接。其中，焊接是利用原子间结合实现永久性联接的工艺，而铆接则是经典的机械联接方式。本套焊、铆工工艺学示教陈列柜正是围绕这些核心工艺，精心设计打造的系列化教学展示系统。全套共十个陈列柜，采用模块化设计，将抽象的焊接原理、铆接工艺、操作技法及特种成形技术转化为直观的模型、图表与实物，构建了一个可移动的“沉浸式”工艺博物馆，是焊接与铆接实训室中不可或缺的教学装备。

二、 技术规格与制造工艺

本陈列柜严格遵循工业级标准与教学实用性双重原则设计制造，具体规格如下：

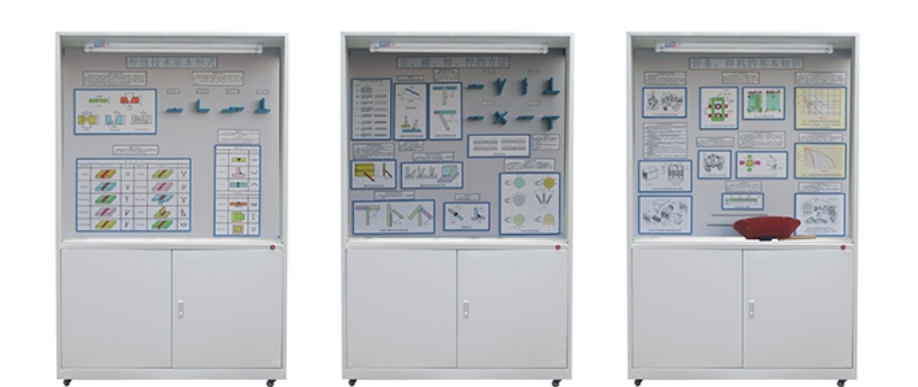

1. 稳固柜体结构：整套设备由十个单体焊铆工艺示教柜并列组成。每个柜体尺寸为1200×400×1900mm（宽×深×高），采用优质SPCC冷轧板精密焊接成型，结构坚固，承载能力强。表面经过中温磷化与专业喷塑处理，防腐防锈，外观整洁美观，确保长期教学使用的耐久性。

2. 高清可视化面板：柜内陈列板面图文并茂，配备详尽的工艺流程图、标准符号说明及文字解析，内容科学准确，层次分明，极大方便了师生观摩学习。

3. 人性化功能设计：柜体下部配备专用储物柜箱，便于分类存放教学模型、工具及实验文档，实现教具管理的规范化。柜底装有高强度万向脚轮，带刹车装置，使得整套焊、铆工示教陈列柜可根据教学需要灵活移动与定位，极大提升了教学场地使用的灵活性。

三、 十大陈列柜教学内容详述

本套焊、铆工工艺学示教陈列柜系统规划了从基础到进阶的十大教学模块，内容全面覆盖国家职业标准要求：

1. 第一柜：焊缝技术基本形式 - 系统展示对接、搭接、角接、T形接头等基本接头形式，以及I形、Y形、U形等各类标准坡口，详解焊缝符号体系。

2. 第二柜：焊接位置与操作技法 - 动态展示平、立、横、仰四大焊接位置，解析不同位置的焊条角度、运条方法（直线形、月牙形、锯齿形等）及焊缝收尾技巧。

3. 第三柜：焊接设备与材料基础 - 以实物和剖视模型展示电焊条结构、交流弧焊机、直流弧焊发电机、整流焊机及埋弧自动焊设备的工作原理与外部特性。

4. 第四柜：气焊与气割工艺原理 - 展示焊炬、割炬的构造与工作原理，详解氧炔焰种类、左向焊法、右向焊法及气割全过程，是焊铆工工艺学中热切割教学的关键。

5. 第五柜：气焊气割设备与工具 - 实物展示氧气瓶、乙炔瓶、减压器、回火防止器及全套辅助工具（钢丝刷、手锤、通针等），强调安全操作规程。

6. 第六柜：电阻焊与碳弧气刨 - 介绍点焊、缝焊等电阻焊原理，重点展示碳弧气刨工艺的设备、操作手法及常见缺陷，拓展特种焊接与清理技术知识。

7. 第七柜：常用金属材料知识 - 展示工字钢、槽钢、角钢、钢板等型材，讲解钢材分类、牌号、热处理工艺及其在焊接结构中的应用，夯实材料学基础。

8. 第八柜：冷作工艺与放样划线 - 系统展示划针、划规、样冲、平台等全套冷作划线工具，并实例演示构件放样基准选择、划线程序等钣金加工基础技能。

9. 第九柜：典型加工成形实例 - 通过卷板、弯管、压型等动态模型，直观演示钢材的机械弯曲、压制成形工艺及变形规律，连接理论与实际操作。

10. 第十柜：特种成形工艺 - 介绍爆炸成形、橡皮成形、液压胀形等先进特种成形技术，开阔学生视野，展现现代制造工艺的广度与深度。
