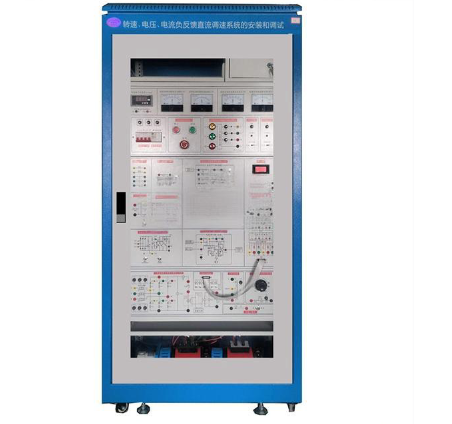

转速、电压、电流负反馈直流调速系统的安装和调试实训系统

二、技术性能

1. 输入电源：三相四线（或三相五线 380V±10％，50Hz）

2. 工作环境：温度-10℃～+40℃，相对湿度＜85%（25℃），海拔＜4000m

3. 装置容量：＜1.0kVA

三、系统配置介绍

1. 电源与变压器模块：

• 3相整流变压器（带开关、短路保护及输出指示）

• 三相同步变压器（380V/3×15V）

• 直流励磁电源（DC110V，1A）

2. 测量与负载模块：

• 指针式直流电压表（150V）×2

• 指针式直流电流表（2A）×2

• 瓷盘可调电阻负载（0～900Ω×2/0.41A串联，或0～450Ω/0.82A并联）

• 功率电阻（120Ω/200W）

• 平波电抗器（0-100mH-200mH-700mH可调）

3. 电机与测速模块：

• 固定电机组钢板底座与测速支架

• 数显转速表

• 直流他励电动机（Un=DC110V，120W，n=1500rpm，绝缘等级E）

• 他励直流发电机（DC110V，1500rpm，绝缘等级E）

4. 电力电子主控模块：

• 三相晶闸管触发电路

• 三相晶闸管整流主电路

• 每只晶闸管设独立阻容吸收与熔丝保护，面板保险座便于更换

• 续流二极管

5. 控制与反馈模块：

• 给定电路单元G（带数显）

• 转速变换电路单元

• 转速负反馈调节器模块

• 电压隔离器电路单元

• 电压负反馈调节器模块

• 三相电流互感器采样单元

• 电流负反馈调节器模块

6. 辅助功能：

• 220V示波器电源接口

• 故障设置单元（不少于8个独立故障点）

• 立式可移动结构，带刹车轮与支撑脚，底部设电机与变压器放置区，上层预留示波器位

四、可完成的实训项目

1. 转速负反馈直流调速系统的安装与调试

2. 电压负反馈直流调速系统的安装与调试

3. 电流负反馈直流调速系统的安装与调试

4. 三相半波整流电路实训

5. 三相全控桥式整流电路实训

五、故障设置与诊断功能

1. 三相同步信号缺相模拟

2. 晶闸管触发电路偏移电压缺失

3. 移相控制电压Uct开路模拟

4. 给定电路单元输出断路

5. 转速变换单元输出断路（转速反馈信号丢失）

6. 反号器单元输出断路

7. 电压隔离器输出断路

8. 电流反馈与过流保护单元输出断路
