变频器工作原理及实训装置

变频器工作原理及实训装置

变频器工作原理及实训装置是现代工业自动化教学的核心设备，广泛应用于高等院校和职业院校的电气工程、自动化控制等专业课程。本文将深入介绍变频器工作原理及实训装置的技术参数、产品结构、基本配置及实验内容，帮助读者全面了解这一教学设备的功能与优势。

一、主要技术参数

变频器工作原理及实训装置采用先进的设计理念，其关键技术参数如下：

• 输入电源：AC380V±5%（三相五线）50Hz，确保变频器工作稳定

• 工作电流：≤4A，满足长时间实训需求

• 环境温度：-5℃~40℃，适应多种教学环境

• 外形尺寸：1600×700×1200mm，结构紧凑，节省空间

• 相对湿度：≤90%（25℃），保证设备安全运行

• 核心部件：德国西门子MM420变频器，性能可靠

这些参数保证了变频器工作原理及实训装置在教学过程中的稳定性和安全性，为学生理解变频器工作原理提供硬件支持。

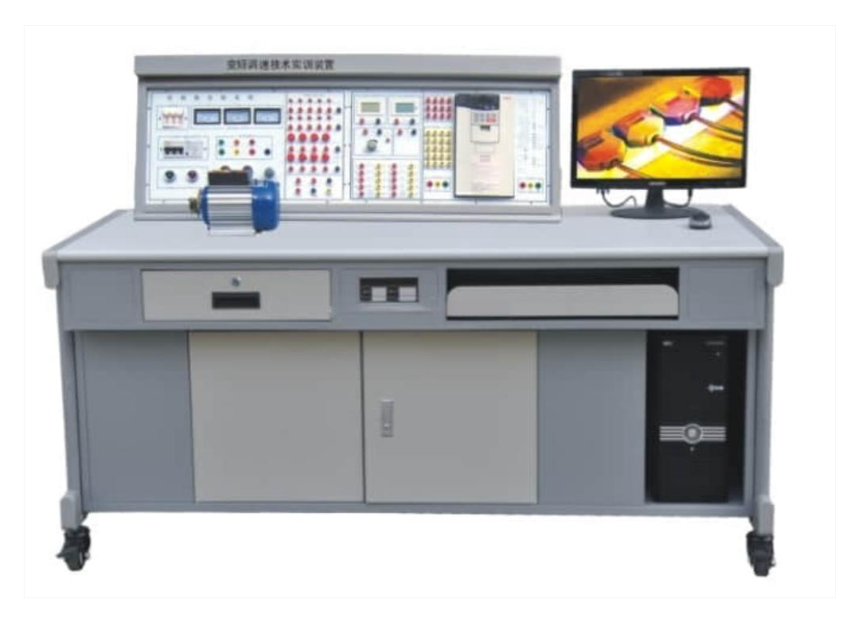

二、产品结构设计

变频器工作原理及实训装置的结构设计注重实用性与安全性：

1. 实验桌：一桌两座设计，采用三聚氰胺双面贴面板，配PVC封边。左右各有一个储物柜，用于存放负载电机等设备，中间抽屉方便放置实验导线和指导书。这种结构优化了变频器工作原理及实训装置的操作空间。

2. 实验台：外壳采用18mm厚三聚氰胺板材，内置钢架结构，安装有实验面板、电器元件及仪表开关。变频器工作原理及实训装置的布局合理，便于学生观察和操作。

3. 实验导线与负载机构：配备三相异步电动机和脉冲编码器，机械负载机构可模拟实际工作条件，帮助学员直观理解变频器工作原理。

4. 安全接插件：所有接插件均采用安全型设计，确保变频器工作原理及实训装置使用过程中的安全性。

三、基本配置清单

变频器工作原理及实训装置的标准配置包括：

• 脉冲编码器1只：用于精度检测

• A5AP件1套：辅助教学组件

• 测速表1只：实时监控电机转速

• 通信电缆：实现设备互联

• 实验导线1套：完整连接线材

• 组态监控软件：可视化操作界面

• 系统接口与通信模块：支持多种通信协议

• 实验桌与实验台各1套：主体教学平台

• 负载机构电机1套：模拟实际负载

• 实验指导书1本：详细操作指南

• 传感器组合：包括温度、压力、气敏传感器各1只

这些配置使变频器工作原理及实训装置能够完成从基础到高级的全系列实验项目。

四、实验内容详解

变频器工作原理及实训装置支持丰富的实验项目，涵盖变频器工作的核心原理：

1. 变频器基本操作实验：帮助初学者熟悉变频器工作原理及实训装置的基本功能

2. 组合和程序运转实验：深入理解变频器控制逻辑

3. 频率跳变与多段速度实验：掌握变频调速技术

4. 开环与闭环系统实验：学习变频器在不同系统中的应用

5. 速度反馈与水位系统实验：应用变频器工作原理解决实际问题

6. 通讯操作与程序运转：实践工业现场通信协议

7. PID控制系统实验：精通变频器在过程控制中的应用

8. 组态实验：整合变频器工作原理与监控系统
