电机系统教学实验装置

电机系统教学实验装置

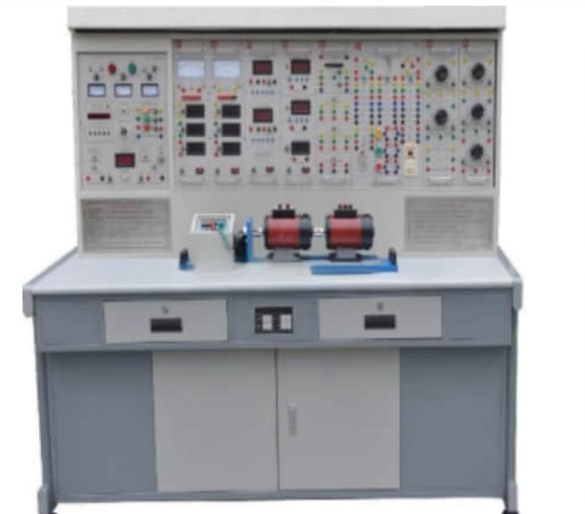

电机系统教学实验装置是现代电气工程教育中的核心教学工具，专为高等院校电机与拖动相关课程设计。本装置综合了“电机学”、“电机与拖动”、“控制微电机”及“工厂电气控制”等课程的实验需求，为师生提供先进的实验平台。本文将详细介绍电机系统教学实验装置的技术参数、实验项目、配置说明及安全体系，帮助用户全面了解这一高效教学设备。

一、总体说明

电机系统教学实验装置是一款高度集成的教学设备，覆盖我国高校多门电气工程课程的实验要求。该装置适用于“电机控制”、“可编程控制器技术”等课程的实验教学，支持教师和研究生进行新实验开发或科学研究。电机系统教学实验装置的设计注重实用性和安全性，是现有实验室设备升级的理想选择。

二、技术说明

电机系统教学实验装置的技术参数如下：

• 输入电源：三相四线（或三相五线）～380V±10% 50Hz

• 工作环境：温度-10℃～+40℃，相对湿度＜85%(25℃)，海拔＜4000m

• 装置容量：＜1.5KVA

• 重量与规格：约160kg，尺寸1700 * 700 * 1600mm

电机系统教学实验装置采用先进电源管理技术，确保稳定运行。其设计符合工业标准，适合长时间教学使用。

三、实验项目

电机系统教学实验装置支持丰富的实验内容，涵盖直流电机、变压器、异步电机、同步电机等多个领域。以下是主要实验项目：

（一）直流电机实验

包括认识实验、直流发电机、直流并励电动机和直流串励电动机等。电机系统教学实验装置提供完整的直流电机测试环境。

（二）变压器实验

支持单相变压器、三相变压器、并联运行等实验。电机系统教学实验装置的变压器模块精度高，数据可靠。

（三）异步电机实验

涵盖三相鼠笼异步电动机工作特性、起动调速及单相电容电机实验。电机系统教学实验装置助力学生深入理解异步电机原理。

（四）同步电机实验

包括三相同步发电机运行特性、并网运行等。电机系统教学实验装置的安全设计确保同步电机实验顺利进行。

（五）电动机机械特性测定

支持直流他励电动机和三相异步电动机的机械特性测试。电机系统教学实验装置提供精确的测绘功能。

（六）控制电机实验

包括永磁直流测速发电机、步进电机、伺服电机等10余项实验。电机系统教学实验装置集成多种控制电机，扩展性强。

（七）继电接触控制与电力拖动实验

支持三相异步电动机控制线路、机床电气控制等实用项目。电机系统教学实验装置模拟真实工业场景，提升实践能力。

四、配置及说明

电机系统教学实验装置的配置包括电源控制屏、实验桌、电机导轨、多种电机模块及测量工具。关键组件如下：

• DQ01电源控制屏：提供可调交流电源、高压直流电源及多重安全保护。电机系统教学实验装置采用隔离变压器和漏电保护器，确保操作安全。

• 实验桌与导轨：结构坚固，带万向轮便于移动。电机系统教学实验装置的导轨保证电机连接同心度，减少噪声。

• 电机模块：如直流复励发电机、三相异步电动机等，电机系统教学实验装置覆盖多种电机类型。

• 测量仪表：包括智能功率表、转矩转速测试仪等，电机系统教学实验装置支持高精度数据采集。

电机系统教学实验装置的连接线采用高可靠防触电设计，耐用且安全。

五、安全保护体系

电机系统教学实验装置的安全体系包括：

• 电压型和电流型漏电保护，防止触电事故。

• 过流保护和定时报警功能，电机系统教学实验装置记录违章使用，促进规范操作。

• 仪表和电源多重保护，确保设备寿命。

电机系统教学实验装置的安全设计符合教育标准，适合实验室环境。
