电工技术实验箱

电工技术实验箱

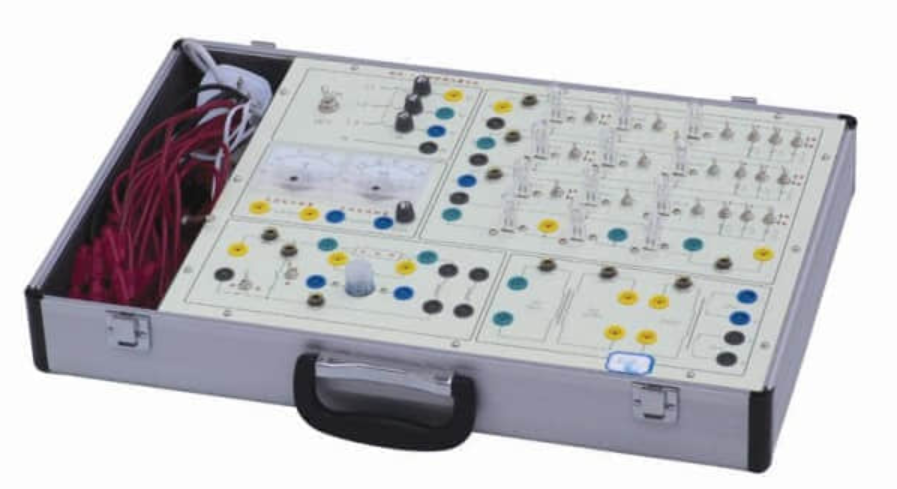

电工技术实验箱是专为电工学及电路原理课程设计的高效教学设备，重点针对强电部分实验，如单相交流电路、三相电路和日光灯电路实验。这款电工技术实验箱采用模块化单元与元件库相结合的创新设计，全部配备欧洲标准安全插座和安全实验导线，确保连线便捷、接触可靠。实验箱面板清晰印刷符号和参数，便于学生识别，结构紧凑实用，安全性能卓越，能有效培养学生的动手能力和故障排查技能。电工技术实验箱广泛适用于各类高、中等院校及职业技术院校的电工实验课程，是强电教学领域的理想选择。

电工技术实验箱系统组成

这款高性能电工技术实验箱包含以下核心组件，确保实验的全面性和安全性：

• 电源系统：三相220V±10%，50Hz电源输入，为电工技术实验箱提供稳定可靠的电力支持。




• 磁耦合元件：配备耦合电感一对，用于互感电路实验研究。




• 变压器模块：单相变压器1只，变压比220V:36V，功率50W，满足变压特性测试需求。




• 负载系统：三相灯组负载（每相可插入15W灯泡3只）和三相电容负载（0.47μF/400V、1μF/400V、2μF/400V各3只），完善电工技术实验箱的负载配置。




• 控制元件：三相开关1只，保险丝座3只，镇流器（20W）1只，以及启辉器、电阻、电容等元件组，增强实验灵活性。




• 测量仪表：指针式电压表和电流表各1只，支持实时数据监测。




• 安全保护：可选配三相四线漏电断路器，进一步提升电工技术实验箱的安全等级。




电工技术实验箱实验项目

通过这款多功能电工技术实验箱，可完成以下重要实验项目：

1. 电路参数测量实验：使用三表法测量电路等效参数，掌握电工技术实验箱的基本测试方法。




2. 交流电路分析：进行正弦稳态交流电路相量研究，深化对强电电路的理解。




3. 互感特性测试：通过互感电路测量，探索电磁耦合现象。




4. 变压器实验：完成单相变压器特性测试，验证变压原理。




5. 三相系统实验：进行三相交流电路电压、电流测量，以及三相电路功率测量。




6. 电能质量分析：实现功率因数及相序测量，拓展应用技能。




7. 综合控制实验：支持其他电工学控制实验，展现电工技术实验箱的扩展性。




这些实验项目充分利用电工技术实验箱的功能，帮助学生从理论到实践全面掌握电工技术。

电工技术实验箱参考教材

本品配套权威教材，包括《电工学》（秦曾煌主编）和《电路》（邱关源主编），均由高等教育出版社出版，确保教学内容与电工技术实验箱实践操作完美结合。

电工技术实验箱以其出色的安全性、丰富的实验项目和可靠性能，成为电工教学不可或缺的工具。选择这款电工技术实验箱，可显著提升实验教学效果，培养学生的实践能力和创新思维。
