电路分析实验箱

电路分析实验箱

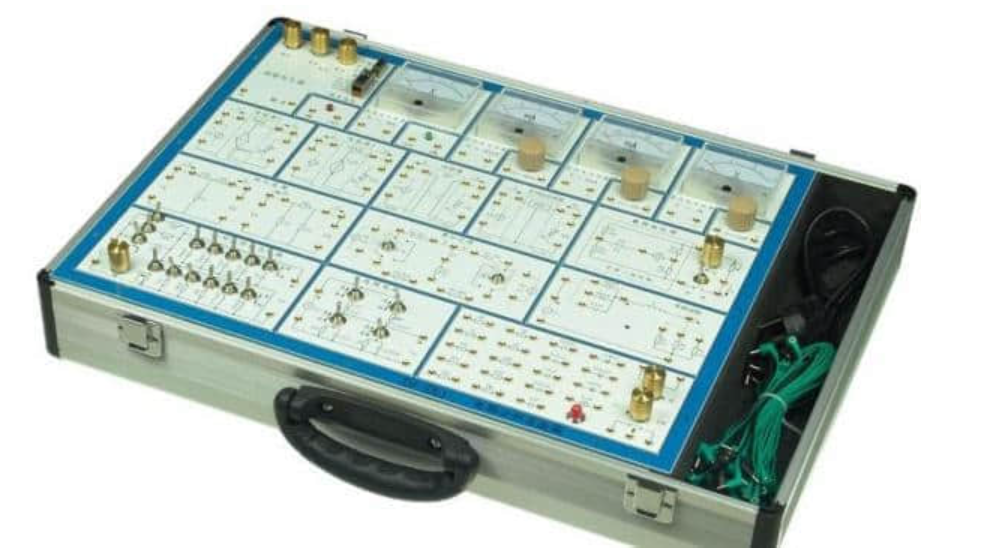

电路分析实验箱是专为电工学课程设计的高效教学工具，主要用于电路分析理论的实验验证，属于弱电类实验设备。这款电路分析实验箱采用先进的模块化结构，各模块独立运作，通过灵活组合不同元件，能够构建多种测试电路。实验板正面印刷清晰电路图，背面安装元器件，所有测试点均配备专用测试孔，确保操作便捷、接触可靠。这种电路分析实验箱设计耐用高效，广泛适用于各种电路实验研究，完美满足各类高、中等院校及职业技术类院校的电工原理、电路分析等课程的教学需求。

电路分析实验箱系统组成

这款高性能电路分析实验箱包含以下核心组件，确保实验的准确性和安全性：

1. 电源系统

   输入：AC220V±10%，50Hz

   输出：±12V/0.5A固定输出，以及±0～12V/0.5A可调稳压电源

   所有输出均配备短路和过载保护功能，支持自动恢复，保障电路分析实验箱的使用安全。

2. 函数发生器

   波形支持：正弦波、方波、三角波

   频率范围：10Hz~90kHz，分四档连续可调

   幅值（Vpp）：方波0～20V、三角波0～15V、正弦波0～10V

   这些功能使电路分析实验箱能够模拟多样化的信号环境，提升实验的灵活性。

3. 测量仪表

   配备指针式电压表头：0～30V及0～3V各1只；指针式电流表头：0～20mA及0～1mA各1只

   电路分析实验箱支持多点同时测试电压和电流的动态监测，确保数据准确性。

4. 器件库

   包含1～2W电阻18只、电容18只、电感3只、二极管（稳压管）3只、电位器4只、开关2只、测电流插座2只等

   丰富的器件配置使电路分析实验箱成为学生自主设计电路的理想平台，培养实践能力。

5. 坚固箱体

   采用铝合金实验箱体，美观大方，耐用性强，为电路分析实验箱提供长期保护。

电路分析实验箱可完成实验项目

这款多功能电路分析实验箱支持以下实验项目，涵盖从基础到高级的电路分析内容：

• 线性与非线性元件的伏安特性研究

• 电位及其与电压关系分析

• 基尔霍夫定理验证实验

• 叠加定理应用测试

• 电压源与电流源的等效变换

• 戴维南及诺顿定理实验

• 受控源VCVS、VCCS的特性研究

• 典型电信号的观察和测量

• RC一阶电路的响应测试

• 二阶电路的响应分析

• RC选频网络特性测试

• R、L、C元件在正弦电路中的特性实验

• R、L、C串联谐振电路研究

• R、L、C并联谐振电路分析

• 双口网络测试

• 其他自定义电路研究

通过这些实验，电路分析实验箱帮助学生深入理解电路原理，提升动手能力和创新思维。

电路分析实验箱参考教材

本品配套权威教材，包括《电工学》（秦曾煌主编）、《电路原理》（周守昌主编）和《电路》（邱关源主编），均由高等教育出版社出版，确保教学内容与电路分析实验箱完美结合。

电路分析实验箱以其全面的功能和可靠性，成为电工教学的核心工具。选择这款电路分析实验箱，可显著提升实验效率和教学效果，是院校实验室的理想选择。
