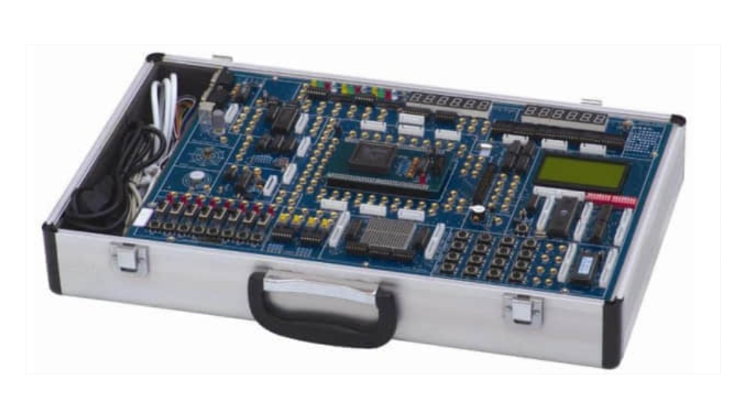

实验开发系统
实验开发系统是一种先进的多功能、高配置、高品质的EDA教学与开发设备，专为提升学习效率而设计。该系统以闭环实验为主，内容形象生动、富有趣味性，让学生在“学中玩、玩中学”，显著提高学习效果。这款高品质实验开发系统广泛适用于各层次高等院校的EDA教学、课程设计和毕业设计，同时也满足科研院所的项目开发需求，是理想的EDA实验开发平台。
一、实验开发系统的产品特点
实验开发系统具备以下核心优势，确保其高效性和实用性：
灵活的双板式结构：实验开发系统采用“主板（基本实验系统）+适配板（下载板）”的创新设计，配置极为灵活。适配板支持选配Altera、Lattice、Xilinx等国际知名PLD公司的多种ISP或现场配置CPLD/FPGA芯片，实现编程下载。该系统可自动识别不同工作电压的CPLD/FPGA，无需跳线切换，安全可靠，适合学生高密度实验操作，体现了高配置实验开发系统的先进性。
混合电压兼容功能：实验开发系统提供全面的混合电压（MV）兼容能力，支持5V、3.3V、2.5V、1.8V等多种芯核电压的CPLD/FPGA器件编程下载和实验开发。这种设计避免了单5V EDA实验系统过时淘汰的风险，确保教学实验开发系统的长期适用性。
自主连线与资源最大化：在实验开发系统中，可编程PLD器件与实验模块采用自主连线方式，在有限资源下最大化连接输入输出器件和模块。该系统支持从简单数字电路到复杂数字系统的设计实验，PLD资源完全开放，还可用于项目开发，突显多功能实验开发系统的扩展性。
智能管理功能：实验开发系统配备单片机管理系统和128x64 LCD显示屏，实时提供实验信息。用户可自定义修改管理数据，增强交互性，使教学实验开发系统更智能便捷。
二、实验开发系统的硬件配置
实验开发系统的硬件配置丰富多样，确保全面覆盖实验需求：
主板支持多种下载板适配，基本配置为Altera 1K30，其他可选配；
显示模块：6位动态扫描显示电路、6位静态锁存显示电路、12位发光二极管显示电路；
输入模块：8位二档开关及电平指示电路、8位按键开关电路、2位脉冲开关电路；
输出模块：电子音响模块、16x16 LED点阵显示模块、128x64 LCD液晶显示模块；
转换模块：A/D 0809转换器、D/A 0832转换器；
时钟源：提供4MHz至1Hz多档信号；
接口扩展：MCS-51单片机总线接口、40芯I/O扩展接口、RS232接口、VGA接口、PS/2接口；
其他组件：5V蜂鸣器、四相步进电机、4x4小键盘、存贮器EPROM27256。
这种高配置实验开发系统硬件组合，为EDA实验开发提供了坚实基础。
三、实验开发系统的实验项目
实验开发系统涵盖广泛实验内容，分为三大类，助力学生循序渐进掌握技能：
基本实验
通过实验开发系统进行基础数字电路设计，包括：七人表决器、四位加法器、BCD码加法器、格雷码变换器、四位并行乘法器、触发器设计等。这些实验利用EDA实验开发系统强化核心概念。
模块实验
实验开发系统支持模块化实验，如：A/D 0809转换、D/A 0832转换、步进电机控制、LED点阵显示、电子时钟、LCD显示、VGA接口、键盘扩展等。模块实验开发系统注重实际应用，提升动手能力。
数字系统设计
高级实验包括数字钟、频率计、交通灯、数字锁、出租车计费器等，通过实验开发系统实现复杂系统集成，培养工程设计思维。
实验开发系统以其实用性和创新性，成为EDA教育的重要工具。选择这款多功能实验开发系统，可显著提升教学质量和研发效率。
