一、系统概述

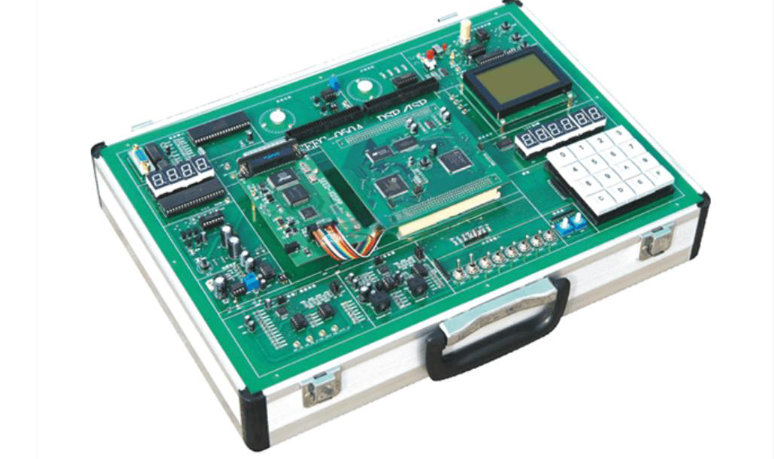

DSP实验系统是大学本科计算机及电子信息类专业中数字信号处理课程的核心教学工具，该课程作为一门重要的技术基础课，具有强烈的工程性、技术性和实践性。通过DSP实验系统，学生可以应用在系统编程技术开展实践操作，高效完成“数字信号处理”、“数字信号处理器原理与应用”、“电子系统综合设计”等课程的实验内容。DSP实验系统在教学中不仅能提升学生的动手能力，还能深化对数字信号处理原理的理解，增强DSP系统综合设计技能。系统集成了丰富的功能单元电路和高灵活性搭接设计，支持复杂创新性实验，使DSP实验系统成为高校实践教育的理想平台。

二、系统特点

DSP实验系统具备多项突出特点，确保安全性和稳定性。在安全性方面，DSP实验系统提供全面保护：人员安全方面，无论在正常或故障状态，都不会危及操作者；误操作保护机制防止系统损坏；电源配备过流和过欠压保护，自动切断电源以避免风险。稳定性上，DSP实验系统支持自诊断模块，可检测硬件故障并显示诊断结果，便于维护。可读性方面，系统集成信息采集模块，可将实验数据传送至计算机进行辅助分析。可调整性体现在电气逻辑可重组，通过可编程器件实现功能定制。直观性上，DSP实验系统面板清晰标注电气原理和引脚符号。灵活性方面，采用可编程器件分离设计，支持多种型号下载板，适应不同教学需求。实用方便性，DSP实验系统配备基本功能模块和工具，减少对外部仪表的依赖。

三、实验系统组成

DSP实验系统由多个核心模块构成。中心处理模块基于DSP微处理器TMS320VC5402，搭配RAM和FLASH存储器，负责整体控制。逻辑控制模块以CPLD（XC95144XL）为核心，扩展键盘、拨码开关、LED显示等接口，支持基础实验。串行通信模块集成TLC16C550芯片，提供RS-232和RS-485接口，深化通信实验。语音处理模块包含两个音频单元，采用TLV320AIC10芯片，实现数模转换和语音处理。辅助模块是DSP实验系统的特色，提供逻辑测试、电压表头和脉冲发生器等工具，确保系统人性化和安全性。这些组件共同使DSP实验系统功能全面，易于操作。

四、系统详细功能

DSP实验系统的详细功能涵盖电源、微处理器、存储器、CPLD、输入输出设备等。电源输入为220V（±15%）50Hz，输出5V，带过压、欠压和过流保护；DSP电源提供1.8V和3.3V输出。微处理器采用TMS320VC5402 DSP芯片，存储器包括静态RAM和FLASH。CPLD模块使用XC95288XL，支持逻辑控制。输入部分有4×4矩阵键盘、8只拨动开关和2只十六进制拨码盘；显示部分包括8只发光二极管、6只7段数码管和128X64 LCD液晶。通信口提供RS-232和RS-485接口；数模/模数模块基于AIC10芯片。控制对象包括四相步进电机和5V直流电机。系统时钟有脉冲序列发生器和单脉冲发生器。其他功能包括逻辑状态测试笔、电压表头，外形尺寸380×220×100mm，铝木合金材质。DSP实验系统通过这些功能实现高效实验支持。

五、实验项目

DSP实验系统支持丰富的实验项目，分为CCS软件实验和硬件实验。CCS软件实验包括：DSP开发环境CCS使用、数据存储器和程序存储器实验、快速傅立叶变换（FFT）算法实验、余弦波发生器实验。硬件实验涵盖：外部IO读写指令实验、DSP中断实验、定时器实验、BCD拨码盘输入实验、键盘与数码管显示实验、LCD液晶显示控制实验、步进电机控制实验、直流电机控制实验、语音录放实验、TL16C550串行通信实验、A/D和D/A转换实验。这些项目充分利用DSP实验系统的软硬件资源，提升学生实践能力。

六、实验系统出厂配置

DSP实验系统的标准出厂配置包括：一台DSP实验箱（含电源）、一套内置DSP仿真器、一包实验线材、一张CCS调试软件光盘、一份实验指导书，以及可选配的耳机和麦克风。这套配置确保用户开箱即用，支持高校教学和竞赛需求，体现了DSP实验系统的完整性和实用性。
