开放型EDA技术基础实验开发系统是一款高度集成的教学平台，融合了多种数据处理功能、信号转换模块、I/O接口、信号源以及经典的MCS51单片机系统。该系统专为各层次高等院校的EDA技术实验教学、大学生电子设计竞赛、课程设计和毕业设计等场景设计，提供了完善的软硬件环境，有助于激发学生的创新潜能。通过开放型EDA技术基础实验开发系统，用户可以进行从基础到高级的数字电路实验，提升实践能力。

二、性能特点

开放型EDA技术基础实验开发系统的性能特点突出，首先采用核心板可替换设计，用户可根据需求灵活配置。核心板支持选配Altera、Lattice、Xilinx等国际知名厂商的CPLD/FPGA器件，并能自动识别不同工作电压的芯片，无需跳线切换，确保编程安全可靠，非常适合学生高频率的实验操作。该系统提供多种工作电压选项，包括5V、3.3V、2.5V和1.8V，满足多样化需求。此外，核心板上的CPLD/FPGA资源完全开放，结合外围模块，可实现从简单数字电路到复杂数字系统的全面设计。在组态软件支持下，开放型EDA技术基础实验开发系统还能模拟工业控制过程，增强学生的感性认识和学习兴趣。

三、技术指标

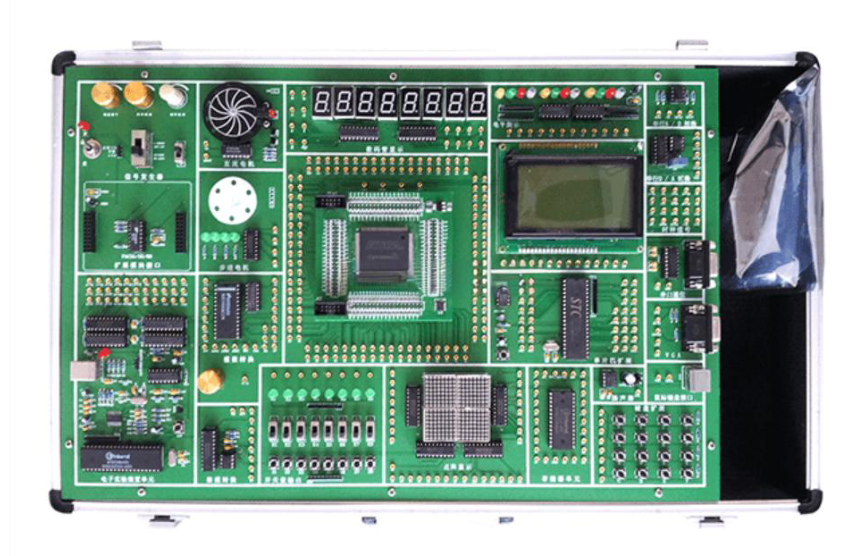

开放型EDA技术基础实验开发系统的技术指标全面，实训箱采用全铝合金箱体，配备开关电源和集成一体化主板，确保耐用性和稳定性。工作电源输入为AC220V±10%，输出包括DC 5V/2.0A和±12V/0.5A直流稳压电源。时钟信号源提供从24MHZ到1/2HZ的多档频率，支持精确时序实验。显示部分包括12位发光二极管、8位二档开关及电平指示、8位按键开关、8位动态扫描显示、4 * 4小键盘、16 * 16 LED点阵和128 * 64 LCD液晶模块。转换模块涵盖并行A/D 0809、串行A/D TLC549、并行D/A 0832和串行D/A TLC5620。其他功能包括电子音响、四相步进电机和直流电机控制、Keil单片机扩展电路、存贮器EPROM27256、RS232接口、PS/2接口、VGA接口、波形发生器、USB接口和模拟电平调节模块。核心板标配Altera EP1C12器件，可根据用户需求定制，配套USB下载电缆。

四、实验项目

开放型EDA技术基础实验开发系统支持丰富的实验项目，涵盖基本数字系统设计和接口实验。在基本数字系统设计中，包括四位全加器、四位并行乘法器、BCD码加法器、基本触发器设计、74LS160计数器功能模块、四位移位乘法器、英语字母显示电路、七人表决器、格雷码变换电路、正负脉宽数控调制信号发生器和序列检测器等。接口实验部分提供ADC0809模数转换、DAC0832 D/A转换、步进电机控制、LED点阵显示、键盘扩展、时钟显示、LCD液晶显示、VGA彩条信号发生器、RS232串口、PS/2键盘接口、串行D/A TLC5620和串行A/D TLC549等。组态软件控制实验（选配）则包括交通信号灯控制、步进电机驱动、LED数码管显示、四层电梯控制、水塔水位控制、液体混合装置控制、四级传送带模拟、舞台灯控制、邮件分拣、交流电机启动、机器人扫雷、加工中心刀库控制和简易数字逻辑分析仪等，全面覆盖EDA技术应用场景。

五、系统配置

开放型EDA技术基础实验开发系统的标准配置包括一台实验系统、一块Altera EP1C12核心板、一根专用下载线、系统软件和实验指导书、30根实验导线以及一根RS232串行通信线。这套配置确保了用户能立即投入实验，支持高校教学和竞赛需求。
