模拟电路实验箱

模拟电路实验箱

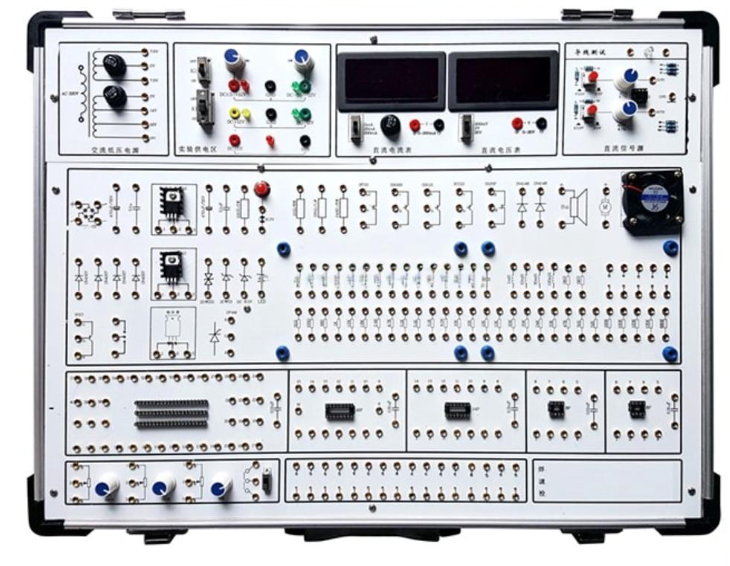

模拟电路实验箱是专为高等院校电子类课程设计的教学设备，它集电源供应、信号发生、测量仪表和实验模块于一体，为学生提供了一个全面验证模拟电子技术原理的实践平台。本文将详细介绍这款实验箱的技术特点、实验内容及其在教学中的应用价值。

一、技术指标详解

1. 电源系统设计

实验箱采用高性能线性电源，输入为AC220V±10%/50HZ，提供多路直流输出：±12V/0.5A、±1.5V～±12V/0.5A可调以及+5V/1A，所有输出均带有短路保护功能，确保实验安全。此外，还提供交流低压输出：0V、14V、16V、18V和带中心抽头双路7.5V/0.2A，满足各种电路实验的供电需求。

2. 信号源与测量仪表

实验箱配备双路直流信号源，可输出-5V～+5V和-0.5V～+0.5V连续可调信号。测量部分包括一个0-20V数字直流电压表（分200mV、20V三档）和一个200mA数字直流电流表（分2mA、20mA、200mA三档），便于学生精确测量电路参数。

3. 模块化硬件结构

实验箱采用全铝合金箱体设计，尺寸为480×360×120mm，坚固耐用。其核心优势在于模块化设计：

• 分立元件设计区：包含桥堆、二极管、稳压管、三极管、电位器等多种元件，以及电阻、电容和电感等60多个固定值元件。

• 固定线路独立模块：包括单管/双管放大电路、运放电路实验板、功率放大电路、整流滤波电路等，方便学生进行单元实验。

• 扩展模块实验区：尺寸为155×100mm，可选配面包板模块（配备350进口面包板2组），支持创新性实验。

所有信号引出采用自锁紧式涂金插孔，永不氧化，连接可靠美观。

二、实验内容体系

1. 分立元件电路实验

实验箱支持19项分立元件实验，从基础的单级放大电路到复杂的稳压电源设计，全面覆盖模拟电子技术的核心内容：

• 放大电路研究：包括基本单级放大电路、两级放大电路、差动放大电路等。

• 电源电路实验：包括整流滤波与并联稳压电路、串联稳压电路、集成稳压电路等。

• 特殊应用实验：如电流/电压转换电路、电压/频率转换电路、LC振荡器及选频放大器等。

这些实验帮助学生深入理解晶体管、二极管、电阻、电容等分立元件的特性和应用场景。

2. 集成运算放大电路实验

实验箱提供7大类集成运放实验，涵盖模拟运算电路、波形发生电路、有源滤波器等关键内容：

• 模拟运算电路：包括电压跟随器、比例放大器、求和放大器等。

• 信号处理电路：包括积分与微分电路、有源滤波器、电压比较器等。

• 波形发生与变换：包括方波发生器、三角波发生电路、波形变换电路等。

这些实验使学生能够掌握集成运算放大器的各种应用技巧，为后续的模拟电路设计打下坚实基础。

三、教学应用特点

1. 灵活的实验方式

实验箱支持固定功能模块和自行搭建电路两种实验方式，既保证了基础实验的规范性，又为创新实验提供了空间。元件全部焊装在电路板反面，安全可靠不易损坏，而实验原理图清晰印刷在板面，便于学生理解。

2. 全面的教学覆盖

该实验箱适用于各类院校电类和非电类专业的《模拟电子技术》、《电子线路》等课程，实验内容由浅入深，从基础验证到综合设计，满足不同层次的教学需求。

3. 安全的实验环境

实验箱配备完善的过流保护和自动恢复功能，关键接口采用镀金工艺，确保长期使用仍能保持良好接触，为教学提供了安全可靠的环境。
