可编程PLC控制器实验箱

可编程PLC控制器实验箱

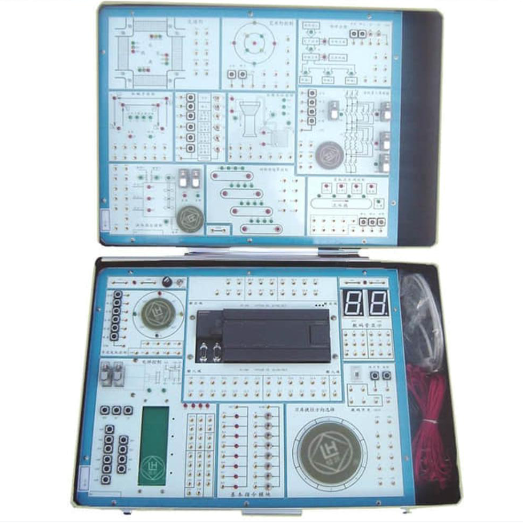

这款可编程PLC控制器实验箱是一款专为高等院校自动化、电气工程等相关专业教学及工业自动化培训设计的综合性实验设备。它集可编程逻辑控制器、丰富的实验模块、工控组态软件及实物控制对象于一体，旨在为学生和学员提供一个从基础指令学习到复杂控制系统设计的全方位实践平台。

以下是该可编程PLC控制器实验箱的详细介绍：

💡 核心优势与特点

1. 灵活的多品牌PLC主机兼容性：实验箱核心控制器默认采用性能稳定的西门子S7-200系列PLC（如CPU226），同时具备高度的灵活性，可根据教学需求无缝切换为三菱、欧姆龙、松下、富士等其他主流品牌的PLC主机，而无需更改实验模块，极大地提升了设备的通用性和长期使用价值。

2. 模块化与扩展性设计：采用先进的模块化设计理念，包含PLC主机模块和13个独立实验模块。所有输入/输出端口均引至面板的镀金孔上，各模块接口独立。这种设计不仅使实验连接清晰便捷，更便于用户根据特定需求自主扩展硬件模块，保障了实验系统的可持续升级。

3. 强调实物应用与工业真实性：显著特点是大量采用工业级实物组件，如步进电机、直流电机、十个继电器以及十二种传感器。这使学生能够操作真实元器件，完成如四层电梯控制、加工中心刀库选择等贴近工业现场的应用实验，极大提升了实验的真实程度和学生的工程实践能力。

4. 循序渐进的实验体系：实验项目经过科学设计，由基本指令练习、常用功能指令应用到综合控制系统设计三部分组成，构成一个由简到难、循序渐进的学习过程，符合教学大纲要求和认知规律。

5. 集成可视化组态软件：配备MCGS工控组态软件，可以对所有实验项目进行动态图形跟踪和可视化控制。实验对象形象逼真，能有效加深学生对控制过程的理解，并培养其上位机监控系统的开发能力。

⚙️ 技术性能规格

• 输入电源：AC 220V, 50Hz，并配备漏电保护开关，确保操作安全。

• 工作环境：温度-10℃至55℃，相对湿度＜85%(25℃)，适应大部分实验室环境。

• 核心控制器：推荐配置为西门子S7-200 CPU226，提供24点输入和16点继电器输出。

• 直流电源输出：提供24V/2A的直流稳压电源，并具备过流、过载、过压保护功能。

🧪 实验内容体系

该可编程PLC控制器实验箱支持丰富的实验内容，全面覆盖从基础到高级的学习需求：

• 六大类指令实验：

1. 基本指令实验

2. 定时器及计数器指令实验

3. 移位寄存器指令实验

4. 置位/复位及脉冲指令实验

5. 跳转指令实验

6. 常用功能指令实验

• 十三个核心模块控制实验项目：

1. 交通信号灯的自动控制

2. 机械手的自动控制

3. 加工中心刀库捷径方向选择控制（结合步进电机与霍尔传感器）

4. 驱动步进电机的控制

5. 舞台艺术灯饰的控制

6. 四层电梯的控制（实物电机，可动态观察）

7. LED数码管显示控制实验

8. 交流电机Y/Δ形起动控制

9. 液体混合装置的自动控制

10. 水塔水位自动控制

11. 四级传送带的模拟运行

12. 邮件分拣系统的模拟运行

13. 装配流水线控制

📦 标准配置清单
