一、产品概述

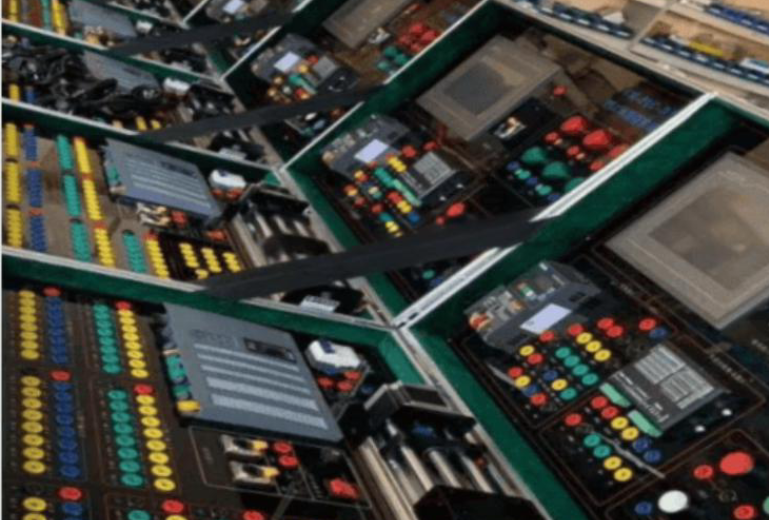

PLC可编程实验箱是一种专为自动化控制教学而设计的综合性实验设备，它集可编程逻辑控制器、编程软件、工控组态软件及实物控制模块于一体。这种设备采用模块化设计理念，能够满足从基础指令练习到复杂控制系统模拟的各种实验需求，是自动化、电气工程、机电一体化等相关专业不可或缺的教学工具。

当前市面上的PLC可编程实验箱主要采用两种主机配置模式：一种是固定品牌主机设计（如三菱FX1N-40MR或西门子S7-200）；另一种是多品牌兼容设计，可根据用户需求选择不同品牌的PLC主机（如三菱、西门子、欧姆龙等）。这种灵活性使PLC可编程实验箱能够适应不同学校、培训机构的特定教学要求。

实验箱通常采用铝木合金箱体，结构紧凑坚固，尺寸大多在430×330×100mm左右，便于携带和存放。这种设计不仅美观大方，而且符合现代教学设备的审美要求，同时也保证了设备的耐用性。

二、技术性能特点

1. 电源性能

PLC可编程实验箱通常采用AC220V/50HZ输入电源，并配备漏电保护开关，确保实验安全。箱体提供多种直流电源输出，常见的有+5V/3A、+12V/0.5A、+24V/2A等，满足不同模块的用电需求。所有电源均设有过流、过载、过压保护功能，有效防止误操作导致的设备损坏。

2. 环境适应性

PLC可编程实验箱的工作环境温度通常为-10℃至55℃，相对湿度<85%(25℃)，能够适应大多数实验室环境要求。这种宽温设计确保了设备在不同气候条件下的稳定运行，扩大了其适用范围。

3. 核心控制器

实验箱的核心控制器可根据需要选择多种品牌PLC主机，如三菱FX系列（FX1N-40MR、FX3GA-40MR等）或西门子S7系列（S7-200、S7-1200等）。这些控制器通常具有24点输入/16点输出的基本配置，满足大多数实验项目的需求。

三、系统配置与模块组成

一套完整的PLC可编程实验箱通常包含以下组件：

1. 基本配置

• 实验箱主体：包含箱体、电源系统及主板

• PLC主机模块：可编程控制器的核心部分

• 实验连接线及下载电缆：用于连接和程序下载

• 实验指导书：详细说明实验步骤和方法

• 编程软件及工控组态软件：如MCGS工控组态软件

2. 扩展模块

为提高实验的真实性和实用性，现代PLC可编程实验箱集成多种实物控制模块：

• 电机控制模块：包括步进电机、直流电机、交流电机等

• 传感器模块：集成十二种常见工业传感器，用于闭环控制实验

• 显示与控制模块：LED数码管、按钮开关、指示灯等

• 过程控制模块：液体混合装置、水塔水位控制、传送带控制等

3. 软件配置

• 编程软件：支持梯形图、指令表等多种编程语言

• 组态监控软件：如MCGS工控组态软件，可实现动态图形跟踪

• 仿真软件：部分实验箱提供PLC仿真功能，便于离线练习

四、实验内容与教学应用

PLC可编程实验箱支持从基础到高级的完整实验体系：

1. 基础指令实验

包括位逻辑指令、定时器/计数器指令、移位寄存器指令等基本功能练习，帮助初学者掌握PLC编程基础。这些实验是理解可编程控制器工作原理的关键步骤。

2. 典型应用实验

• 交通信号灯控制实验：模拟实际交通信号控制系统

• 电梯控制实验：四层电梯的PLC自动控制（有实物电机控制，可动态观察运行过程）

• 液体混合装置控制：模拟工业过程中的液体混合流程

• 机械手控制：实现机械手的自动控制功能

3. 综合控制实验

• 步进电机控制实验：包括驱动步进电机的精确控制

• 温度测量控制实验：结合温度传感器的闭环控制系统

• 交流电机Y/Δ起动控制：工业常用的电机启动方式模拟

五、产品特点与教学优势

1. 模块化设计

PLC可编程实验箱采用高度模块化设计，各功能模块相对独立。在实验箱设计中留出了所有输入、输出、公共端子，用户可以方便地扩展自己的模块，为实验系统升级提供了保障。这种设计理念使得实验箱可以随着技术发展而更新，延长了设备的使用寿命。

2. 实物化教学

与传统模拟实验箱相比，现代PLC可编程实验箱较多地采用实物产品，如真实的步进电机、直流电机、继电器和传感器，大大提高了实验的真实程度和实用性。学生通过操作真实工业元件，能够更快适应未来的工作实际。

3. 循序渐进的学习曲线

实验项目设计通常由简到难，分为基本指令实验、常用功能指令实验和综合实验三部分，符合认知规律，使学习者能够循序渐进地掌握PLC技术。

4. 可视化监控

配备的MCGS工控组态软件可以直观地进行PLC的基本指令练习和多个实际应用的模拟实验，所有实验均有组态棒图进行动态跟踪，实验对象形象逼真，接近工业现场的实际应用。
