​单片机、微机接口与组态综合实验系统

单片机、微机接口与组态综合实验系统

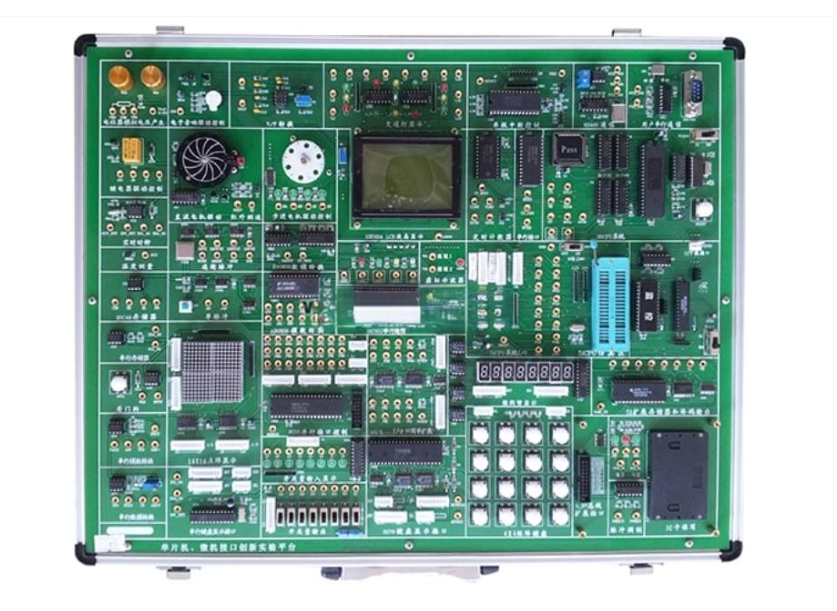

单片机、微机接口与组态综合实验系统是一款高度集成的一体化教学平台，完美融合单片机技术与微机原理接口技术。该系统采用创新设计，将51单片机、微机接口系统及基础实验模块集成于一体，同时支持外部扩展多种CPU系统，如MSP430、PIC16、AVR和Cotex M3单片机。作为当前最实用的单片机、微机接口与组态综合实验平台，它适用于各层次学生的实验教学，提供全面的软硬件支持，强化动手能力和理论应用。

系统硬件技术参数详解

单片机、微机接口与组态综合实验系统的硬件配置丰富，确保实验的多样性和深度：

• 单片机系统部分：标配在系统可编程Keil C51仿真系统，不占用单片机资源；支持USB或RS232通信；输入输出端口通过排针引出，便于波形观察；扩展32K RAM和外部总线，支持在线下载和独立运行，编程语言包括汇编和C语言，调试软件支持Windows环境源程序级调试。

• 微机系统部分：核心为8088 CPU，CPLD控制逻辑，64K程序存储器，32K数据存储器；集成8253定时器、8251串行接口、RS232/USB通信；引脚测试点便于时序分析，配套CAI课件增强多媒体教学。

• 集成实验区：涵盖DAC0832、ADC0809、8255并行接口、8253定时器、8279键盘显示、8259中断控制等模块；扩展功能包括LCD液晶、点阵LED、USB通信、电机控制、温度传感器等，总计40余个模块，如SD卡读写、直流电机测速、红外通信等，体现单片机、微机接口与组态综合实验系统的高兼容性。

• 电源与设计：提供±5V/2A、±12V/0.5A电源，带短路保护；连接采用自锁紧插孔，操作稳定；机箱尺寸480×360×148mm，环保材料，配套详细原理图和实验程序。

软件技术指标与实验项目

单片机、微机接口与组态综合实验系统配备先进软件平台，支持KEIL C51环境，在线下载工具STC_ISP_V479，便于编程和调试。实验项目分为三大部分，全面提升学生技能：

• 单片机软件实验：包括清零、拆字、数据排序、快速乘法等基础编程，夯实单片机核心概念。

• 单片机硬件实验：覆盖I/O口、定时器、A/D转换、电机控制、USB接口、LCD显示等30余项，如步进电机调控、温度传感器应用，突出单片机、微机接口与组态综合实验系统的实践性。

• 微机系统实验：涉及ADC0809、8255A、8259A中断、8237 DMA等，结合软件编程实验如分支循环设计，强化微机原理与组态综合能力。
