​模块化多CPU单片机实训实验箱

模块化多CPU单片机实训实验箱

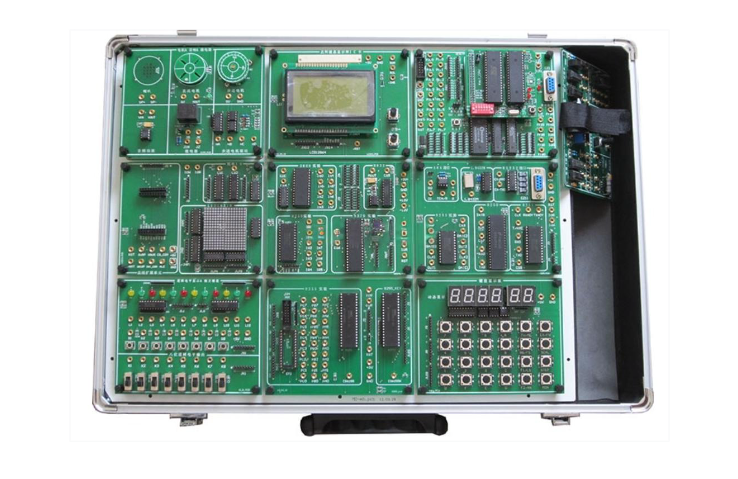

模块化多CPU单片机实训实验箱是为满足大专院校单片机课程开放式教学需求而精心设计的高效设备，支持8/16/32位单片机和EDA教学，提供模块化实验平台。该实验箱采用双层结构：底层为电源底板，上层为模块层，标配九块模块，其余可选配，通过旋钮式螺丝安装，拆换便捷。模块分为CPU模块和实验模块两类，电源底板提供稳压供电，确保安全。模块化多CPU单片机实训实验箱的优势在于突破传统一体化设计，采用独立模块化方案，提升灵活性和通用性；双层设计增强扩展性，CPU模块接口丰富，支持多种CPU卡如51系列、AVR、PIC、MSP430、ARM等，实现一机多用，减少设备投资，是模块化多CPU单片机实训的理想工具。

模块化多CPU单片机实训实验箱的主要特点

模块化多CPU单片机实训实验箱具备多项创新特点，突出其教学价值：

• 模块化积木式设计：布局合理，接口电路开放式，各模块可独立或组合实验，支持无限升级，永不淘汰；兼容多种CPU模块，减少院校成本，实用性强。

• 完善的多CPU硬件平台：支持51单片机脱机运行，以及AVR、PIC、MSP430、ARM等的仿真或下载调试，构成完整实训环境。

• 先进软件调试平台：提供集成调试环境，支持Windows系统，彩色文本显示和错误定位，简化编程流程，增强模块化多CPU单片机实训的效率。

• 开放性与综合设计能力：硬软件开放，用户可操作总线和外设接口，提升学生实践能力，避免纯验证式弊病。

• 高性能稳压电源：抗短路、过流设计，保护芯片和设备，确保模块化多CPU单片机实训实验箱的安全运行。

模块化多CPU单片机实训实验箱的硬件组成

模块化多CPU单片机实训实验箱的硬件配置全面，涵盖以下模块：

• 单片机通用CPU板：资源包括CPU插卡座、isp1032E、W27C12、61256等，支持P0-P3口线、数据总线和地址总线；可选配Keil_CPU卡等，适用于多系列单片机，体现模块化多CPU单片机实训实验箱的灵活性。

• 实验模块：包括信号综合板（含138译码、温度传感器等）、LED点阵单元、串口通信卡、8255接口、AD/DA模块、键盘显示模块、LCD/IC卡模块、电机喇叭模块、逻辑电平显示板、串行总线接口板等，每个模块均支持插拔式连接，便于实训操作。

• 扩展性设计：总线扩展座支持USB等模块，增强模块化多CPU单片机实训实验箱的应用范围。

模块化多CPU单片机实训实验箱的实验项目

模块化多CPU单片机实训实验箱支持丰富的实验项目，分为软件和硬件部分，强化学生技能：

• 51部分软件实验：如清零程序、数据排序、多分支程序等，共10项基础实训。

• 硬件基础实验：包括P1口控制、8255交通灯、AD/DA转换、电机控制、LCD显示、串行通信等25项实验，覆盖单片机核心应用，提升模块化多CPU单片机实训的全面性。
