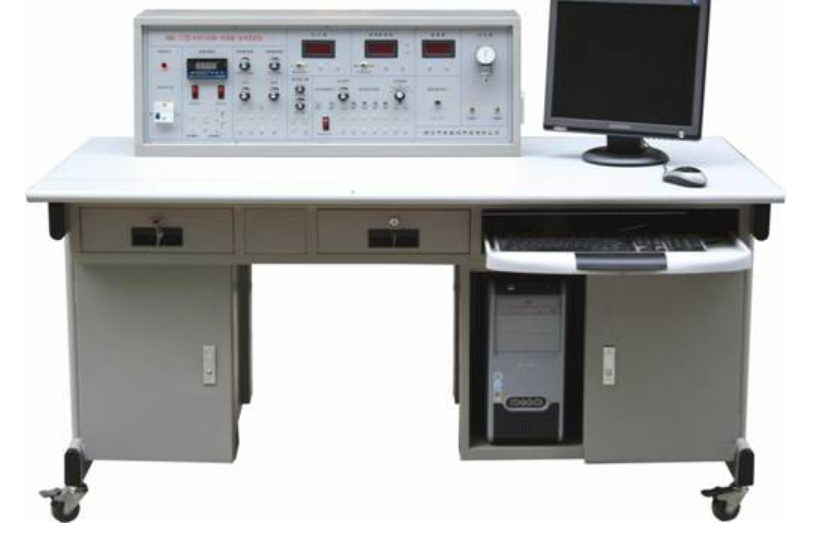

检测与转换（传感器）技术实训装置

检测与转换（传感器）技术实训装置

产品概述

检测与转换（传感器）技术实训装置是我司专为传感器教学实验研发的创新产品，这款先进的检测与转换（传感器）技术实训装置适用于不同类别、不同层次的专业教学需求。该装置能够完美支持"传感器原理与应用"、"自动检测技术"、"工业自动化仪表与控制"等核心课程的教学实验，为各类院校提供了理想的检测与转换传感器技术实训平台。

技术参数与性能指标

检测与转换（传感器）技术实训装置采用高标准技术设计，确保教学实验的准确性和可靠性：

• 电源系统：AC220V±5% 50±1Hz输入，额定电流≤5A

• 直流电源输出：±5V、±15V多路稳压输出，稳压系数±1%

• 性能指标：电压纹波≤10mV，非线性误差≤5%，测量精度≤1%

• 环境适应性：工作温度-5℃～40℃，湿度＜85%（25℃）

• 外形尺寸：1600×750×1100mm，符合人体工程学设计

主控台核心功能

检测与转换（传感器）技术实训装置的主控台集成多种功能模块：

电源与信号系统

• 四组直流稳压电源，包括±2V~±10V分五挡输出，2~24V可调

• 完善的短路保护功能，确保设备安全运行

• 低频信号发生器（1Hz-30Hz）和音频信号发生器（0.4KHz-10KHz）

测量与显示单元

• 数字式电压表：三位半显示，量程±2V、±20V，精度1%

• 频率/转速表：四位数码管显示，测量范围1-9999Hz/1-9999r/min

• 高精度温度控制PID调节仪，支持人工智能调节功能

三源系统配置

检测与转换（传感器）技术实训装置配备完善的三源系统：

1. 热源系统：16V交流电源加热，温度控制范围0~150℃

2. 转动源：0-12V直流驱动，转速0~2400转/分可调

3. 振动源：频率1-30Hz，共振频率12Hz左右

传感器配置与技术指标

检测与转换（传感器）技术实训装置集成22种高精度传感器，涵盖多种检测原理：

数据采集与软件系统

检测与转换（传感器）技术实训装置采用先进的数据采集技术：

• 12位AD转换，分辨率1/22048

• 支持RS232、USB多种接口

• 采样周期1ms-100ms可调

• 专业处理软件提供完善的实验管理功能

实验项目体系

检测与转换（传感器）技术实训装置支持48项实验内容，构建完整的教学体系：

基础原理实验

• 电阻式传感器单臂/半桥/全桥性能实验

• 电容式传感器特性与振动实验

• 差动变压器特性与性能分析

应用测量实验

• 光电式传感器转速测量实验

• 霍尔传感器振动测量实验

• 热电偶温度控制实验

综合创新实验（带*为思考实验）

• 超声波传感器位移特性实验

• 气体流量测定实验*

• 相敏检波器与滤波器实验

产品特色与教学价值

设计创新点

1. 透明化结构设计：传感器外壳采用进口透明材料，内部结构清晰可见

2. 模块化组合：每个传感器独立模块，配备原理图与标准接口

3. 智能化管理：高精度PID温度控制系统，人工智能调节功能

教学优势

检测与转换（传感器）技术实训装置具有显著的教学价值：

• 支持从基础到创新的完整教学体系

• 提供工业级精度的测量数据

• 培养学生的工程实践能力和创新思维

• 支持教学内容的持续更新和拓展

应用领域

这款检测与转换（传感器）技术实训装置广泛应用于：

• 高等院校自动化、仪器仪表专业

• 职业院校机电一体化专业

• 工程技术人才培养基地

• 科研院所创新实验平台
