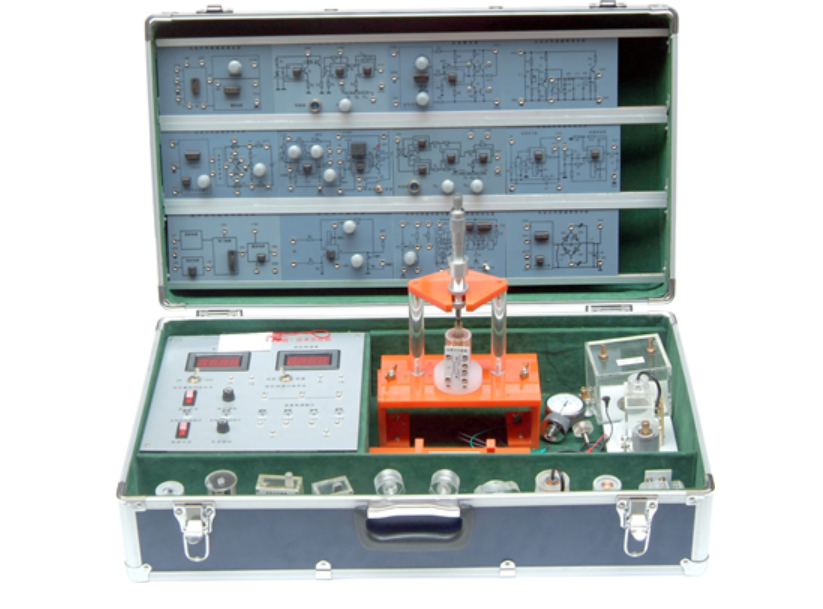

检测与转换（传感器）技术实验箱
产品概述
检测与转换（传感器）技术实验箱是我司专为传感器教学实验研发的创新产品。这款检测与转换（传感器）技术实验箱适用于多类别、多层次的专业教学需求，完美支持"传感器原理与应用"、"自动检测技术"、"工业自动化仪表与控制"等核心课程的教学实验。作为现代实验室建设的理想选择，检测与转换（传感器）技术实验箱为各类院校提供了快速开设实验课程的完整解决方案。
技术规范与核心参数
检测与转换（传感器）技术实验箱采用高标准技术设计，确保实验数据的准确性和可靠性。主要技术规范包括：
电源输入：AC220V±5%，50±1Hz，额定电流≤5A
直流电源输出：±5V、±15V多路输出，稳压系数±1%
性能指标：电压纹波≤10mV，非线性误差≤5%，测量精度≤1%
工作环境：温度-5℃～40℃，湿度＜85%（25℃）
外形尺寸：660×400×230mm，结构紧凑，便于实验室布置
实验箱核心技术特点
1. 多功能电源与信号系统
检测与转换（传感器）技术实验箱提供四组直流稳压电源，配备完善的短路保护功能。集成低频信号发生器（1Hz-30Hz可调）和音频信号发生器（0.4KHz-10KHz可调），满足多种实验需求。
2. 精密测量与处理单元
差动放大器：通频带0-10KHz，支持多种结构连接，增益1-150倍可调
数字式电压表：三位半显示，量程±2V、±20V，精度1%
频率/转速表：四位数码管显示，频率测量范围1-9999Hz，转速测量范围1-9999r/min
3. 专业振荡器配置
检测与转换（传感器）技术实验箱配备完整的振荡系统：
低频振荡器：1Hz-30Hz连续可调
振动源：频率1Hz-30Hz，共振频率12Hz左右
转动源：0-12V直流驱动，转速0~2400转/分可调
传感器配置与精度指标
检测与转换（传感器）技术实验箱集成17种高精度传感器模块，每种传感器均采用透明化设计，内部结构清晰可见。主要传感器配置包括：
传感器类型 | 量程范围 | 测量精度 | 应用特点 |
|---|---|---|---|
电阻式传感器 | ±2mm | ±1.5% | 适用于微小位移测量 |
霍尔式传感器 | ≥2mm | 0.1% | 高精度位置检测 |
电容式传感器 | ±5mm | ±2% | 非接触式测量 |
温度传感器 | 0-80℃ | ±2% | 宽范围温度监测 |
压力传感器 | 0-50kpa | ±2% | 工业级压力检测 |
数据采集与软件支持
检测与转换（传感器）技术实验箱配备先进的数据采集系统，采用12位AD转换技术，分辨率达1/22048。采样周期1ms-100ms可调，支持单次或连续采样模式。通过标准RS-232接口与计算机连接，配套专业处理软件提供完善的实验项目管理、数据采集分析功能。
实验项目全面覆盖
检测与转换（传感器）技术实验箱支持39项实验内容，涵盖基础原理到综合应用：
基础特性实验系列
电阻传感器实验：单臂电桥、半桥、全桥性能比较
电容传感器实验：变面积式、差动式特性研究
电感传感器实验：差动变压器特性与性能分析
应用测量实验系列
转速测量实验：光电式、霍尔式、涡流式传感器应用
温度控制实验：AD590温度传感器实践应用
压力检测实验：压阻式传感器特性研究
创新拓展实验系列（带*为思考实验）
振动测量实验：多种传感器振动检测对比
电子秤设计实验：传感器实际应用开发
超声波应用实验：位移测量与创新应用
产品优势与教学价值
检测与转换（传感器）技术实验箱具有显著的教学优势：
透明化设计：传感器外壳采用进口透明材料，内部结构一目了然
模块化结构：每个传感器独立模块，印有原理图，便于教学演示
灵活扩展性：实验项目可根据教学需求灵活增减，支持新技术拓展
工业级精度：所有传感器均达到工业应用标准，确保实验数据准确性
