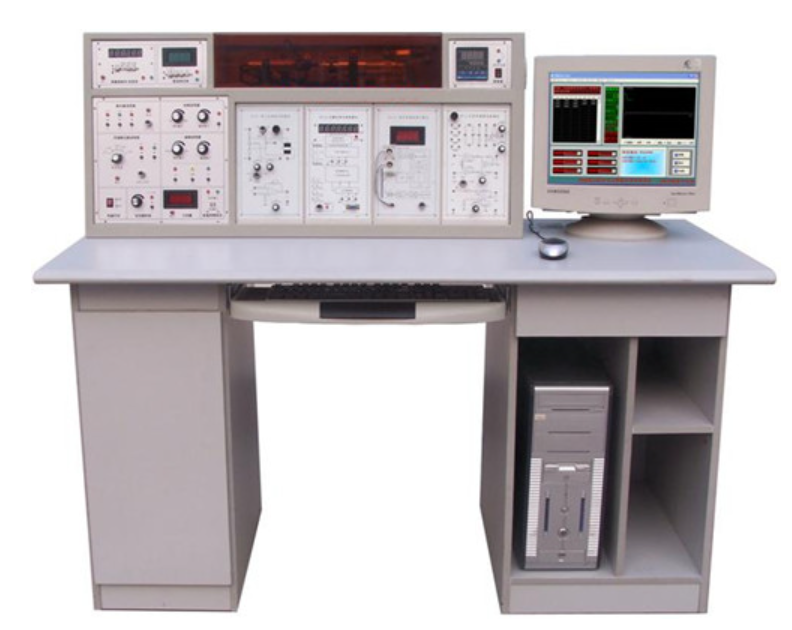

传感器与检测技术实验装置

传感器与检测技术实验装置

一、概述与教学定位

传感器与检测技术实验装置 是我司最新推出的高性能教学设备，适用于传感器及相关学科的实验教学。该装置覆盖多门核心课程，包括"传感器原理与应用"、"自动检测技术"、"工业自动化仪表与控制"等，满足不同层次专业的教学需求。通过模块化设计，传感器与检测技术实验装置 可实现从基础验证到综合创新的全面实验，帮助学校快速开设实验课，优化实验室资源配置。本装置强调实践性与安全性，是培养工程技能的理想选择。

二、实验项目详解：覆盖50余项传感器应用

传感器与检测技术实验装置 支持丰富的实验项目，分为基础与创新两类，确保教学循序渐进：

• 基础实验项目：包括金属箔式应变片单臂/半桥/全桥性能实验、差动变压器性能实验、电容式传感器位移特性实验等，帮助学生掌握传感器基本原理。例如，实验六"直流全桥的应用——电子秤实验"通过实际称重加深理解。

• 高级与思考实验：带号项目如热电偶冷端温度补偿实验、光纤传感器测速实验等，由学生自主组建，培养创新能力。总计近60项实验，使传感器与检测技术实验装置* 成为全面的教学平台。

• 电学传感器实验：如应变片、霍尔式传感器实验，侧重电信号处理。

• 热学与光学实验：如热电偶、光电传感器实验，扩展温度与光学应用。

• 动态测量实验：如振动、转速测量，结合转动源与振动源。

三、核心特点与设计优势

传感器与检测技术实验装置 具有以下突出特点，确保教学高效安全：

• 安全与可靠性：实验用电设有漏电保护及短路保护，直流电源配备故障显示功能。专用连接线采用弹性接触设计，电阻小，避免教学事故。这些设计使传感器与检测技术实验装置 符合教育安全标准。

• 模块化与拓展性：传感器处理电路采用挂件式模块化设计，传感器独立安装，学校可根据需求增减实验项目。结构接近工业传感器，精度高，便于计算机分析，支持新产品拓展，保持传感器与检测技术实验装置 的先进性。

• 高精度与集成化：稳压电源纹波系数小，频率/转速表采用等精度设计，直流电压表多量程可调。主控台分块式结构，接线方便，面板示意清晰，传感器采用进口透明材料，直观展示内部原理。

• 全配套支持：从传感器、仪表到气源、振动源等配套齐全，尺寸1450×700×1230 mm³，布局合理。传感器与检测技术实验装置 的一体化设计减少额外采购，降低实验室成本。

四、技术参数与配置详情

传感器与检测技术实验装置 的技术参数精准匹配教学需求：

• 电源与环境：输入电源AC220V±5%、50±1Hz，额定电流≤5A，工作温度-5℃～40℃，湿度＜75%（25℃），适应多种实验室环境。

• 关键组件参数：

• 多路直流电源：±15V、+5V等，过流保护，故障显示。

• 信号源：音频0.4kHz～10kHz，低频1Hz～30Hz。

• 测量仪表：频率/转速表测量范围1~100000转/分，电压表0～20V，精度高。

• 温度与转动控制：温度源PID调节，精度0.5级；转动源0～2400转/分。

装置配置包括主控台、实验桌、处理电路模块（如SM-1公共模块至SM-19光栅传感器模块），数据采集卡支持USB接口、12位A/D转换，软件具备虚拟仪表功能。这种配置使传感器与检测技术实验装置 实现软硬件结合，提升教学效率。
