一、概述与教学定位

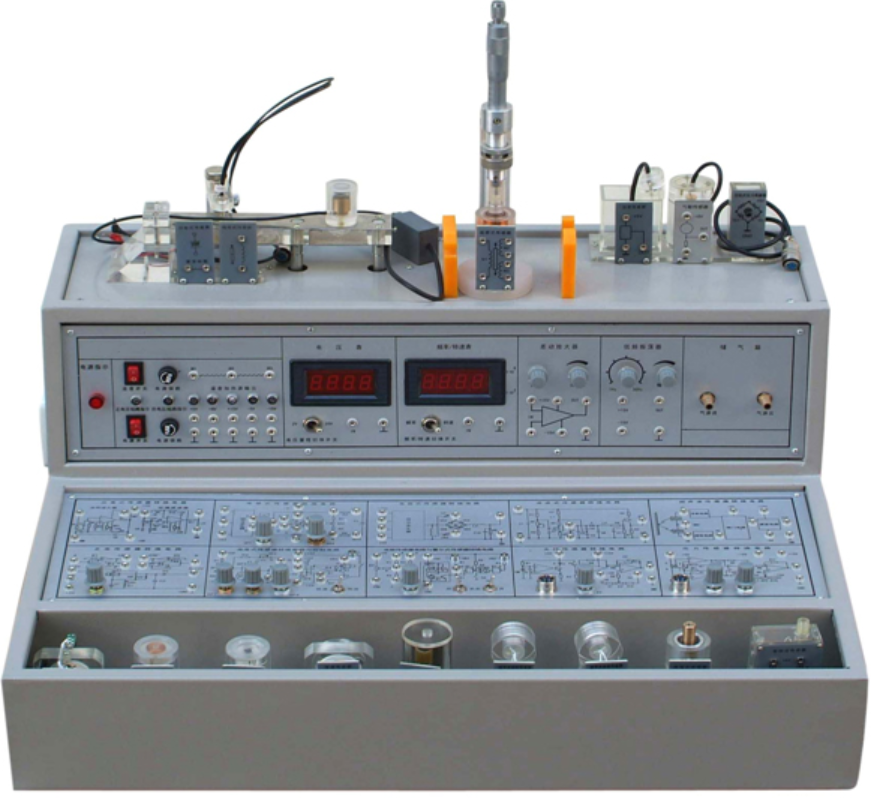

传感器综合实验台 是我司最新推出的高性能教学设备，支持多门课程实验，如“传感器原理与应用”、“自动检测技术”、“工业自动化仪表与控制”等。该实验台适应不同专业层次，为新建或扩建实验室提供理想解决方案，能快速提升实验课开设效率。通过集成化设计，传感器综合实验台 实现了从基础理论到高级控制的全面覆盖，是培养工程实践能力的优选工具。

二、核心技术参数

传感器综合实验台 的技术参数经过精密优化，确保教育应用的可靠性与安全性：

• 电源与功耗：输入电源为AC220V±5%、50±1Hz，额定电流≤5A，功耗100VA，提供稳定能源支持。直流电源包括±5V和±15V输出，稳压系数±1%，电压纹波≤10mV，保证实验数据准确性。

• 测量精度：非线性误差≤5%，测量精度≤1%，输出电流1A，满足高精度传感器实验需求。工作环境适应性强，相对温度-5℃～40℃，相对湿度＜85%（25℃）。

• 物理规格：实验台外形尺寸610×500×400mm，结构紧凑，便于实验室布局。这些参数使传感器综合实验台 在多种教学场景中均表现出色。

三、主控台功能详解

主控台是传感器综合实验台 的核心，集成了多种实用功能：

• 电源与保护：提供四组直流稳压电源（±5V、±15V），具备短路保护功能，确保操作安全；另配二组加热源，支持温度相关实验。

• 信号发生器：低频信号发生器（1Hz-30Hz连续可调，Vp-p值10V）和音频信号发生器（0.4KHz-10KHz可调，输出电压0VP~10VP），最大输出电流0.5A，适用于各类传感器激励。

• 放大与测量：差动放大器通频带0-10KHz，增益1-150倍，可灵活接成同相、反相或差动结构。数字式电压表（量程±2V、±20V，精度1%）和频率/转速表（测量范围1-9999 Hz或r/min），提供高精度数据读取。

• 控制与调节：高精度温度控制PID调节仪支持人工智能调节，机械式压力表（0-40Kpa，精度2%）和手动气压源（0-40Kpa）扩展了压力实验能力。这些功能使传感器综合实验台 成为多功能教学平台。

四、三源部分与数据采集

传感器综合实验台 的三源部分增强实验多样性：

• 热源：16V交流电源加热，温度控制范围0~150℃，用于热敏传感器实验。

• 转动源：0-12V直流电源驱动，转速可调0~2400转/分，支持速度与位移检测。

• 振动源：振动频率1-30Hz，共振频率12Hz左右，用于动态传感器研究。

数据采集卡及处理软件采用12位AD转换，支持RS232和USB接口，分辨率1/22048，采样周期1m-100ms。软件提供友好界面，实现实验编辑、数据采集、曲线分析和打印功能，提升了传感器综合实验台 的智能化水平。
