多功能家用电子产品电气控制综合实训装置

多功能家用电子产品电气控制综合实训装置

产品概述

多功能家用电子产品电气控制综合实训装置是严格依据《中华人民共和国教育行业标准（电子技术应用专业仪器设备配备标准）》和教育部"振兴21世纪职业教育课程改革和教材建设规划"的教学要求而研制的高端教学设备。本装置紧密结合家用电气设备调试与维修职业岗位的技能要求，专为职业学校的教学和实训需求设计开发，是一款集多种功能于一体的先进多功能家用电子产品电气控制综合实训装置。

设备功能特点

1. 完善的电源与保护系统：本多功能家用电子产品电气控制综合实训装置配备智能记时器功能，提供直流电源5V/2A输出，以及0～30V/0～2A连续可调直流电源。装置集成多量程智能直流电压表（500V）、直流电流表（5A）、精密电压表（DC 30V）和精密电流表（DC 3A），并具有漏电短路保护（16A）和过载保护装置（7A），确保教学安全。

2. 开放式实训设计：采用敞开式实训板结构，板上印有完整的安装线路图、测试点和调整点，使多功能家用电子产品电气控制综合实训装置的操作更加直观便捷。

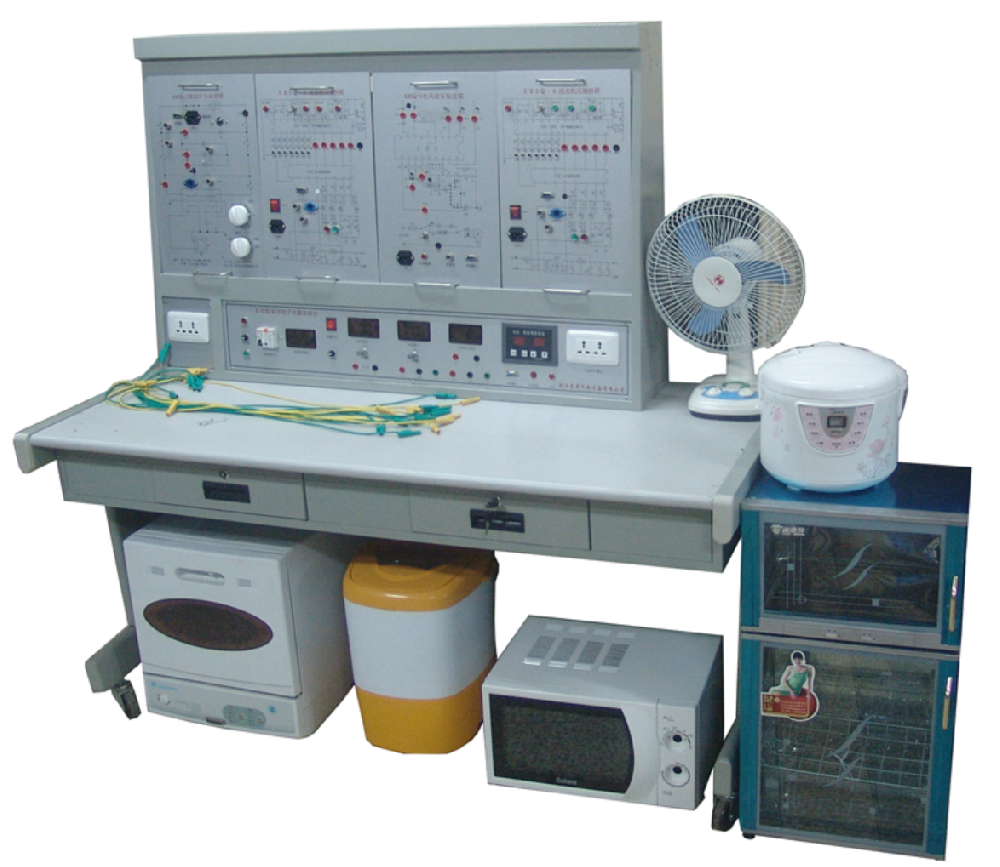

3. 多功能一体化配置：集电子电风扇、微电脑控制电饭锅、微波炉、电子消毒柜、全自动洗衣机、全自动洗碗机等多种常用家用电器于一体的组合设计。整套多功能家用电子产品电气控制综合实训装置由实训台组件、实训桌和各实训单元及配套实训实物组成，实训电路板增设智能故障点考核系统，支持计算机或答题器进行智能化考核。

实训项目

通过多功能家用电子产品电气控制综合实训装置，学生可完成以下核心实训内容：

1. 电子电风扇结构拆卸分析、元器件识别检测、常见典型故障分析排除

2. 微电脑控制电饭锅结构拆卸分析、元器件识别检测、常见典型故障分析排除

3. 微波炉结构拆卸分析、元器件识别检测、常见典型故障分析排除

4. 电子消毒柜结构拆卸分析、元器件识别检测、常见典型故障分析排除

5. 全自动洗衣机结构拆卸分析、元器件识别检测、常见典型故障分析排除

6. 全自动洗碗机结构拆卸分析、元器件识别检测、常见典型故障分析排除

设备参数指标

技术要求及主要参数：

• 工作电源：AC220V±5% 50HZ

• 安全保护：漏电保护（动作电流≤30MA），过电流保护，熔断器保护

• 最大输入额定功率：1200W

• 环境温度：－10℃~60℃

• 实训台结构：铝型材框架铁质双层亚光密纹喷塑结构，高密度耐磨桌面板

• 电源配置：交流电源220V 50Hz（带过流保护），直流电源可调、固定输出

• 实训挂件：铁质双层亚光密纹喷塑结构，铝塑面板

多功能家用电子产品电气控制综合实训装置能够完成机电类、电热类、电磁类家电产品的电气原理实训，可设置常见电气故障，完全符合国家安全标准。

智能考试系统

1. 集中监控功能：计算机可同时监控1-126台多功能家用电子产品电气控制综合实训装置

2. 故障设置能力：已预设60多个故障点，满足多样化考核需求

3. 试卷管理：具备发卷、收卷功能，支持单台和全部实验台清零

4. 智能检测：自动检测各实训装置的通讯联机状态

5. 成绩管理：生成学生个人成绩单，统计分析考核情况

6. 安全权限：设有系统密码保护，支持密码修改

7. 输出功能：支持成绩打印，具备答题次数限制

8. 互动答题：配备智能答题器，实现师生数据交换

实训挂件详细功能

1. 智能控制电饭锅模块

• 微电脑控制电饭锅常用元器件、控制芯片、显示器件的认识与检测

• 结构认识与拆装实训

• 能量转化与温度传导原理分析

• 加热、保温转换工作原理

• 定时加热、煮饭、保温设定原理

• 常见故障诊断与维修技术

2. 微波炉模块

• 主要元器件、控制芯片的认识与检测

• 结构认识与拆装实训

• 加热原理分析及实物演示

• 微波产生电路故障检测维修

• 控制电路及定时电路故障维修

• 电压转换电路故障处理

• 保护装置检测与维修技术

3. 全自动洗衣机模块

• 常用元器件、传感器及控制芯片认识和检测

• 机械结构认识及拆装实训

• 进水、排水故障检测排除

• 洗涤、脱水故障诊断维修

• 程控器检测技术

• 电机及控制故障处理

• 机械传动系统故障检修

4. 电子电风扇模块

• 结构拆卸分析实训

• 元器件识别检测技术

• 典型故障分析排除方法

5. 电子消毒柜模块

• 结构拆卸分析实训

• 元器件识别检测技术

• 典型故障分析排除方法

6. 自动洗碗机模块

• 常用元器件、传感器及控制芯片认识和检测

• 机械结构认识实训

• 进水、排水故障检测排除

• 洗涤、脱水故障诊断维修

• 程控器检测技术

• 电机及控制故障处理

• 机械传动系统故障检修
