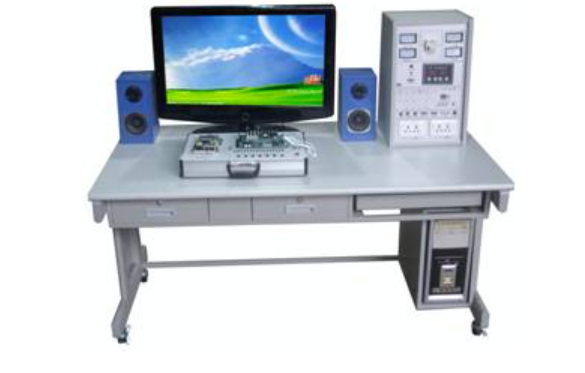

家用电器音视频实训考核装置
家用电器音视频实训考核装置是专为高等、中等职业技术院校电子类专业设计的先进教学设备，特别适用于加工制造类的电子电器应用与维修专业以及信息技术类电子技术应用专业。本装置完美契合《液晶彩色电视机原理与维修》、《液晶彩色电视机维修实训》等课程的教学需求，同时也可用于技工学校电子类专业的实习培训。作为职业技能鉴定部门和职业培训机构的理想选择，家用电器音视频实训考核装置为家电维修中级、高级培训提供了完善的考核平台。
一、家用电器音视频实训考核装置的产品概述
这款创新的家用电器音视频实训考核装置采用模块化设计理念，紧密结合现代职业教育特点，注重实践技能培养。装置通过实物化、互动化的教学方式，为学生提供真实的音视频家电维修环境，帮助学员深入理解液晶彩色电视机等音视频设备的工作原理，掌握实用的维修技能。该装置不仅适用于日常教学，还能满足职业技能鉴定需求，是提升学生就业竞争力的有效工具。
二、家用电器音视频实训考核装置的突出特点
开放式实训板设计：采用敞开式实训板结构，板上配有完整的安装线路图、测试点和调整点，布局科学合理，插接方便快捷。这种设计使得家用电器音视频实训考核装置的操作更加直观便捷。
全方位安全保护系统：配备完善的漏电、短路、过载保护装置。彩电电源采用冷底板设计并配备隔离变压器实现双重保护，内置式行输出变压器有效避免高压触电危险。单元板上还配有行电压、行电流输出表头显示，确保教学安全。
高精度测量功能：采用专业仪表进行调整，在清晰度、灵敏度、稳定度等方面均优于常规家电实验台，保证了家用电器音视频实训考核装置的测量准确性。
灵活的频率调节：调谐部分增加了手动调节功能，使实验操作更加灵活方便，满足不同教学场景的需求。
智能考核系统：为满足现代化教学需求，装置配备了先进的智能考核系统。故障点由教师计算机设置，通过考核系统传送到学生的实训单元，学生可使用计算机或单片机答题器进行答题，实现智能化教学管理。
三、家用电器音视频实训考核装置的技术参数
输入电源：单相三线～220V±10% 50Hz
工作环境：温度-10℃～+40℃，相对湿度＜85%(25℃)，海拔＜4000m
整机容量：＜300VA
安全保护：动作电流≤30mA，动作时间≤0.1s
环保标准：所有材料均符合国家相关环保标准
外形尺寸：1700mm×900mm×1350mm（长×宽×高）
四、家用电器音视频实训考核装置的系统结构组成
（一）实训控制屏
采用铁质双层亚光密纹喷塑结构，铝塑面板，包含以下核心部件：
交流电源系统（均带过流保护）：
市电不隔离输出：220V/50Hz
隔离变压器输出：220V/50Hz，14.5V/50Hz
东芝彩电遥控电源
直流电源系统：±16V/+12V输出
彩色信号发生器：
输出信号频率范围：第12频道
电视信号形式：提供圆、点、格、黑白格、彩色、单色等16种形式
输出接口：视频、伴音（中频6.5M）、射频输出
信号制式：PAL-D/K
智能考核接口单元：集成答题器接口、PC机串行接口、彩电模块接口
（二）实训桌结构
采用钢木结构，配备四个万向轮和固定调节机构，便于移动和定位。桌面采用防水、防火、耐磨高密度板，设有抽屉和柜门用于存放工具资料。每个家用电器音视频实训考核装置配置两张塑钢学生凳。
（三）液晶显示系统
32英寸液晶显示器，对比度600：1，亮度500cd/m²，反应时间＜16ms，确保优质的视觉体验。
（四）实训组件系统
由液晶彩电模块和智能实训考核系统组成：
液晶彩电实训模块：
智能故障转换接口单元
开关稳压电路单元
逆变器背光驱动电路单元
遥控及本机键盘控制单元
视频信号处理单元
音频输出单元
AD模数转换单元
内置设故排故系统
智能实训考核系统：
教师机控制平台
智能实训考核板（内置式）
智能考核系统软件
智能答题器（240×128点阵液晶显示屏）
支持自动评分、成绩管理、时间控制等功能
五、家用电器音视频实训考核装置的实训项目
通过家用电器音视频实训考核装置，学生可完成以下核心实训内容：
液晶电视主要元器件结构原理认知与分析
各单元电路组成及工作原理深入理解
电子调谐器的测量与分析技术
遥控及本机键盘控制系统的测量分析
视频信号处理流程的完整测量
音频信号处理流程的详细分析
AD模数转换控制测量技术
开关稳压电路测量与故障分析
逆变器背光驱动电路测量技术
DVD机等家用音视频电器维修方法掌握
