液晶音视频维修技能实训考核装置

液晶音视频维修技能实训考核装置

液晶音视频维修技能实训考核装置是一款专为职业教育和技能培训设计的高端教学设备。该装置严格遵循中华人民共和国劳动和社会保障部发布的《"家用电子产品维修工"职业技能实训和鉴定设备技术规范》，充分结合现代职业教育需求，适用于高职院校、职业学校的应用电子技术、电子电器应用与维修等专业课程，如电视机原理与维修、家用电子产品原理与维修等实训教学。此外，液晶音视频维修技能实训考核装置也广泛用于技工学校、职业培训学校、职教中心及鉴定站/所的家电类专业培训，支持音视频类维修实操练习，以及中级、高级工的技能鉴定考核，是提升学生动手能力和职业素养的核心工具。

一、产品概述与技术优势

液晶音视频维修技能实训考核装置以实践为导向，集成先进音视频技术，模拟真实维修场景。该装置不仅帮助学生掌握液晶电视、音频设备等家用电器的维修技能，还通过智能考核系统强化故障诊断能力。产品设计注重安全性与实用性，适用于多种教学环境，确保学员在安全条件下进行高频次实操，快速提升液晶音视频维修技能水平。作为一款综合实训装置，它支持从基础原理到高级故障排查的全流程学习，是培养家电维修人才的理想平台。

二、技术性能参数

液晶音视频维修技能实训考核装置具备卓越的技术性能，确保稳定运行和高效教学：

• 输入电源：单相三线制AC220V±10% 50HZ，适应常见电网环境。

• 工作环境：温度范围-10℃～+40℃，相对湿度＜85%（25℃），保证设备在多种气候条件下可靠工作。

• 整机容量：＜300VA，节能高效，降低运营成本。

• 安全保护：动作电流≤30mA、动作时间≤0.1s，提供过流和漏电保护，确保师生安全。

• 外形尺寸：150cm×70cm×135cm，结构紧凑，便于实验室布局。

• 智能管理系统：集成密码开机和定时关机功能，增强设备管理效率，适合现代化实训室使用。

这些技术指标使液晶音视频维修技能实训考核装置成为一款高性能、高安全性的教学设备，满足长期高强度实训需求。

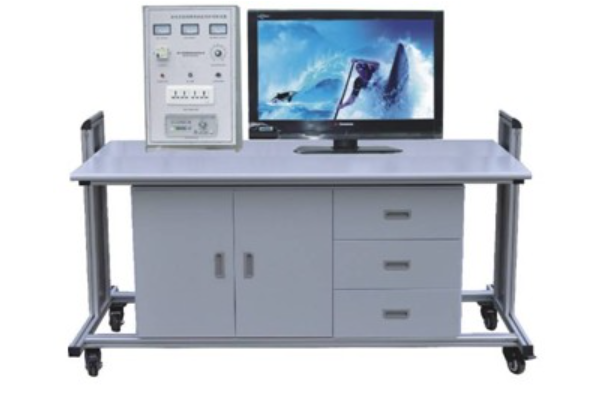

三、系统组成详解

液晶音视频维修技能实训考核装置由四大核心部分组成，每部分均针对实训优化设计：

实训控制屏

采用铁质双层亚光密纹喷塑结构，搭配铝塑面板，耐用美观。控制屏集成以下单元：

• 交流电源：提供市电不隔离输出220V 50HZ和隔离变压器输出220V 50HZ、14.5V 50HZ，均带过流保护，确保电源安全。

• 直流电源：输出±16V/+12V，支持多种电路实验。

• 彩色信号发生器：输出信号频率覆盖第12频道，支持圆、点、格、黑白格、彩色等16种电视信号形式，可通过按键直接切换；提供视频、伴音（中频6.5M）和射频输出接口，信号制式为PAL-D/K，模拟真实电视信号环境。

• 智能考核接口单元：包括答题器接口、PC机串行接口和彩电模块接口，便于连接考核系统。

液晶显示器

配备32寸液晶显示屏，对比度600:1，亮度500cd/m²，反应时间＜16ms，显示效果清晰流畅，适用于高清音视频维修实训。

实训组件

装置核心包括液晶彩电模块和智能实训考核系统：

• 液晶彩电实训模块：涵盖智能故障转换接口、开关稳压电路、逆变器背光驱动电路、遥控及本机键盘控制、视频信号处理、音频输出、AD模数转换等单元，内置设故排故系统，支持电脑随机设置故障点，实现互动式学习。

• 智能实训考核系统：功能全面，可监控1-126台考核台，预设20多个故障点；支持发卷、收卷、单台或全部清零、自动检测通讯联机；可生成成绩单、统计考核数据，并设有密码保护、打印功能和答题次数限制；学生通过智能答题器与教师交互，提升考核效率。

实训桌

采用钢木落地台式结构，桌面为防水、防火、耐磨高密度板，坚固美观。设有抽屉和柜门，方便存放工具和资料，优化实验室空间布局。

该系统的模块化设计使液晶音视频维修技能实训考核装置灵活易用，支持个性化教学。

四、实训项目列表

液晶音视频维修技能实训考核装置支持丰富的实训项目，涵盖常见故障类型，帮助学员掌握核心维修技能：

1. 功放输出芯片局部损坏或扬声器损坏维修实训。

2. 主板+12V电源丢失故障诊断与修复。

3. 红外接收头损坏排查与更换练习。

4. 红外接收头电源丢失问题处理。

5. 高频头损坏检测与维修实操。

6. 按键开关损坏故障模拟与解决。

7. 显示器背光电源电路故障分析与修复。

8. CPU正5V电源丢失诊断训练。

9. 显示器背光电源控制信号丢失排查。
