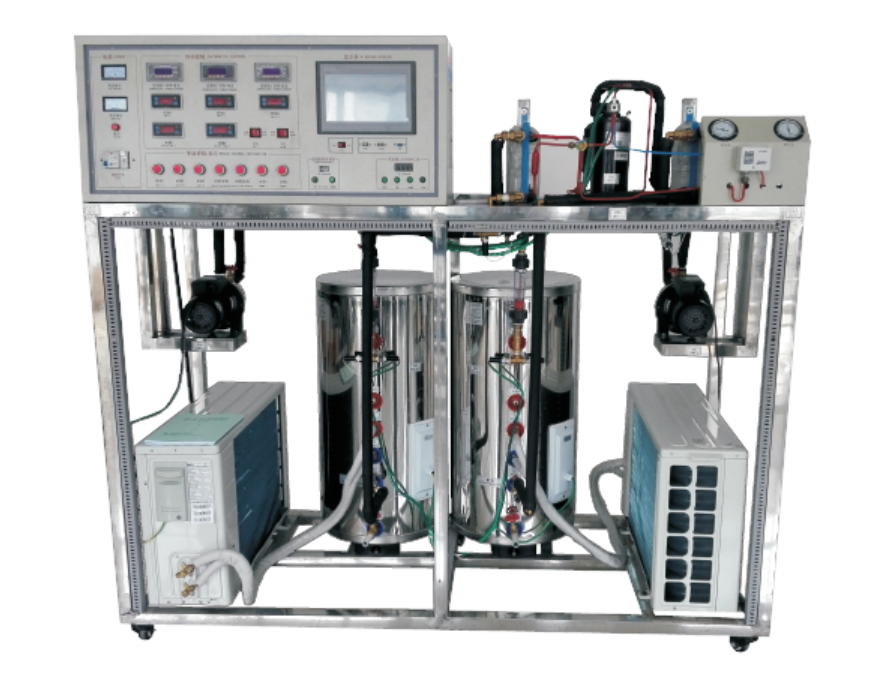

热泵-压缩机性能实验系统
一、热泵-压缩机性能实验系统概述
热泵-压缩机性能实验系统采用热平衡法测量热泵与制冷压缩机的性能，核心组件包括制冷压缩机、蒸发器、冷凝器、恒温水箱和电子膨胀阀等。系统通过传感器和检测仪表实时采集温度、压力、流量、功率等参数，结合数据采集板卡和计算机测控软件，实现动态显示、性能测试和数据分析。热泵-压缩机性能实验系统支持学生设计型与创新型实验，强化了其实用性和拓展性，是培养节能技术人才的理想平台。
二、热泵-压缩机性能实验系统的主要特点
热泵-压缩机性能实验系统具有以下突出特点，确保其高效性和灵活性：
模块化设计：压缩机可更换，冷媒（如润滑油）可替换，管路支持清洗，方便维护和升级。
智能控制：电子膨胀阀可编程控制，验证多种算法，提升自动化水平；系统集成直流变频压缩机，手动与自动控制结合，优化操作体验。
数据管理：冷媒物性参数以电子表格形式存储于数据库，便于调用；抽气和充灌装置实现精准调控，增强热泵-压缩机性能实验系统的可靠性。
安全稳定：配备多重保护机制，如高低压保护、过载保护和化霜功能，确保热泵-压缩机性能实验系统长期安全运行。
这些特点使热泵-压缩机性能实验系统在教学中兼具直观性和先进性。
三、热泵-压缩机性能实验系统的技术参数
热泵-压缩机性能实验系统的技术参数详细如下，体现其高性能标准：
输入电源：单相三线～220V±10%，50Hz
工作环境：温度-10℃～+40℃，相对湿度＜85%(25℃)，海拔＜4000m
装置容量：≤5kVA
制冷剂：R134
制热量：4kW
重量：200kg
外形尺寸：约180cm×70cm×164cm
安全保护：漏电压、漏电流过流保护，符合国家标准
这些参数确保了热泵-压缩机性能实验系统在多种环境下的适用性和耐用性。
四、热泵-压缩机性能实验系统的主要配置
热泵-压缩机性能实验系统的配置全面，涵盖核心部件和辅助设备：
保护系统：高低压保护、过载保护、缺相保护和化霜功能，保障系统稳定运行。
热交换组件：优质铜件锻造的热交换器和不锈钢水箱，提升热效率与耐久性；系统采用工业级空气源热泵热水机组，与实际应用接轨。
管路与仪表：管路颜色编码（高压管红色，低压管蓝色），加装压力保护器和可视镜；配置电压表、电流表、温度表等，实时监控状态。
流量控制系统：电子膨胀阀实现精确流量调节，支持手动/自动模式；多点温度检测和数码管显示器，方便调试和查询。
关键部件：冷凝器、壳管换热器、板式蒸发器、电子涡轮流量计、不锈钢水泵和变频控制模块，确保热泵-压缩机性能实验系统的高精度数据采集。
这套配置使热泵-压缩机性能实验系统成为一个集成化、多功能的实训平台。
五、热泵-压缩机性能实验系统的实验功能
热泵-压缩机性能实验系统支持丰富的实验功能，提升学员的实操能力：
性能测试：进行标准工况下的制冷量、制热量实验，计算能效比。
参数分析：模拟系统参数变化对性能的影响，动态显示数据并生成曲线。
压缩机评估：支持定频和变频压缩机性能测试，结合电子膨胀阀调试，优化系统控制。
演示与观察：展示制冷循环和热泵过程，直观了解工质状态变化。
这些功能使热泵-压缩机性能实验系统成为研究节能技术和压缩机优化的核心工具。
